- Производитель - POTTINGER
- Количество граблин на лопасть - 4 шт.
- Диаметр ротора спереди / сзади - 3/3,15
+375 29 685 60 00
info@agropromsila.by
Отправить заявку
Короткие периоды, во время которых устанавливается благоприятная погода для уборки урожая, требуют наличия производительной кормоуборочной техники. Профессиональная серия TOP 1252 C – это мощные валкообразователи с центральной укладкой валка повышенной производительности.
Вот уже на протяжении трех десятилетий для чистого валкообразования компания PÖTTINGER предлагает копирующее колесо MULTITAST. Главная цель — чистый корм для здорового и высокопроизводительного скота. В то же время вы бережете дернину. Идущее перед ротором, смещенное вбок копирующее колесо обеспечивает идеальную адаптацию к неровностям поля, при этом граблины не касаются поверхности. Кроме того, с направляющих роликов и граблин снимается нагрузка, что продлевает срок службы вашей машины.
При движении в гору копирующее колесо MULTITAST поднимает ротор, образуя оптимальный просвет между граблинами и поверхностью поля. Корм остается чистым.
На контрольном участке в 60 м граблины ротора без копирующего колеса MULTITAST касались поверхности в пять раз чаще (см. график).
На вершине холма копирующее колесо MULTITAST опускает ротор вниз, чтобы предотвратить потери при валкообразовании.
На том же участке граблины ротора без копирующего колеса MULTITAST в три раза чаще проходят над листовой массой, не забирая ее (см. график).
С валкообразователями PÖTTINGER мы гарантируем чистый корм в любых условиях: наши машины работают точно даже при малом количестве листовой массы или при сборе тяжелого мокрого корма. Важную роль при этом играет копирование поверхности поля. Колеса тандемной оси TOP расположены на очень большом расстоянии друг от друга и максимально приближены к граблинам. За счет этого наши валкообразователи оптимально адаптируются ко всем неровностям поля и прекрасно подходят для работы на склонах.
Без копирующего колеса MULTITAST валкообразователь опирается на меньшую площадь. Это приводит к менее плавному ходу машины и ухудшению копирования поверхности, из-за чего в корм попадает больше грязи.
Копирующее колесо MULTITAST значительно увеличивает контактный треугольник машины, что способствует увеличению плавности хода ротора и уменьшению вибрации. Копирующее колесо MULTITAST компании PÖTTINGER обеспечивает лучшее копирование поверхности поля и гарантирует чистый корм без потерь листовой массы.
Направляющая дорожка регулируется бесступенчато, что позволяет вашему валкообразователю легко адаптироваться под различное количество корма и условия эксплуатации.
Для уменьшения транспортной ширины или парковочной высоты лопасти граблин можно снять. Они легко вставляются; их невозможно установить неправильно.
Чистое сгребание обеспечивают от 10 до 15 лопастей граблин на ротор в зависимости от рабочей ширины.
Наши роторы сконструированы так, чтобы максимально снизить нагрузку на подшипник, что позволяет минимизировать износ. Большой диаметр направляющей дорожки и маленький угол ведения обеспечивают эргономичное извлечение граблин из валка. Стальные направляющие ролики, не требующие технического обслуживания, прочные распределительные валы и большое расстояние между подшипниками лопастей граблин гарантируют минимальную нагрузку на подшипники.
Роторы компании PÖTTINGER отличаются большим диаметром направляющих дорожек до 420 мм и расстоянием между подшипниками лопастей граблин до 900 мм. Эти особенности придают лопастям граблин высокую прочность. Прочный профиль держателей граблин также устойчив к скручиванию и изгибу, поскольку сила передается через боковые стороны.
|
Валкообразователи |
Диаметр роторов |
Диаметр направляющей дорожки |
Расстояние между подшипниками лопастей граблин |
|
TOP 342 / 382 |
2,80 м / 3,00 м |
350 мм |
300 мм |
|
TOP 612, 612 C / 702 C, 662 |
2,80 м / 3,07 м |
350 мм |
450 мм |
|
TOP 652 |
3,00 м и 3,15 м |
350 мм |
450 мм |
|
TOP 632 A / 422, 422 A, 762 C, 762 C CLASSIC, 692 A, 722, 1252 C, 1403 C |
3,00 м / 3,30 м |
420 мм |
600 мм |
|
TOP 462, 462 A, 782 A, 882 C, 812, 1403 C |
3,70 м |
420 мм |
700 мм |
|
TOP 962 C |
4,30 м |
420 мм |
900 мм |
Граблины PÖTTINGER не надо устанавливать очень низко, благодаря чему дернина и корм не повреждаются. Еще одним преимуществом является снятие нагрузки направляющих дорожек и направляющих роликов, что влияет на продление срока службы машины.
Форма и длина каждой отдельной граблины в значительной степени влияют на чистоту и целостность корма после валкообразования. Граблины PÖTTINGER демонстрируют свою эффективность на протяжении десятилетий. Они направлены прямо к земле без сильного изгиба непосредственно под креплением и немного наклонены вперед. Благодаря этому корм поднимается с дернины без захвата грязи. При большом количестве корма они слегка отклоняются назад и не подбрасывают его, обеспечивая аккуратный забор.
В комбинации с копирующим колесом MULTITAST они создают идеальную основу для аккуратной и бережной укладки валков.
Благодаря своей длине и большим направляющим дорожкам граблины аккуратно извлекаются из валка. Это приводит к формированию равномерного и воздушного валка, что является преимуществом для работы последующей кормозаготовительной техники. Одновременно минимизируются потери листовой массы.
Защита от потери граблин предотвращает попадание отломившихся граблин в валок. Предохранитель надежно зафиксирован с помощью двух наружных резьбовых соединений граблин.

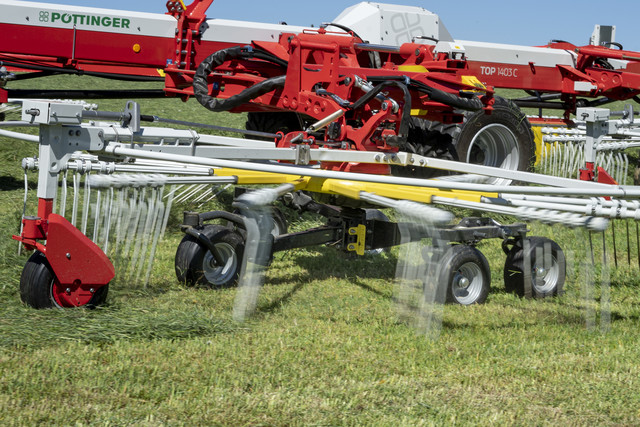

Технология копирования поверхности поля компании PÖTTINGER отвечает самым высоким требованиям и вне конкуренции. Результатом является чистая работа граблин при одновременно бережном отношении к луговой дернине, даже при работе с четырехроторным валкообразователем.
Тандемные оси оснащены большими вращающимися колесами с шинами 16 x 6,5–8.
В стандартное оснащение входят расположенные под ротором пентагональные колеса (пятиколесное шасси).
Идущие спереди копирующие колеса MULTITAST с защитой от наматывания вместе с шарнирной подвеской роторов гарантируют точное ведение граблин по всем неровностям поля.
Благодаря возможности регулирования тандемной оси можно также быстро адаптировать поперечный наклон роторов ко всем условиям эксплуатации.
Для четырехроторных валкообразователей компания PÖTTINGER разработала уникальную гибридную технику: передний роторный привод гидравлический, задний — механический. Вы выигрываете за счет меньшего износа и технического обслуживания.

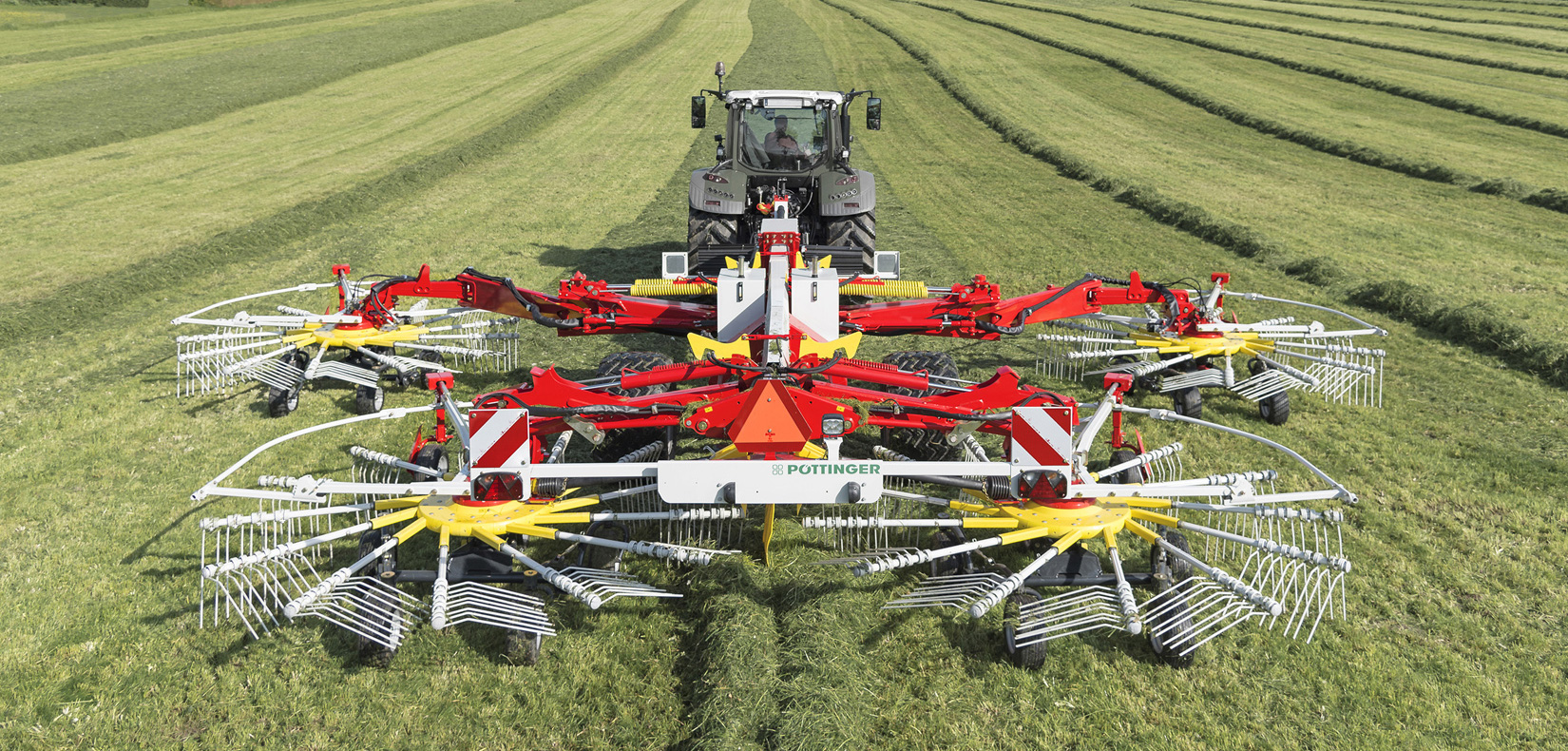

Наши четырехроторные валкообразователи TOP переводят вас в лигу профессионалов. Благодаря максимальной рабочей ширине в 12,50 / 14,00 м вы обрабатываете большие площади в кратчайшие сроки. В то же время вы сохраняете универсальность: даже небольшие участки могут быть обработаны точно.
Вы можете гидравлически регулировать рабочую ширину в диапазоне 8,00–12,50 м / 8,50–14,00 м в зависимости от ваших потребностей: как для обоих передних роторов, так и для каждого в отдельности. Такой большой диапазон изменения рабочей ширины четырехроторных валкообразователей является уникальным на рынке. Это позволяет вам точно и аккуратно формировать валок даже на маленьких угодьях и на клиновидных участках поля.
Препятствия больше не стоят у вас на пути. Благодаря вращающимся колесам вы можете настроить рабочую ширину как во время движения, так и во время стоянки.
В зависимости от уборочной системы валок можно укладывать у TOP 1252 C на ширину 1,20–2,00 м, а у TOP 1403 C — 1,40–2,30 м. Это гарантирует высокий урожай как при работе с уборочной цепочкой с погрузочной машиной, так и с измельчителем.
На моделях TOP 1403 C автоматическая система управления перекрытием предлагается в серийной комплектации. При движении на поворотах передний внутренний ротор смещается автоматически в зависимости от угла поворота на навесном кронштейне и настроенной ширины валка. Тем самым обеспечивается постоянное достаточное перекрытие заднего ротора — потери отсутствуют.
Когда движение снова идет по прямой, передний ротор автоматически смещается наружу. Таким образом вы всегда оптимально используете доступную ширину захвата.
При регулировке рабочей ширины на терминале управления также отображается перекрытие.
Необходимость в датчике угла поворота рулевого колеса отсутствует.
Лучший корм предполагает бережное отношение к дернине. PÖTTINGER помнит об этом даже при разработке самых больших машин.
На модели TOP 1252 C все четыре ротора разгружаются механическим способом с помощью пружин.
У модели TOP 1403 C оба передних роторна разгружаются гидравлически, а оба задних — механически. Интенсивность разгрузки адаптируется автоматически в зависимости от рабочей ширины. Наряду с бережным отношением к дернине это означает также меньшую нагрузку на ротор при максимальном удобстве управления.
Для перехода из режима работы в режим транспортировки требуется лишь одно нажатие кнопки. Машина устанавливает рабочую ширину, убирает ротор и автоматически блокирует его.
Это возможно с обоими четырехроторными валкообразователями TOP: транспортная высота не превышает 4 м, и это без снятия лопастей граблин.
Гидравлический привод передних роторов позволяет свести консоли для транспортной высоты 4,0 м без дополнительного демонтажа лопастей граблин или складывания защитных скоб. Таким образом, длительная и обременительная наладка уходит в прошлое.
Большие шины уменьшают давление на почву и обеспечивают максимальный комфорт на дорогах. Для TOP 1252 C серийно используются шины 500/50-17, а для TOP 1403 C — 620/40 R 22,5. Дополнительно для обоих типов доступны также шины 710/35 R 22,5. Даже с этими шинами сохраняется транспортная высота 3,99 м и транспортная ширина 3,00 м.
Вы также можете дополнительно заказать пневматические или гидравлические тормоза.
Механическая блокировка и опоры гарантируют безопасную транспортировку по дорогам.
Все функции валкообразователя управляются непосредственно через терминал POWER CONTROL. Высококачественный двухкомпонентный корпус оснащен большим цветным дисплеем с индикатором состояния. Четыре функциональные клавиши обеспечивают удобство управления. Все клавиши выделены и имеют подсветку. Это облегчает управление в темное время суток.
Индивидуальный подъем роторов
Регулируемый подъем ротора на краю поля в зависимости от линии перемещения
Изменение рабочей ширины
Гидравлическое изменение высоты (по требованию)
Различные функции автоматизации
Счетчик часов и гектаров
Отображение фактической рабочей ширины на дисплее
Функция сохранения параметров рабочей ширины
Функция сохранения параметров высоты расположения каждого отдельного ротора (по желанию)
Светодиодные рабочие прожекторы (по желанию)
Необходим прибор управления простого действия с обратным ходом или системой измерения нагрузки Load-Sensing
Включает в себя все функции POWER CONTROL, а также обеспечивает профессиональное управление при работе со всеми машинами ISOBUS различных производителей.
Компактным терминалом управления EXPERT 75 ISOBUS 5,6" можно управлять напрямую через сенсорный экран, а также с помощью кнопок и колеса прокрутки. Удобный держатель позволяет управлять одной рукой. Встроенный датчик внешнего освещения и подсветка функциональных клавиш обеспечивают комфортное управление в темное время суток.
Включает в себя все функции POWER CONTROL, а также обеспечивает профессиональное управление при работе со всеми машинами ISOBUS различных производителей.
Новый терминал управления CCI 1200 ISOBUS 12" предлагает профессиональному фермеру комплексный пакет функций. Управление терминалом осуществляется как планшетом: через сенсорный экран. Управление в режиме меню остается простым: вы можете управлять, сделав всего несколько нажатий. Встроенный датчик внешнего освещения автоматически подстраивает яркость дисплея.
Возможность использования в горизонтальном и вертикальном положении
Экран с возможностью удобного разделения на окна, возможностью индивидуальной компоновки
Одновременное отображение с камеры и функций машины
Инновационная справочная система
|
Валкообразователь |
Совместимое с ISOBUS комфортное управление |
POWER CONTROL |
EXPERT 75 |
CCI 1200 |
|
TOP 1252 C |
o |
o |
o |
o |
|
TOP 1403 C |
+ |
o |
o |
o |
+ = стандарт
o = опция
| Название характеристики | Характеристика |
|---|---|
| Производитель | POTTINGER |
| Количество граблин на лопасть | 4 шт. |
| Диаметр ротора | 3,3 м |
| TOP 1252 C | |
|---|---|
| Рабочая ширина | 8 - 12,5 м. |
| Регулировка рабочей ширины | гидравлическая |
| Ширина валка | - |
| Диаметр ротора | 3,3 м. |
| Диаметр ротора спереди / сзади | 3,3 / 3,3 |
| Транспортная ширина | 3 |
| Транспортная высота | 3,99 м. |
| Транспортная длина | 10,25 м. |
| Высота хранения с установленными лопастями | 3,99 м. |
| Высота хранения со снятыми лопастями граблин | 3,4 м. |
| Лопасти граблин на ротор | 13 шт. |
| Лопасти граблин на каждом роторе, сзади/впереди | - |
| Съемные лопасти граблин на ротор | 13 |
| Количество граблин на лопасть | 4 шт. |
| Ротор | TOPTECH PLUS |
| Число оборотов привода с навеской | 540 об/мин. |
| Вес | 6315 кг |
| Требуемая мощность с навеской | 90 л.с. |
| Навеска | прицепная |
| Ведущие колеса | поворотные |
| Шины на шасси | 500/50-17 |
| Укладка валка в направлении движения | посередине |
| Регулировка высоты | кривошип |
| Шины ротора (серийно) | 16 x 6,5-8 |
| Копирующие колеса | внутреннее копирующее колесо |
| Кард.вал с увеличенным рабочим углом | увеличенный рабочий угол с одной стороны |
| Навеска | прицепная |
| Категория навески | кат. II / 2 |
| Вариант навески | нижние тяги - навесная ось |
| Карданный вал | со звездообразной трещоткой |
| Профиль карданного вала | 1 3/4", 6-шлиц. |
| Подключение гидравлики | 1 x двойного действия для подъема 2 x двойного действия для регулировки ширины захвата 1 x Load-Sensing при POWER CONTROL 1 x простого действия со свободным сливом при POWER CONTROL |
| Электрическое подключение | 1 x 7-контактный разъем освещения для предупредительных знаков с освещением 1 x 3-контактный разъем Cobo для управления |
| Прочее серийное оснащение | руководство по эксплуатации внутреннее копирующее колесо |
