TERRADISC T

• Надежное вхождение даже в сухих условиях.

• Заделка пожнивных остатков в почву без забивания.

• Идеальная предпосевная подготовка.

• Регулировка рабочей глубины от 5 до 15 см.

• Модели TERRADISC компании PÖTTINGER гарантируют ведение по заданной рабочей глубине.

• Минимальные затраты на быстроизнашивающиеся детали благодаря прочным дискам диаметром 580 мм и толщиной 5 мм.

• Высокая производительность за счет высокой скорости работы.

• Возможности разнообразной регулировки.

• Снижение затрат на обслуживание: подшипники совершенно не требуют технического обслуживания.

• Удобное управление: функциональность ISOBUS благодаря нашему терминалу управления EXPERT.

• Абсолютно плавный ход и компактные транспортные размеры благодаря лафетному шасси.

• Коррекция давления рабочих зон и прикатывающих катков регулируется как на стандартных вариантах управления, так и на системе управлении ISOBUS.

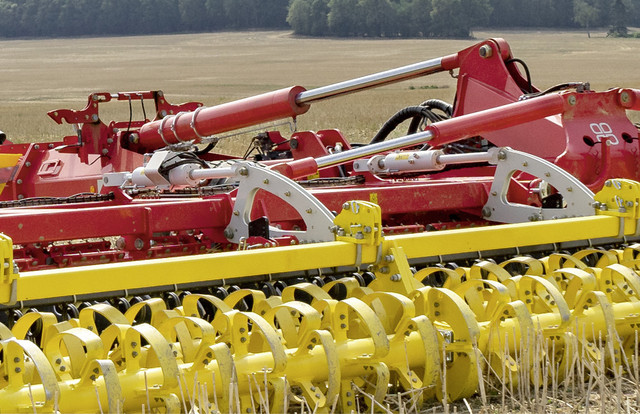

• На обеих машинах угол наклона и боковая тяга также серийно настраиваются через расположенный по середине цилиндр. Тем самым гарантирована продуктивная работа без перекрытия.

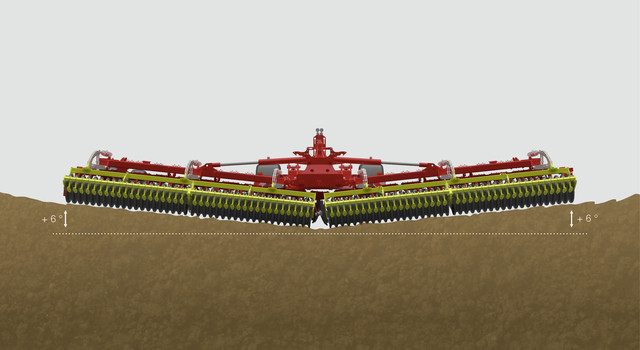

Копирование поверхности направлено вверх

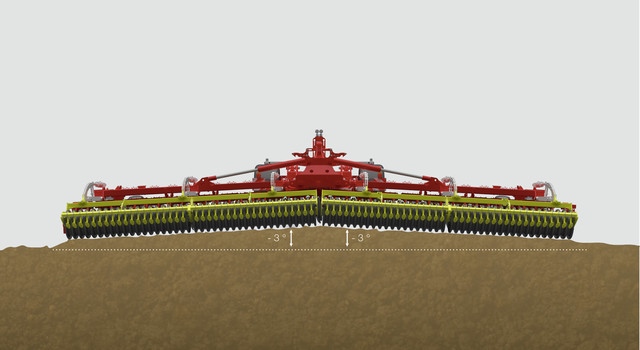

Копирование поверхности направлено вниз

• Идеальная адаптация откидных рядов сошников +6° / -3°.

• Равномерная глубина обработки.

• Надежная заделка пожнивных остатков в почву благодаря системе TWIN ARM.

• Идеальное перемешивание.

• Оптимальное обратное уплотнение.

• Идеальное применение силы тяги трактора - экономия расхода топлива.

Гарантия идеального ведения без отклонения в сторону даже на сухих почвах. Также при большом количестве соломы и мульчи TERRADISC обеспечивает чистое заделывание пожнивных остатков.

Этому способствует агрессивная установка дисков и расположение со смещением испытанной системы TWIN ARM. Большой собственный вес TERRADISC обеспечивает надежность эксплуатации дисковой бороны. Предлагаемые опционально гидравлические копирующие колеса (сдвоенные копирующие колеса 340/55-10) обеспечивают идеальное копирование поверхности.

Лафетное шасси способствует комфортному движению по дороге и в поле. Гидравлическая амортизационная система обеспечивает спокойный ход во время работы и содействует надежному ведению при любых условиях эксплуатации. В дополнении к гидравлической амортизационной системе копирующие колеса также гарантируют плавный ход. На модели TERRADISC 10001 T они устанавливаются серийно.

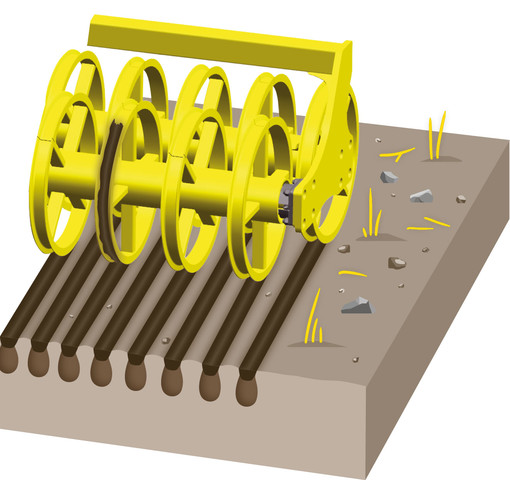

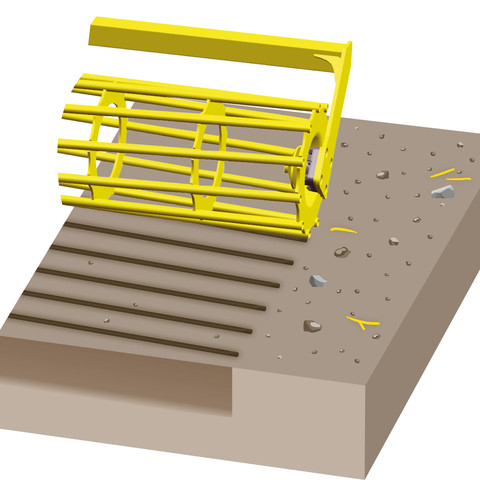

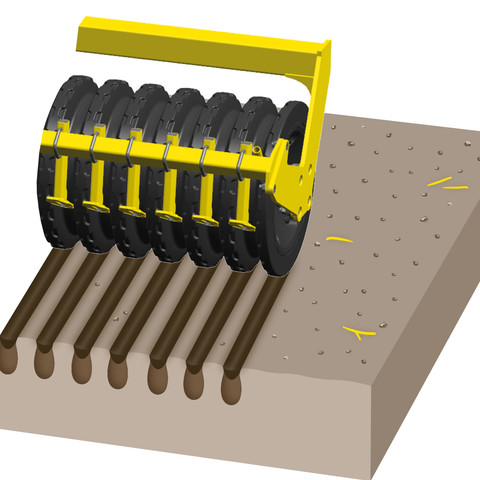

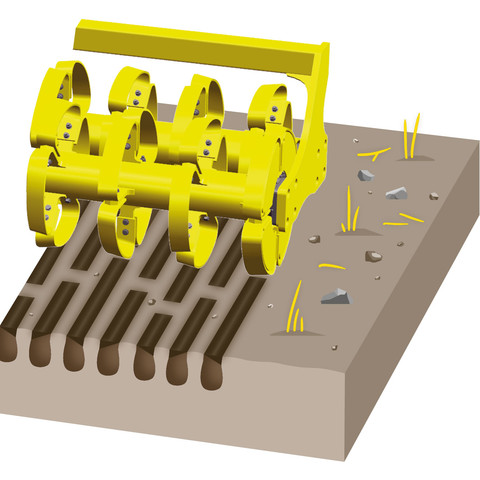

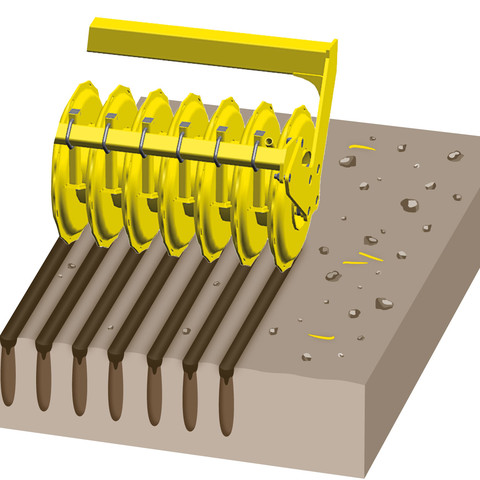

• У вас есть выбор среди следующих прикатывающих катков: каток трубчатый, каток режуще-прикатывающий, тандемный каток CONOROLL и резиновый уплотняющий каток.

• При развороте на краю поля TERRADISC T опирается на прикатывающий каток, и вес распределяется на всю рабочую ширину.

• Благодаря этому, при развороте на краю поля, прицепные модели TERRADISC не повреждают почву.

Желаемый успех в работе может быть достигнут только посредством высококачественной техники и рационального последовательного расположения рабочих инструментов.

• Большое свободное пространство между дисками и несущими стойками системы TWIN ARM. Бесперебойная работа даже при большом количестве пожнивных остатков гарантирована.

• Регулировка рабочей глубины по желанию от 5 до 15 см за счет настройки копирующих колес и прикатывающих катков.

• Предварительное гидравлическое напряжение рабочих зон обеспечивает постоянное давление на поверхность вне зависимости от рабочего положения. Тем самым рабочие зоны следуют по всем неровностям поверхности с одинаковой рабочей глубиной.

• Опциональная фронтальная балка выравнивает землю перед дисками. Это облегчает работу на вспаханных полях.

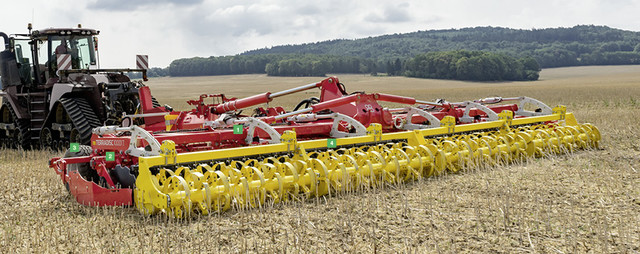

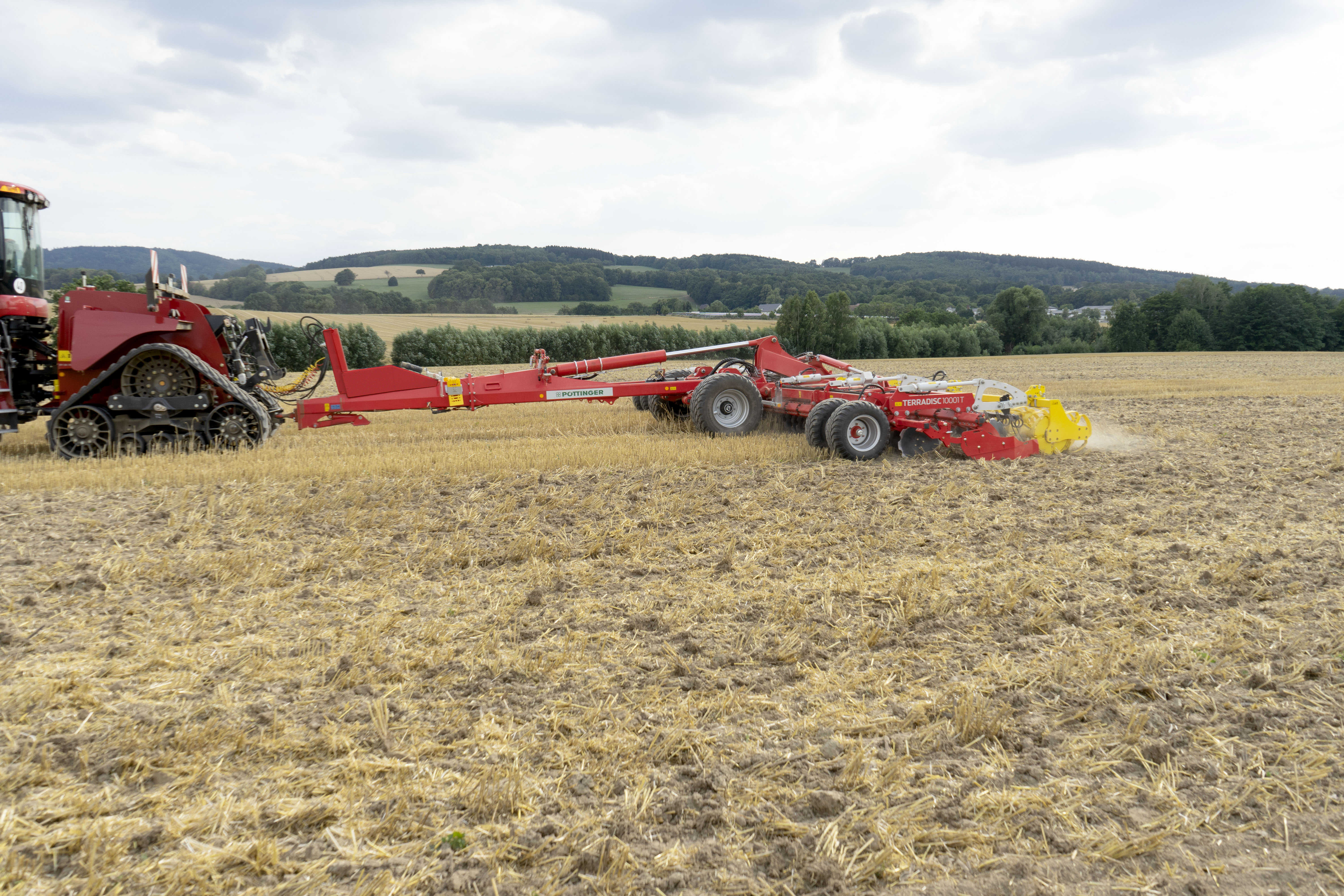

TERRADISC 8001 T и TERRADISC 10001 T впечатляют своей производительностью благодаря высокой скорости работы. Это возможно за счет стабильной конструкции и больших копирующих колес дисковой бороны.

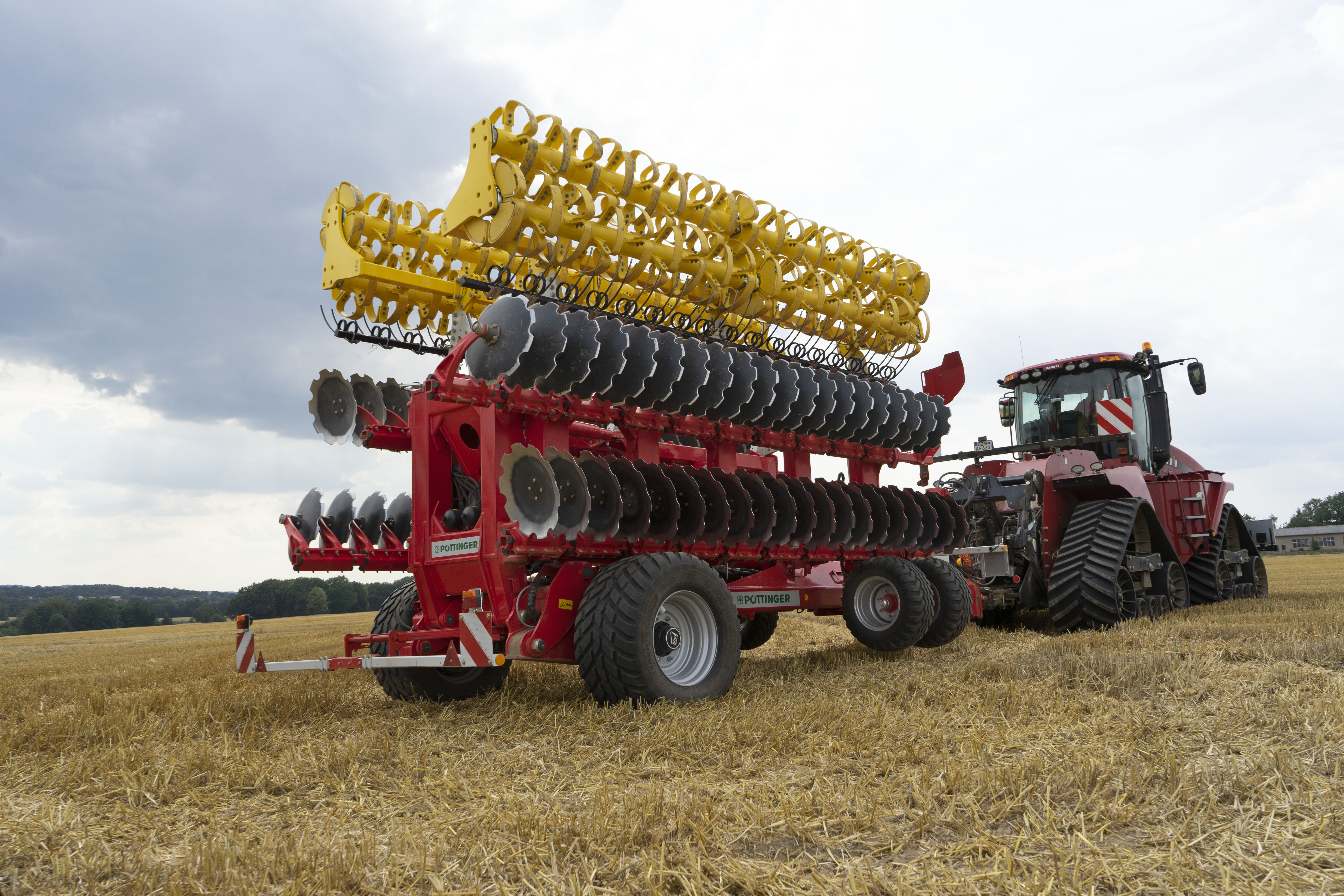

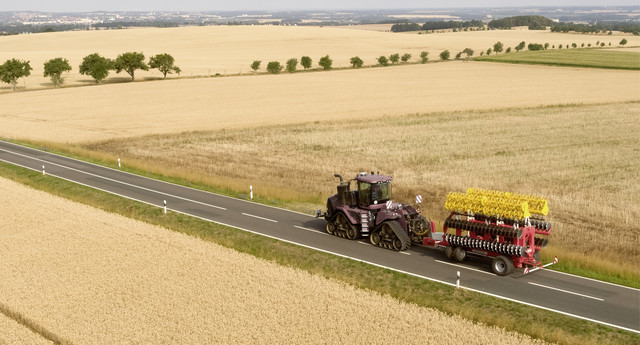

Транспортировка

Наши короткобазовые дисковые бороны TERRADISC серийно оснащены лафетным шасси,

которое монтировано на основной раме и опирается на кронштейн навески. Это гарантирует отличный центр тяжести машины в собранном виде и перенос веса на трактор. Широкое шасси с шинами 560/45-22,5 гарантирует спокойное движение по дорогам. Транспортная ширина составляет 3 м, транспортная высота – 4 м. Кроме того, TERRADISC 8001 T и 10001 T характеризуются своим высоким дорожным просветом.

В виде дополнительного оснащения предлагаются пневматические или гидравлические тормоза, которые гарантируют безопасность при максимально допустимой скорости движения. Оснащение стояночным тормозом происходит в соответствии с нормативными актами.

Серийно навеска для TERRADISC 8001 T и 10001 T осуществляется с помощью маятникового сцепного соединения – серьги для пальца 50 мм. Для различных вариантов навески серьга регулируется через продолговатые отверстия на дышле.

Опционально предлагаются серьги для пальцев 30, 40 и 70 мм.

Шаровая опора серьги заменяется, что позволяет навесить машину на трактора с различными диаметрами пальцев.

Опорная стойка регулируется гидравлически, облегчая навеску и снятие машины.

Стандартные варианты управления

Для работы со стандартным вариантом управления необходимы лишь три блока управления двойного действия. Все настройки производятся на дышле путем предварительного выбора.

Настройка различных функций выполняется по умолчанию с помощью рычага переключения на дышле. Для этого вам понадобятся три блока управления двойного действия.

Стандартные варианты управления

Стандартные варианты управления

Управление

Базовые настройки машины производятся через рычаг переключения (см. изображение выше).

• Первый блок управления: складывание дисковой бороны.

• Второй блок управления: управление опорной стойкой или шасси (синяя предустановка); настройка боковой тяги, предварительное натяжение рабочих зон и амортизация прикатывающего катка (зеленая предустановка).

• Третий блок управления: установка рабочей глубины от 5 до 15 см посредством копирующих колес и прикатывающего катка (черный рычаг переключения). Рабочая глубина регулируется через наклонные зажимы. При помощи этого блока управления также осуществляется подъем машины при развороте на краю поля на прикатывающем катке.

Во время работы подъемом машины на краю поля и складыванием дисковой бороны вы можете удобно управлять прямо с места оператора, не выходя из трактора.

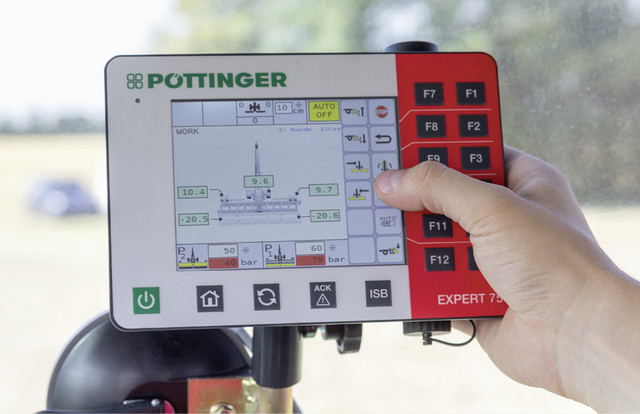

Наш терминал управления Expert 75 – это современное управление ISOBUS. Предлагается опционально. С его помощью вы делаете все настройки с места оператора, не выходя из трактора. Система Load Sensing обеспечивает идеальное копирование поверхности и бережное обращение с гидравликой вашего трактора.

EXPERT 75

Преимущества конфигурации Profiline

• Все цилиндры оснащены датчиками положения, благодаря которым на дисплее отображаются давление срабатывания и точная рабочая глубина.

• Счетчик часов и гектаров с памятью позволяет точно документировать работу.

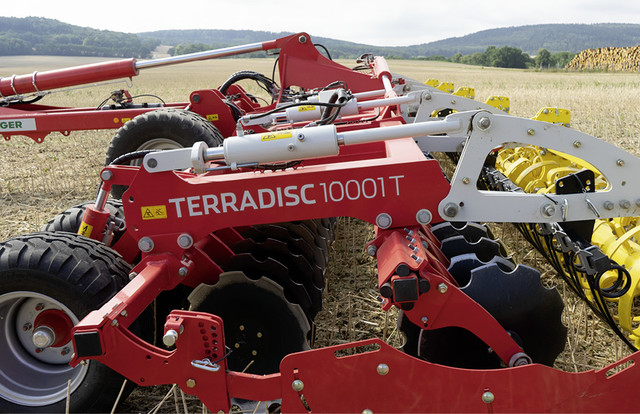

Управление нажатием кнопки

Управление нажатием кнопки

• Регулировка рабочей глубины от 5 до 15 см.

• Складывание дисковой бороны.

• Настройка угла наклона – нет боковой тяги.

• Настройка давления складных секций для непрерывного копирования поверхности.

• Регулирование давления гашения колебаний для плавного хода.

• Регулирование рабочей глубины при уменьшении диаметра дисков.

• На краю поля: поднятие и возврат в исходное положение нажатием кнопки или через пульт управления трактора при помощи джойстика.

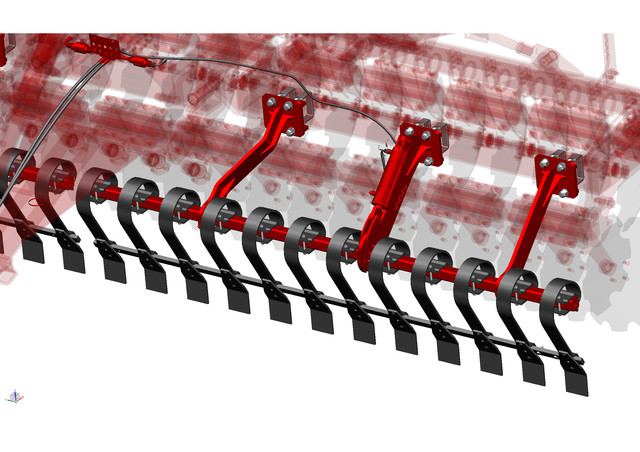

Фронтальная балка

Опциональная фронтальная балка выравнивает землю перед дисками. Благодаря прочным инструменам измельчаются даже самые крупные комки. Хорошее ведение даже при большом количестве пожнивных остатков. Таким образом, превосходное выравнивание поверхности гарантировано.

Рабочая глубина фронтальной балки устанавливается стандартно на пульте управления. Для фронтальной балки необходимо наличие гидравлически настраиваемых копирующих колес, что гарантирует максимально точное копирование поверхности.

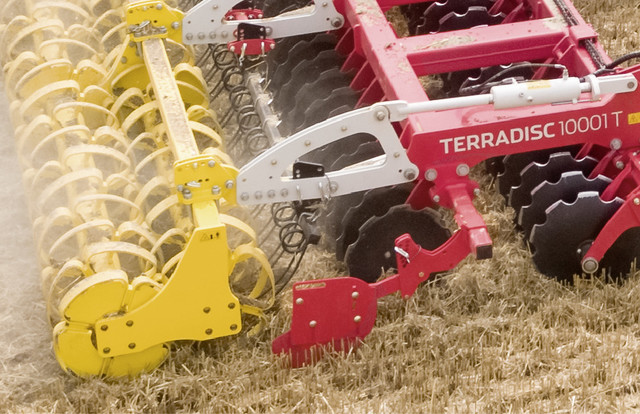

Штригель

Опциональные зубья штригеля из рессорной стали направляют поток земли под прикатывающий каток, измельчают и выравнивают смесь земли и соломы. Штригель с изогнутыми по касательной 14-миллиметровыми зубьями регулируется совместно с навеской катка.

• Простая регулировка высоты и наклона – посредством штифта.

• Положение штригеля изменяется при изменении рабочей глубины. Чем глубже, тем больше свободный зазор назад.

У вас есть выбор. Компания PÖTTINGER предлагает широкий ассортимент прикатывающих катков для разных типов почв, которые обеспечивают идеальный результат и необходимый уровень измельчения. Весь ассортимент прикатывающих катков отличается точностью исполнения и прочностью конструкции.

++ Полностью соответствует

+ Хорошо соответствует

o Соответствует

- Не соответствует
