- Производитель - POTTINGER
- Число роторов - 8 шт.
- Диаметр ротора - 1,3
+375 29 685 60 00
info@agropromsila.by
Отправить заявку
Заготовка силосной массы или сена, работа на холмистой или ровной местности — всюду роторные ворошилки HIT компании PÖTTINGER демонстрируют неизменно идеальный результат. Инновационная технология роторов DYNATECH гарантирует равномерное и чистое ворошение и максимально бережное обращение с кормом. Система копирования поверхности почвы работает в привычном безупречном стиле PÖTTINGER, создавая идеальные условия для сбора высококачественного урожая кормов.

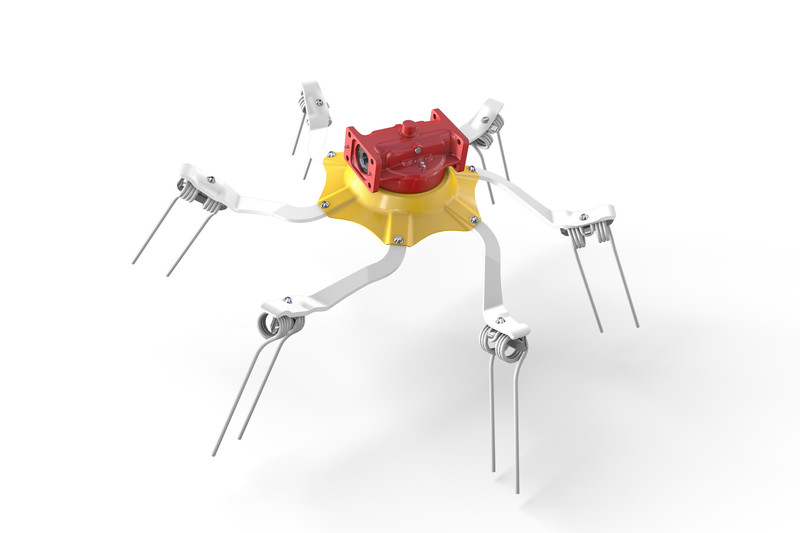

Роторный блок DYNATECH — главный элемент роторных ворошилок PÖTTINGER. Благодаря продуманной геометрии опоры граблин, небольшому диаметру роторов и разной длине зубьев роторы DYNATECH не имеют себе равных и работают в четыре раза чище.
Чистый подбор корма — на земле не остается ни травинки
Чистый корм — минимальный занос сырой золы
Чистое ворошение — равномерное распределение корма
Чистая машина — корм не остается на роторах

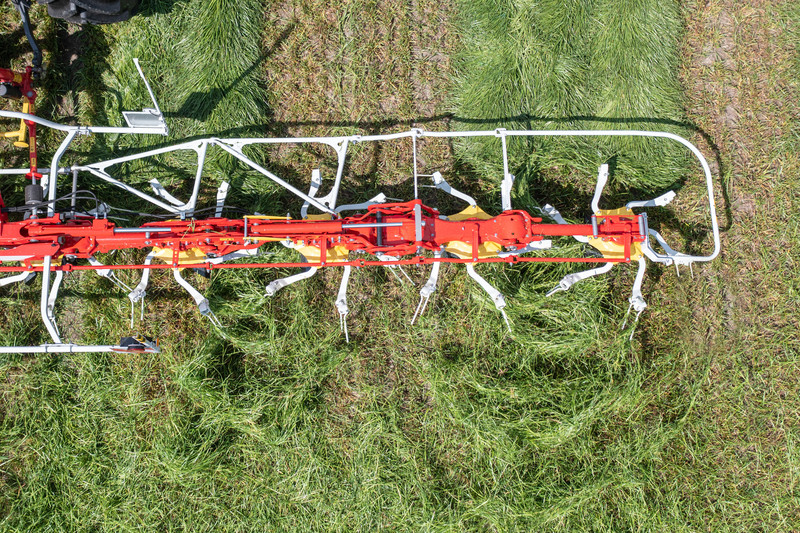

Фирменной особенностью роторных блоков DYNATECH является изогнутая форма лопасти граблины, создающая «запаздывание» при контакте с материалом. Такая форма обеспечивает протягивание граблин через скошенную массу. Результат: более легкий, мягкий и бережный подбор корма, чем при использовании прямых граблин, что сводит к минимуму потери скошенной массы.
Кроме того, эффект протягивания защищает от повреждений дернину. При нежелательном контакте с почвой подобное ведение граблин смягчает воздействие как на дернину, так и на машину.
К тому же изогнутая форма лопастей граблин предотвращает застревание корма в лопастях и наматывание на ротор. При этом машина остается чистой — важный дополнительный плюс.
Наряду с продуманной геометрией лопастей граблин привлекательной особенностью роторного блока DYNATECH является также малый диаметр роторов. Наши самые популярные роторы диаметром 1,42 m с шестью лопастями граблин обеспечивают великолепные рабочие результаты благодаря следующим качествам.
Небольшие роторы идеально адаптируются к неровностям почвы, уменьшая занос сырой золы в корм.
Они захватывают скошенную массу небольшими порциями, что обеспечивает более чистый подбор корма.
Уменьшается ширина расстилания корма, обеспечивается точное ворошение с однородным поперечным распределением.
Можно работать с меньшим числом оборотов, так как не требуется большая ширина расстилания. Благодаря этому предотвращаются потери скошенной массы.
В ответ на индивидуальные потребности потребителей наряду с роторами диаметром 1,42 m мы предлагаем еще два размерных варианта.
Роторы диаметром 1,30 m с пятью лопастями граблин идеально подходят для наших навесных ворошилок с шестью и восемью роторами
Роторы диаметром 1,67 m с шестью лопастями граблин подходят для ворошилок с четырьмя и шестью роторами.
.jpg)

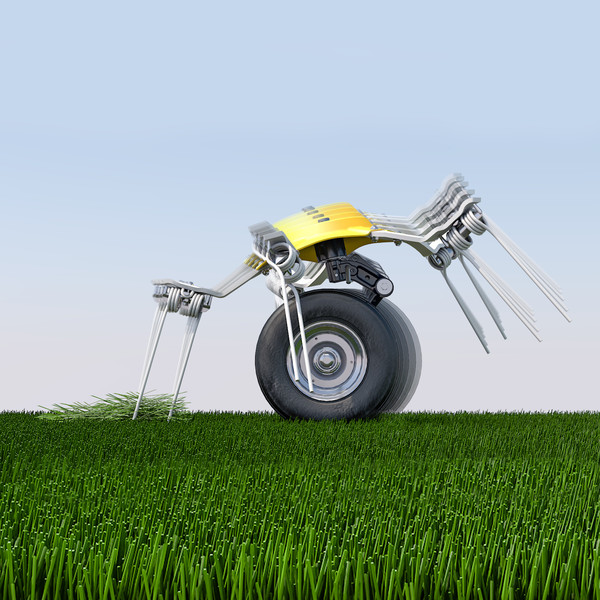

Угол наклона роторов регулируется без инструментов путем перестановки стоек колес под роторами в одно из пяти положений (у модели HIT HT 17160 — три положения). Таким образом, угол ворошения можно быстро и легко настроить в соответствии с количеством и степенью сушки корма.
Для равномерного чистого ворошения с минимальными потерями скошенной массы при обработке свежего, только что скошенного корма идеально подходит угол ворошения около 20 °. Оптимальный угол при обработке сухого корма составляет около 12 °.

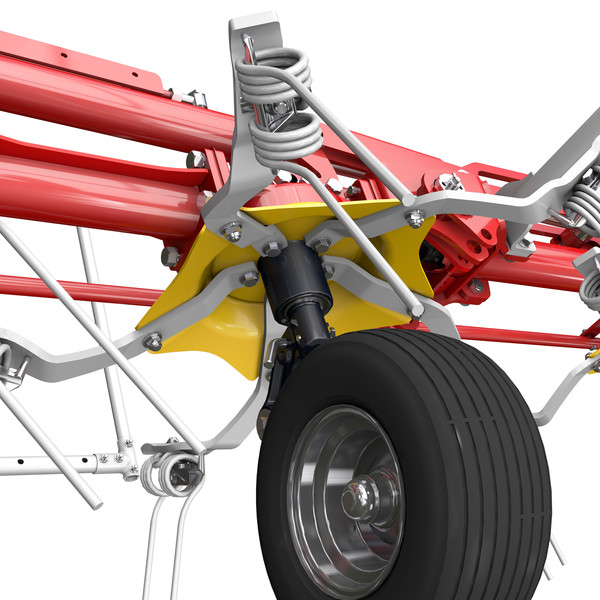

Тарелка роторов состоит из прочных толстостенных прессованных частей с точным расположением лопастей граблин. Лопасти граблин также дополнительно привинчены к ступице, за счет чего достигается высокопрочное соединение.
Массивные лопасти граблин
Мощные лопасти граблин изготовлены из листовой стали с запрессовыванием. Это обеспечивает надежную и прочную посадку граблин.
1 Двойной карданный шарнир со смазкой на весь срок службы
2 Простой карданный шарнир со смазкой на весь срок службы
3 Пальцевая муфта только при складывании на 180 °
4 Надежный конический редуктор

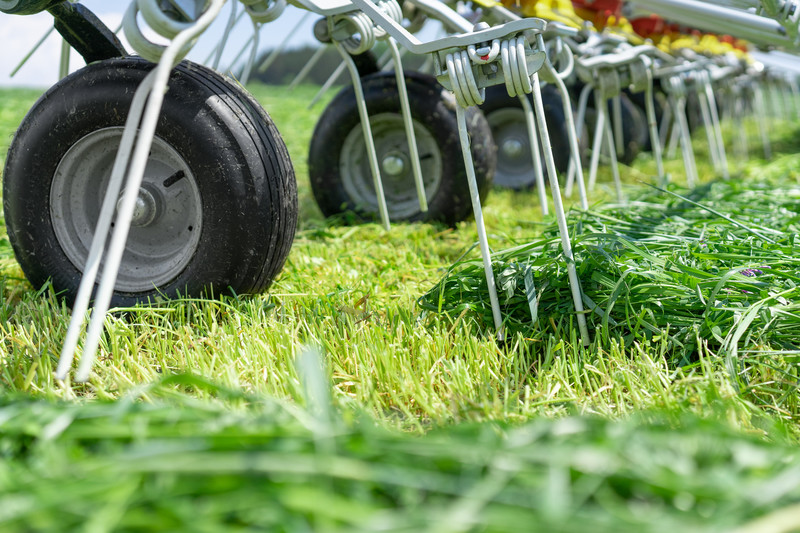

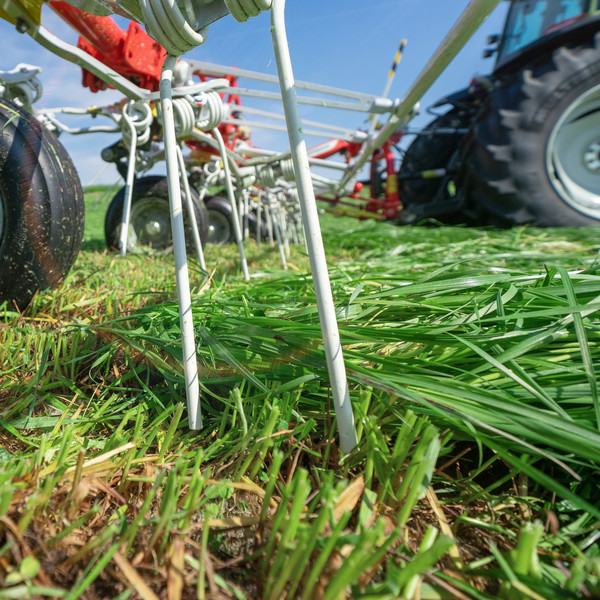

Необходимым условием для равномерной сушки скошенной массы является чистая работа граблин. На земле не должно оставаться неперевернутого корма.

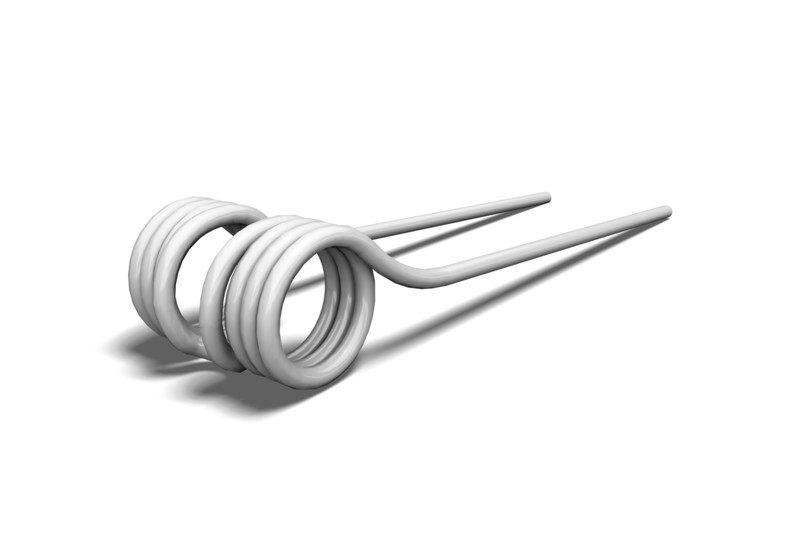

Залогом успеха при этом становятся граблины PÖTTINGER с зубьями разной длины. Решающее преимущество данной конструкции состоит в том, что оба зуба располагаются на одинаковом расстоянии от поверхности.
Благодаря этому граблины чисто и равномерно подбирают корм с земли.
Внутренний зуб граблины не зацепляет поверхность и потому не загрязняет скошенную массу.
Внешний зуб подбирает корм раньше и остается у поверхности дольше, благодаря чему улучшается перекрытие между двумя соседними роторами.
Чтобы обеспечить чистый подбор скошенной массы, граблины и роторные колеса ворошилок HIT действуют как идеально согласованная система.
Роторные колеса расположены очень близко к захвату граблин. Это обеспечивает оптимальное копирование поверхности граблинами. Большие колеса низкого давления обеспечивают плавный ход даже по неровным и мягким почвам.
Для предотвращения загрязнения корма граблины должны проходить на расстоянии не менее 3 cm от поверхности земли.
Изогнутая опора обеспечивает надежную фиксацию граблин и великолепную устойчивость к износу, а также предотвращает упругую отдачу и преждевременную потерю корма.
При этом наличие достаточного свободного пространства между витками граблин и опорой обеспечивает необходимую упругость и подвижность.

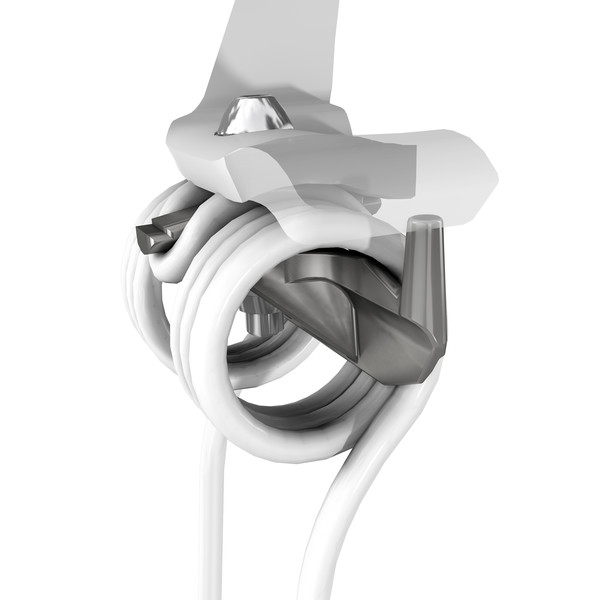

Система предотвращения потери граблин
Крепление сконструировано таким образом, чтобы ни при каких обстоятельствах граблина не могла потеряться. Большая площадь контакта улучшает поддержку витков граблин, продлевая срок их службы.
Граблины монтируются на заводе так, чтобы создавалось небольшое «запаздывание». В сочетании с изогнутыми лопастями граблин это обеспечивает максимально бережное обращение с кормом.

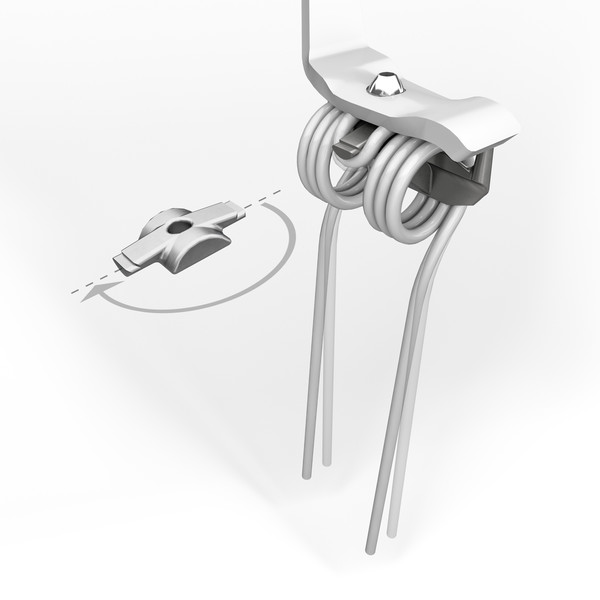

Повернув держатель граблины на 180 °, угол наклона граблин можно настроить на более агрессивную обработку. Прежде всего это может потребоваться при обработке больших объемов очень плотной и тяжелой кормовой массы, чтобы улучшить эффективность ворошения в условиях повышенной нагрузки.
Граблины PÖTTINGER отличаются особенно большим сроком службы. Сдвоенные граблины изготавливаются из лучшей рессорной стали марки Super-C. Также используется рессорная сталь с уменьшенным содержанием углерода, которая благодаря повышенной упругости устойчива к самым высоким нагрузкам.
Изогнутые опоры граблин
Крепление граблин
Держатель граблины
Надежная конструкция рамы из толстостенных свинченных полых профилей обеспечивает чрезвычайную выносливость и долговечность роторных ворошилок HIT.

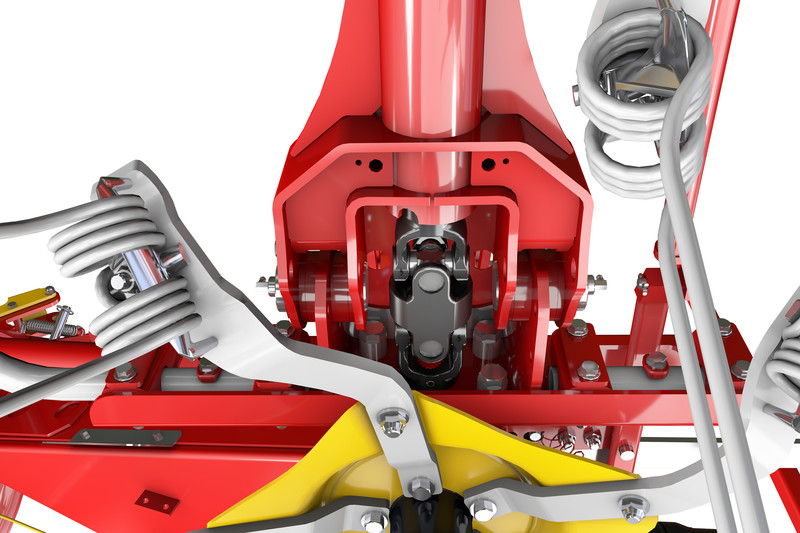

Двойные сочленения рамы
Двойные сочленения рамы шириной 260 mm с пальцами толщиной 50 mm обеспечивают максимальную подвижность и великолепную стабильность. Они оснащены скользящими втулками, которые легко смазывать, и рассчитаны на долгий срок службы.

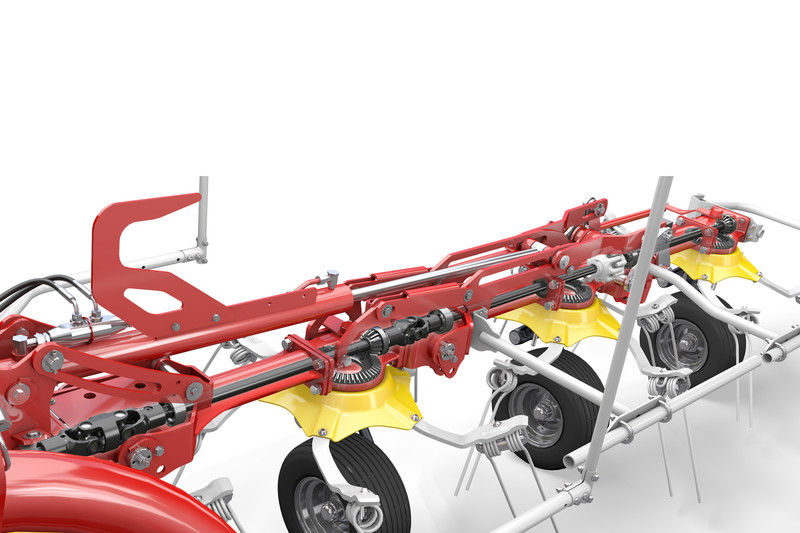

Силовой агрегат ворошилок HIT оснащен простыми и сдвоенными карданными шарнирами со смазкой на весь срок службы. Они обеспечивают плавный безлюфтовый привод силовым замыканием. Даже при большой рабочей ширине на промежутке от центрального внутреннего до крайнего наружного роторного блока не образуется суммарный люфт. Таким образом гарантирован равномерный забор корма граблинами и его идеальное разбрасывание.

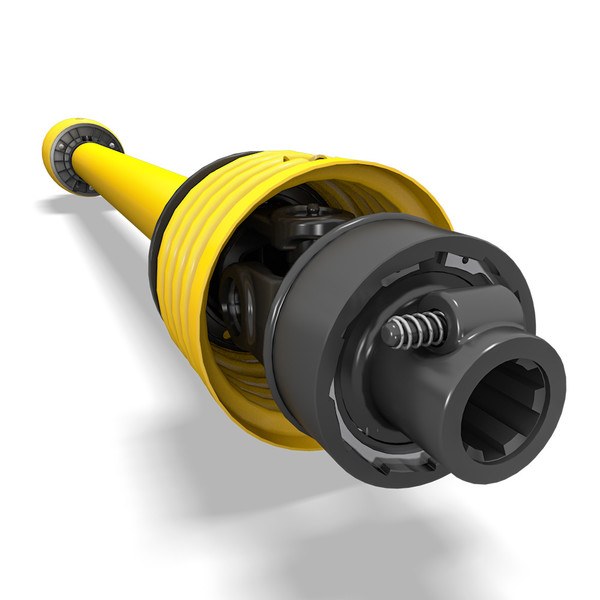

На ворошилках с количеством роторов восемь и более пальцевые муфты с кинематическим замыканием установлены только для складывания на 180 °.
Все шарниры вращаются в любом положении. Это исключает поломки из-за ошибок при управлении.
Прочный привод ротора
Характерной особенностью конических редукторов являются большие зубчатые колеса и подшипники. Закрытые угловые передачи имеют консистентную смазку. Таким образом, утечка масла исключена.
Хорошо зарекомендовавшее себя копирующее колесо PÖTTINGER MULTITAST обеспечивает идеальную чистоту корма и сохранение дернины. Копирующее колесо на поворотном кронштейне, доступное в качестве опции, соприкасается с поверхностью до захвата граблинами и реагирует на каждую неровность поля, образуя оптимальный просвет между граблинами и поверхностью почвы. Это позволяет работать на более высокой скорости и обрабатывать больше площади. Кроме того, увеличивается срок службы граблин.
Рабочая высота копирующего колеса MULTITAST регулируется без инструмента. Верхняя тяга ведется через продольный паз навесного кронштейна. Настроенную высоту не требуется регулировать вновь после каждого навешивания — это удобно, если машину приходится часто навешивать и отцеплять или при смене операторов.
При движении по дорогам транспортировочный фиксатор на продольном пазу обеспечивает высочайший уровень безопасности.
Все навесные ворошилки PÖTTINGER отличаются компактной конструкцией. Благодаря короткому трехточечному кронштейну для навешивания центр тяжести машины располагается очень близко к трактору. Это дает следующие преимущества.
Надежная работа даже на разворотах
Безопасность при движении по дорогам
Возможность применения с малыми тракторами благодаря уменьшенной потребности в усилии подъема
Компактное стояночное положение

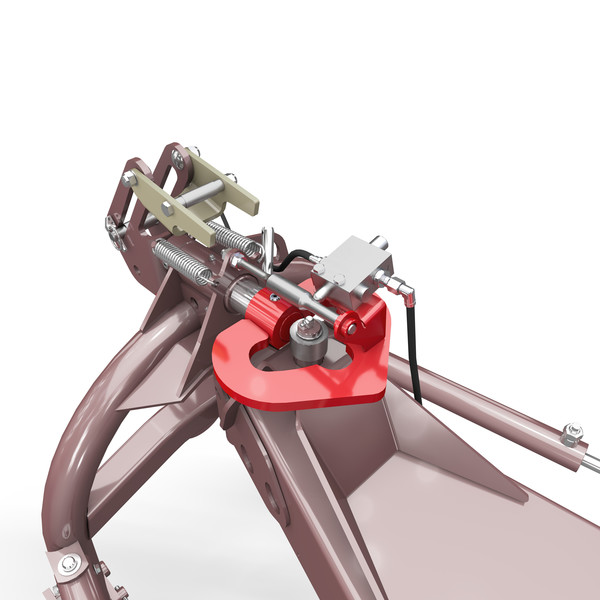

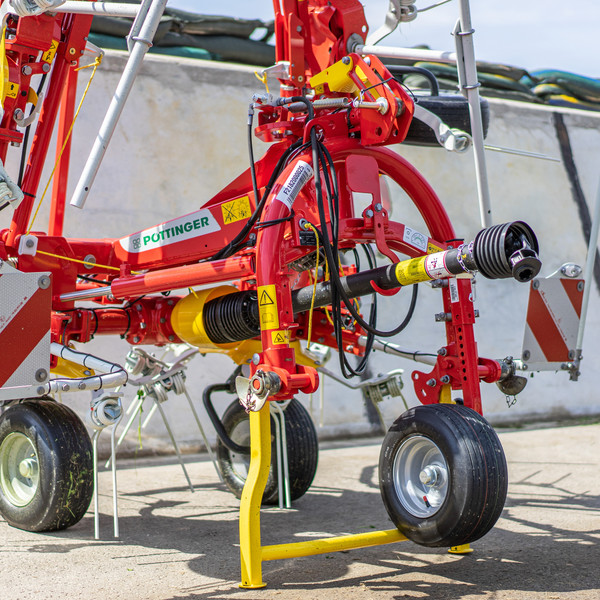

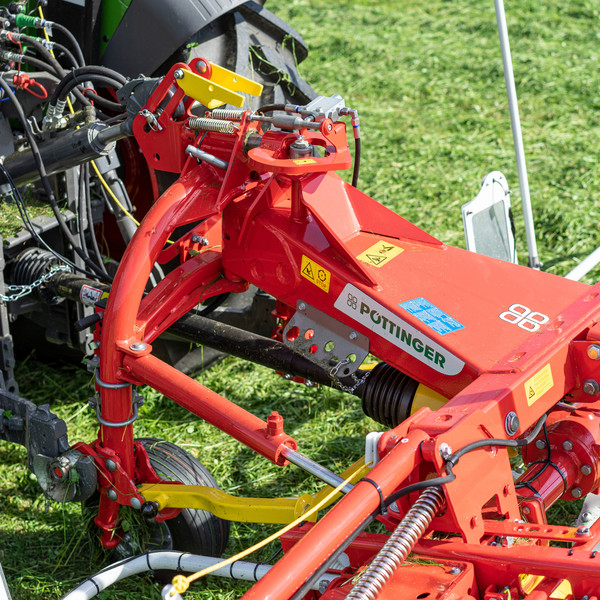

Кронштейн для навешивания на всех ворошилках выполнен в виде поворотного кронштейна. В зависимости от размера ворошилка может быть оснащена сердцевидным пазом или шаровой петлей. Это обеспечивает наилучшие характеристики следования при движении и максимальный просвет на разворотах для всех моделей ворошилок.
Наши навесные ворошилки до восьми роторов, оснащаются поворотным кронштейном с вертикальной осью вращения и сердцевидным пазом.
В рабочем положении он обеспечивает плавное движение ворошилки в поворотах без откидывания. Вертикальная ось вращения при этом препятствует набеганию при движении под уклон.
При подъеме ворошилки сердцевидный паз автоматически встает по центру кулисы, фиксируя машину в среднем положении. Такая конструкция гарантирует максимальный просвет на разворотах даже при использовании с малыми тракторами, так как ворошилка не наклоняется вниз.
Плавный ход машины в рабочем режиме обеспечивают две механические тяги с амортизатором на кронштейне для навешивания. Они выполняют мягкое центрирование, что помогает также при работе на склонах. На разворотах и при движении по дорогам центровой болт с сердцевидным пазом должен быть установлен в центральное положение. На четырехроторных ворошилках тяги с амортизаторами являются опциональным оснащением.
С учетом большой рабочей ширины наших десятироторных ворошилок и увеличенной высоты просвета тракторов, с которыми они используются, модель HIT V 11100 оснащается поворотным кронштейном с шаровой петлей, линейной направляющей и двумя гидравлическими центрирующими цилиндрами в стандартной комплектации.
В режиме ворошения машина точно следует за трактором. При этом высокое центрирующее усилие гидравлических цилиндров обеспечивает плавное следование десяти роторов без бокового раскачивания. Благодаря предварительной нагрузке цилиндры препятствуют набеганию при движении под уклон.
При подъеме на разворотах ворошилка сначала немного наклоняется вперед в линейной направляющей (продольный паз), при этом оба гидравлических центрирующих цилиндра складываются до упора, и затем ворошилка плавно возвращается в среднее положение.
При развороте существует высокий риск, что в поднятом положении ворошилки внешние роторы будут цепляться за поверхность и повреждать дернину. Поэтому, в зависимости от потребности и высоты подъема трактора, PÖTTINGER для каждой модели предлагает идеально отвечающую ее особенностям систему, которая обеспечивает достаточный просвет. Дернина сохраняется, и ваш корм остается чистым.
LIFTMATIC — это клапан, расположенный на поворотном кронштейне с сердцевидным пазом. При подъеме ворошилки он автоматически перекрывает поток масла между контрольно-регулирующим аппаратом и обоими гидравлическими цилиндрами подъема роторов. Таким образом отключается необходимый для копирования поверхности плавающий режим, и все роторы удерживаются в прямом положении. На шестироторных ворошилках клапан LIFTMATIC может быть установлен в качестве опции.

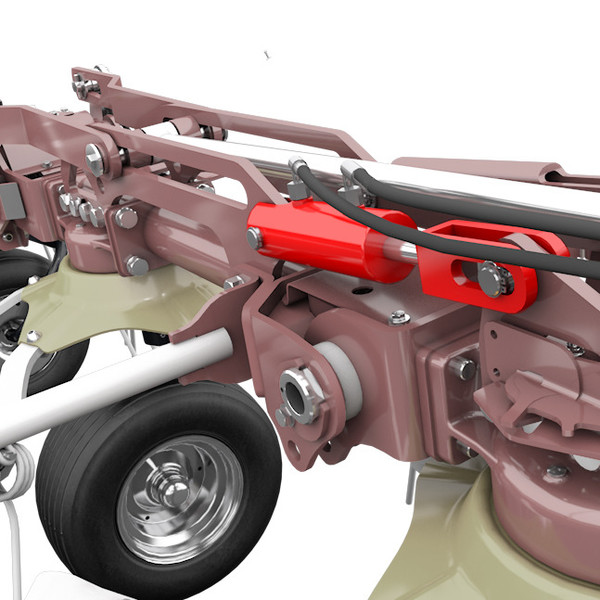

Функция HYDROLIFT даже при использовании с малыми тракторами обеспечивает отличный подъем роторов над землей при выполнении разворотов: внешние пары роторов активно приподнимаются до заданного уровня посредством кратковременной активации контрольно-регулирующего аппарата. Дополнительный блок управления для этой функции не требуется. HYDROLIFT предлагается опционально для всех ворошилок с шестью и восемью роторами и серийно - на десятироторных.

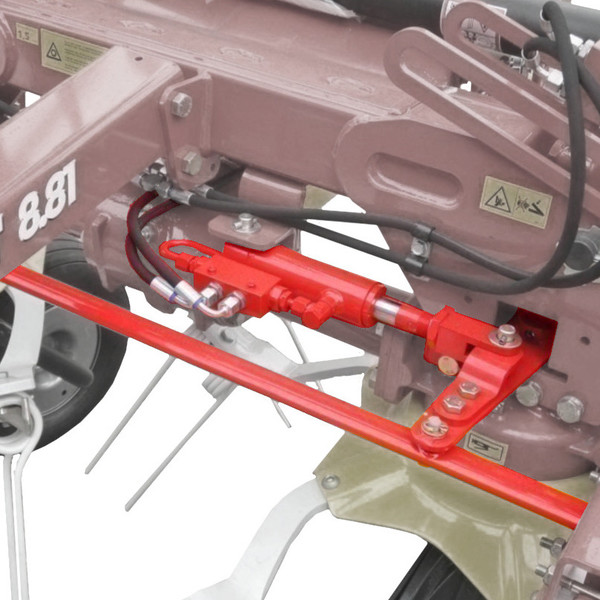

Для чистого ворошения до самой границы поля PÖTTINGER использует систему, которая равномерно откидывает корм с края внутрь участка без образования куч или даже валков. За счет активного наклона всех колес влево или вправо ворошилка движется с наклоном и равномерно разбрасывает корм по всей скошенной поверхности. Прилегающие участки остаются нетронутыми. Направление движения при этом не имеет значения.
В качестве опции на навесных ворошилках с четырьмя роторами HIT колеса на всех четырех роторах могут быть оснащены ручной регулировкой положения.
На шести- и восьмироторных ворошилках регулировка выполняется централизованно, одним рычагом для всех колес сразу.
По желанию покупателя наши шести-, восьми- и десятироторные ворошилки могут оснащаться гидравлической системой для удобной регулировки всех колес с операторского места в тракторе. Для этого необходим контрольно-регулирующий аппарат двойного действия. Указатель положения колес хорошо виден с места водителя.
Эта система необходима также на крутых склонах, так как она предотвращает отклонение машины от курса.

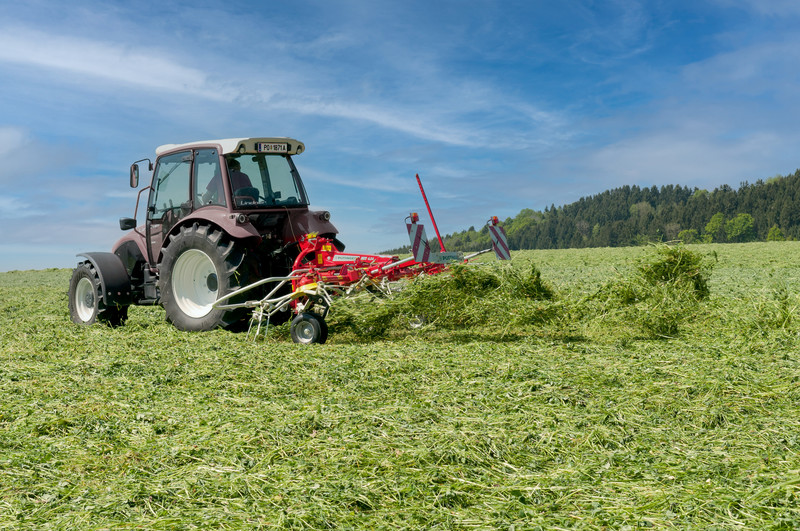

Обе модели ворошилок с четырьмя роторами отвечают высоким требованиям малых и средних предприятий. Они отличаются простой и компактной конструкцией и небольшим собственным весом.
Модель HIT 4.47 с диаметром роторов 1,42 m и рабочей шириной (DIN) 4,40 m обеспечивает идеальный подбор и оптимальное качество ворошения при всех условиях и на всех типах корма.

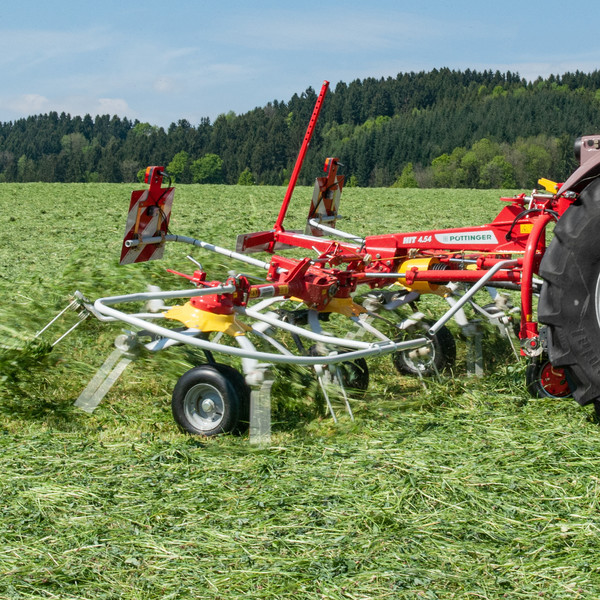

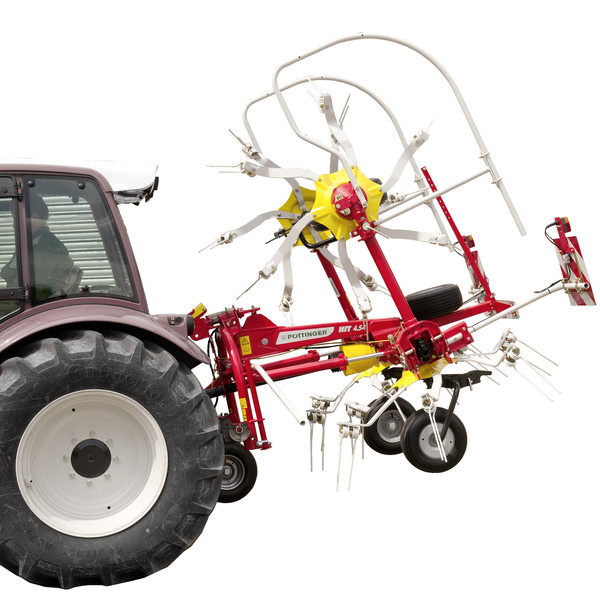

HIT 4.54 со своими большими роторами 1,67 m достигает рабочую ширину (DIN) 5,20 m. Вы получаете большую производительность на единицу площади при простой конструкции и малом собственном весе. Обе модели демонстрируют отличные характеристики при обработке кормов с самой высокой плотностью.
Обе модели наших четырехроторных ворошилок обеспечивают идеальное сочетание небольшого собственного веса (525 / 550 кг) и первоклассной функциональности. При собственном весе 525 kg / 550 kg они отлично подходят для эксплуатации на склонах. Короткий кронштейн для навешивания обеспечивает надежную управляемость даже при работе с малыми легкими тракторами. Предлагаемые в качестве опции механические тяги с амортизатором гарантируют плавное следование ворошилки даже на склоне.

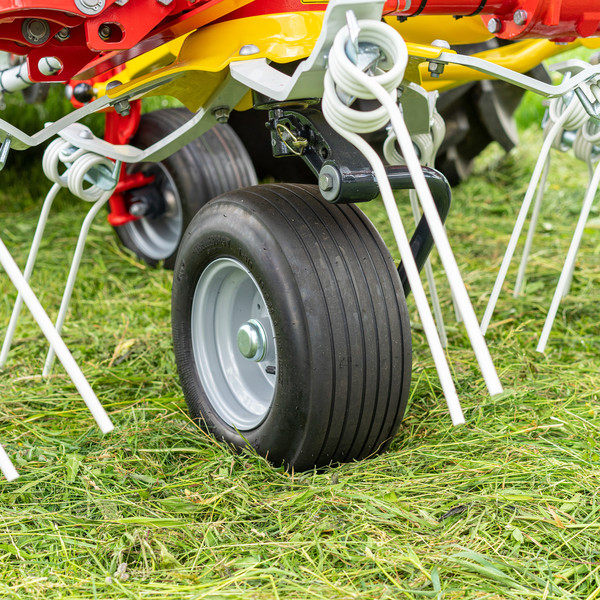

Большие колеса с шинами 16 x 6,5-8 на роторах обеспечивают спокойный ход на неровных и мягких почвах, а также защищают луговую дернину.
Доступные в качестве опции крышки на всех колесах защищают их от наматывания материала.

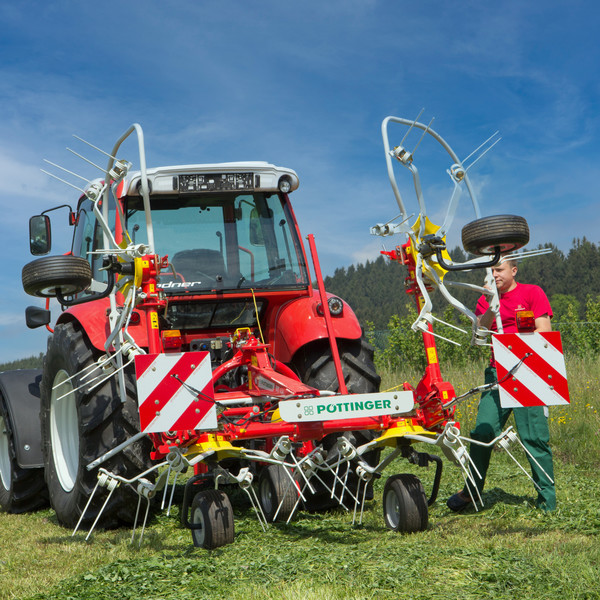

В транспортном положении роторы поворачиваются внутрь для безопасной транспортировки и парковки.
Гидравлическое поднятие ротора обеспечивает комфортное управление прямо с места водителя. В откинутом положении роторы наклонены близко к трактору. Это обеспечивает оптимальное распределение центра тяжести. Фиксация транспортного положения в пазу верхней тяги и дополнительные тяги с амортизаторами гарантируют безопасную транспортировку по дороге.
Предупредительные знаки и светодиодное освещение включены в стандартную комплектацию.

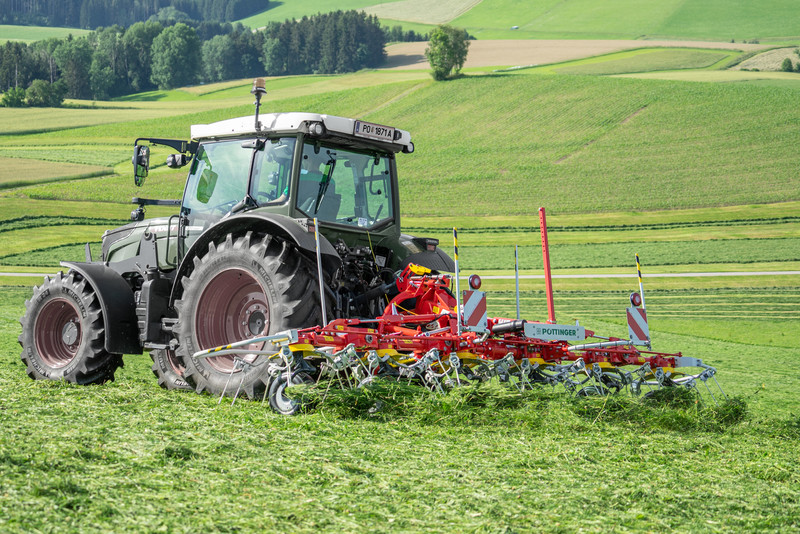

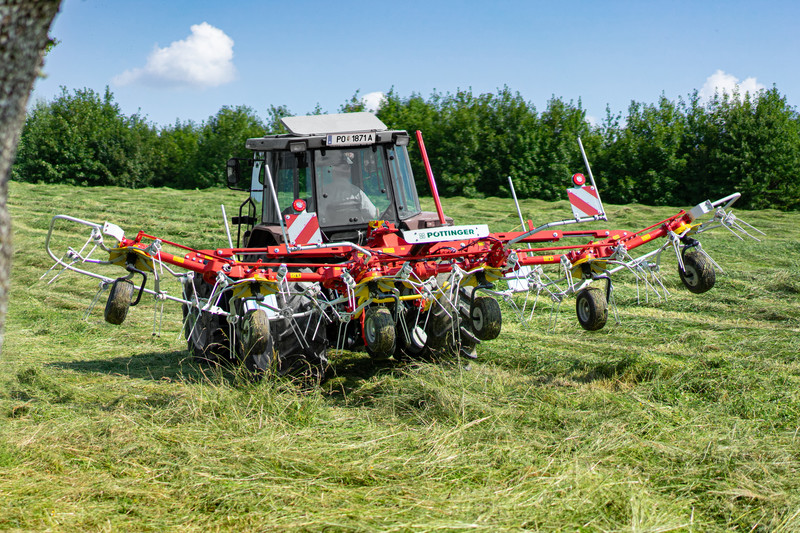

Наши ворошилки с шестью роторами способны удовлетворить любое пожелание пользователя. Представленные в этой серии три модели позволяют справиться со всем спектром рабочих задач.

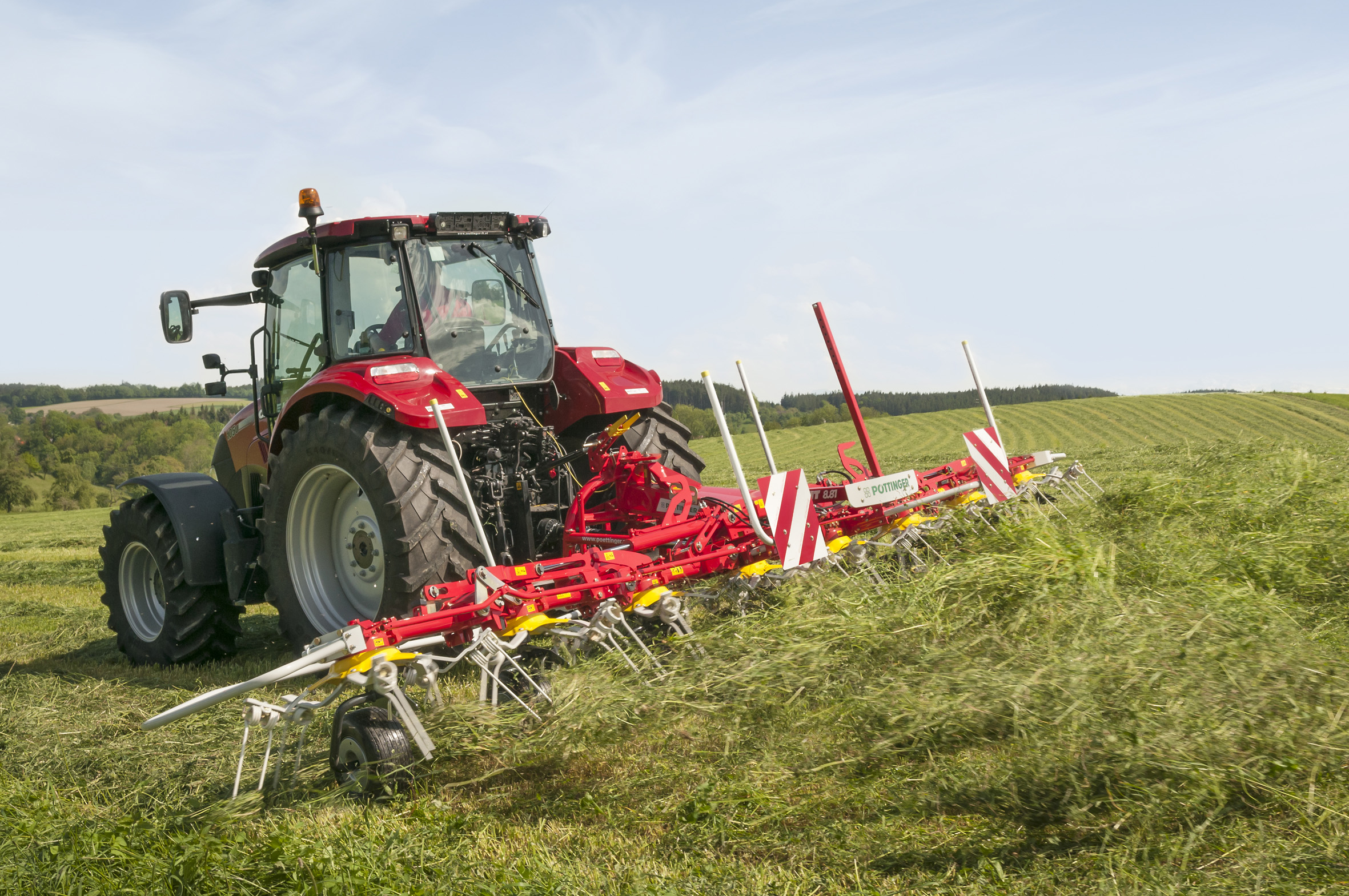

Благодаря маленькому диаметру ротора 1,30 m рабочая ширина HIT 8.81 составляет от (DIN 5,75 m. Навесной блок укорочен за счет маленького диаметра ротора. В результате центр тяжести располагается ближе к тягачу, что позволяет использовать эти ворошилки даже с самыми малыми тракторами.

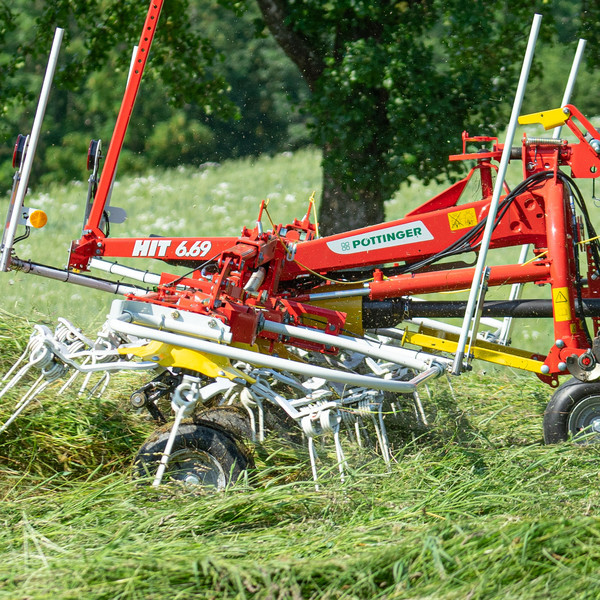

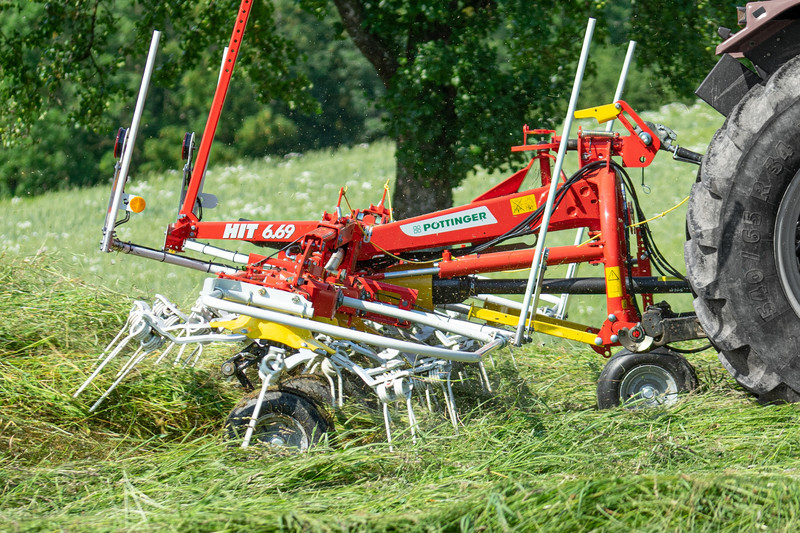

Модель HIT 6.69 с роторами диаметром 1,42 m и рабочей шириной (DIN) 6,45 m обеспечивает великолепное качество ворошения при высокой производительности обработки.
Простая конструкция модели HIT 6.80 позволяет эффективно обрабатывать большую площадь. При диаметре роторов 1,67 m эта ворошилка имеет рабочую ширину (DIN) 7,45 m. Ее роторы обеспечивают высокую производительность при обработке кормов с самой высокой плотностью.
Шестироторные ворошилки PÖTTINGER оснащены механическими тягами с амортизаторами в стандартной комплектации. Благодаря им достигается особенно высокое центрирующее усилие и тем самым обеспечивается плавный ход машины. Это особенно важно при работе на склонах. На разворотах и при движении по дорогам центровой болт с сердцевидным пазом должен быть установлен в центральное положение.
Большие колеса с шинами 16 x 6,5-8 на роторах обеспечивают спокойный ход на неровных и мягких почвах, а также защищают луговую дернину.
Доступные в качестве опции крышки на всех колесах защищают их от наматывания материала.
Как и на всех навесных ворошилках HIT, при навешивании наших шестироторных моделей для максимального комфорта держатель карданного вала автоматически складывается, как только выдвигается карданный вал.
Шланговая коробка на кронштейне для навешивания помогает поддерживать оборудование в порядке.

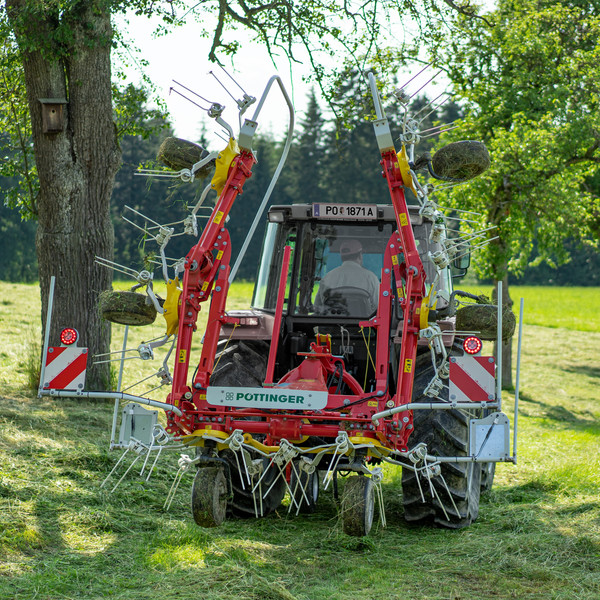

В транспортном положении откинутые роторы наклонены очень близко к трактору. Это обеспечивает оптимальное распределение центра тяжести и безопасную транспортировку. Модель HIT 6.61 имеет очень компактное транспортировочное положение шириной всего 2,55 m. Безопасное движение даже на узких дорогах гарантировано. Гидравлическое поднятие ротора обеспечивает комфортное управление прямо с места водителя.
Предупредительные знаки и светодиодное освещение включены в стандартную комплектацию.

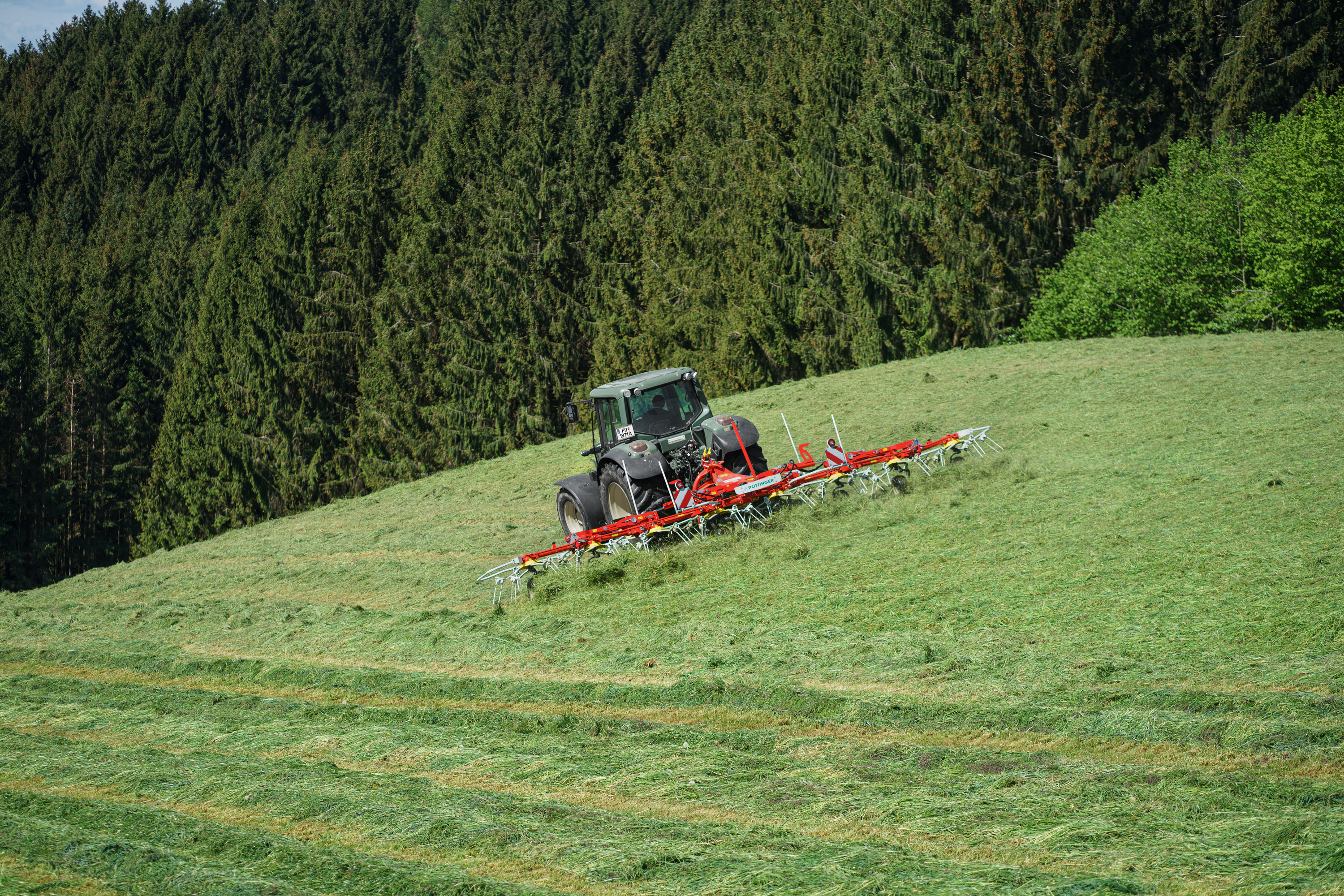

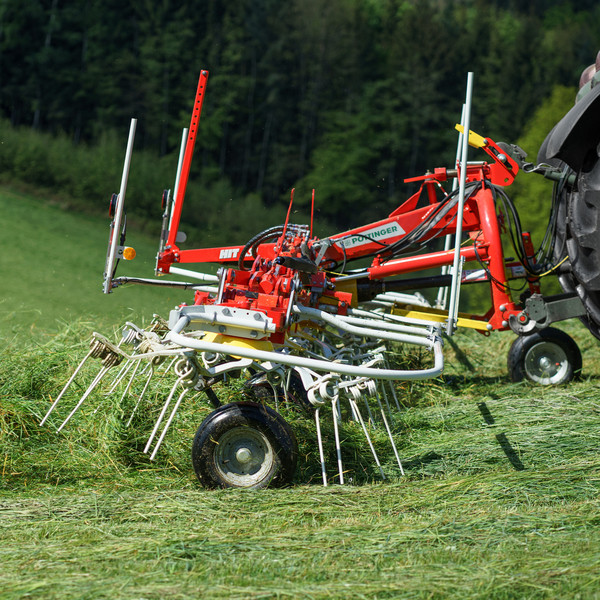

Для высоких требований профессионалов разработаны две модели ворошилок с восемью роторами. Они обладают впечатляюще комфортным управлением. Ворошилки идеально подходят для косилок с рабочей шириной 3 m.
Благодаря маленькому диаметру ротора 1,30 m рабочая ширина HIT 8.81 составляет от (DIN 7,70 m. Навесной блок укорочен за счет маленького диаметра ротора. В результате центр тяжести располагается ближе к тягачу, что позволяет использовать эти ворошилки даже с малыми тракторами.

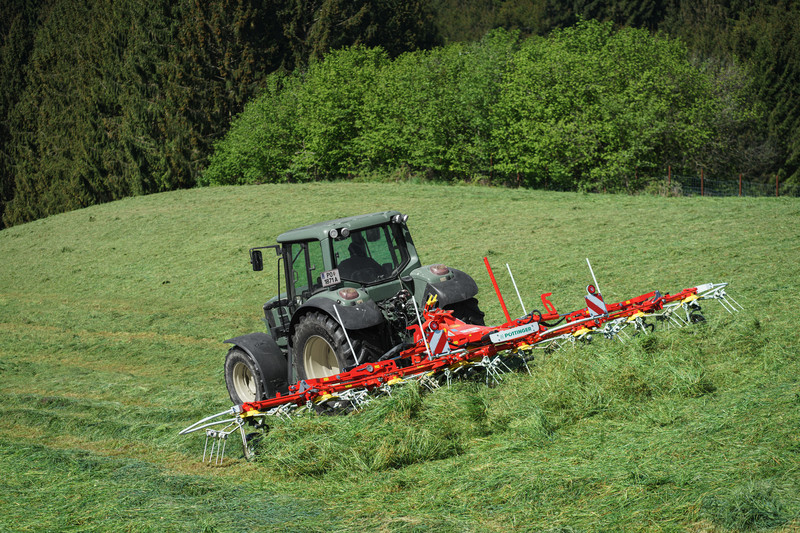

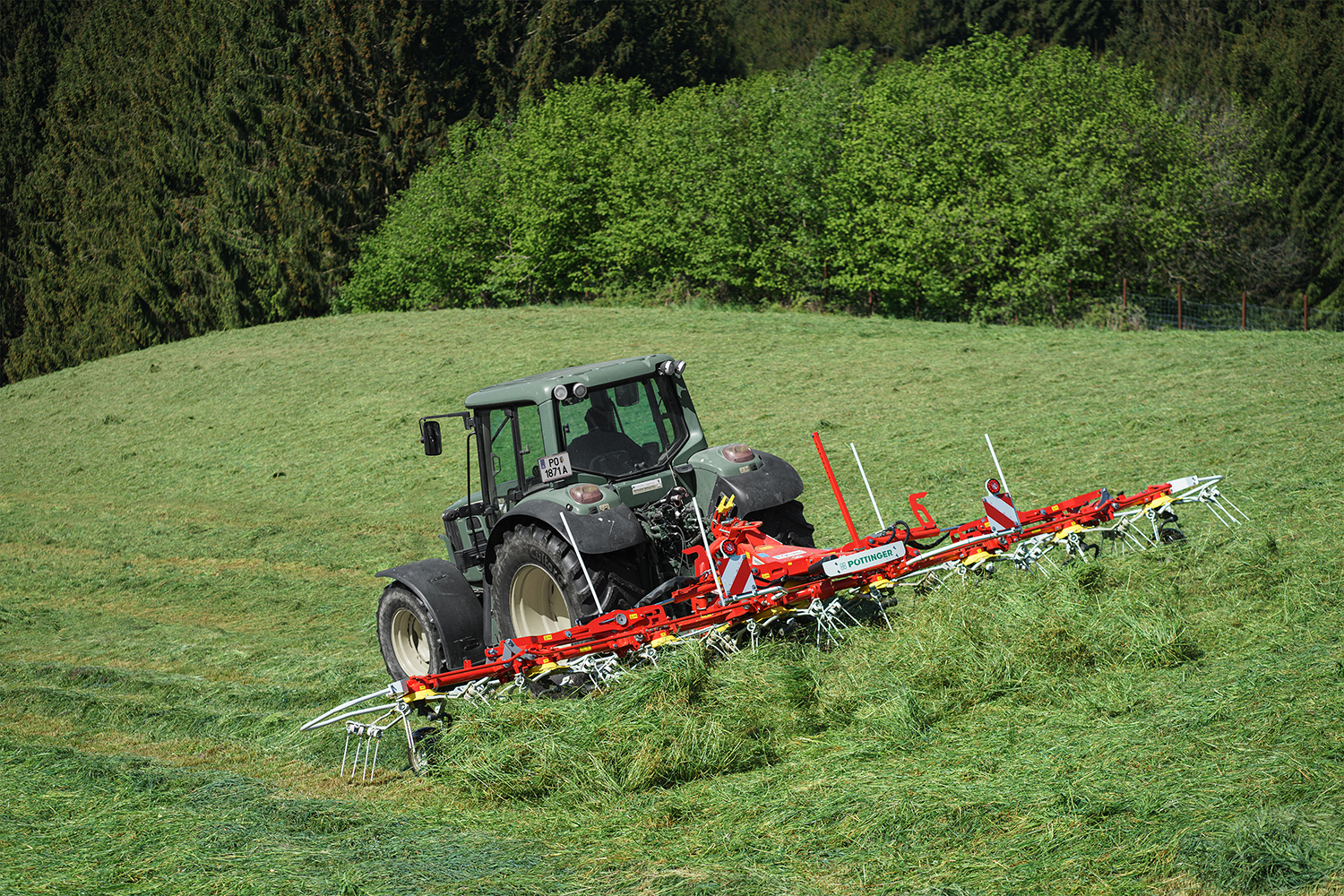

Модель HIT 8.91 с роторами диаметром 1,42 m и рабочей шириной (DIN) 8,60 m предлагает великолепное качество ворошения при высокой производительности обработки.
Восьмироторные ворошилки PÖTTINGER оснащены механическими тягами с амортизаторами в стандартной комплектации. Благодаря им достигается особенно высокое центрирующее усилие и, таким образом, обеспечивается плавный ход машины. Это особенно важно при работе на склонах. На разворотах и при движении по дорогам центровой болт с сердцевидным пазом должен быть установлен в центральное положение.

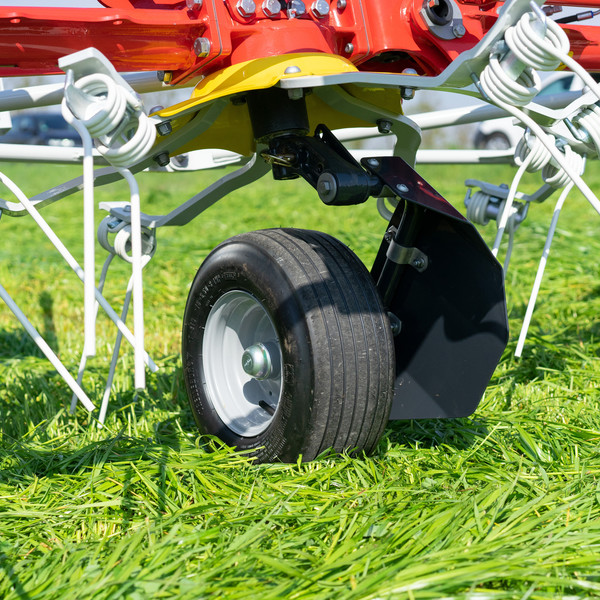

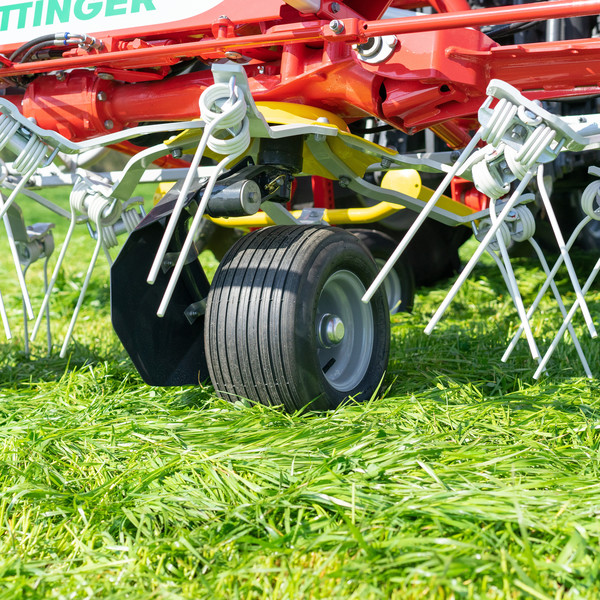

Оба внутренних ротора оснащены баллонными шинами 16 x 9,50-8. Это улучшает тяговое усилие при использовании и сохраняет почву. Кроме того, обе колесные опоры имеют усиленное исполнение.
Большие колеса с шинами 16 x 6,5-8 на остальных роторах обеспечивают спокойный ход на неровных и мягких почвах, а также защищают дернину.
Опциональные крышки на всех колесах защищают их от наматывания материала.
Как и для всех остальных моделей наших навесных ворошилок, в качестве опции доступен карданный вал со свободным ходом.
На ворошилках с большим числом роторов во время работы масса вращающихся деталей особенно велика. При отключении вала отбора мощности благодаря свободному ходу вращение роторов плавно замедляется до остановки, что продлевает срок службы всей машины.

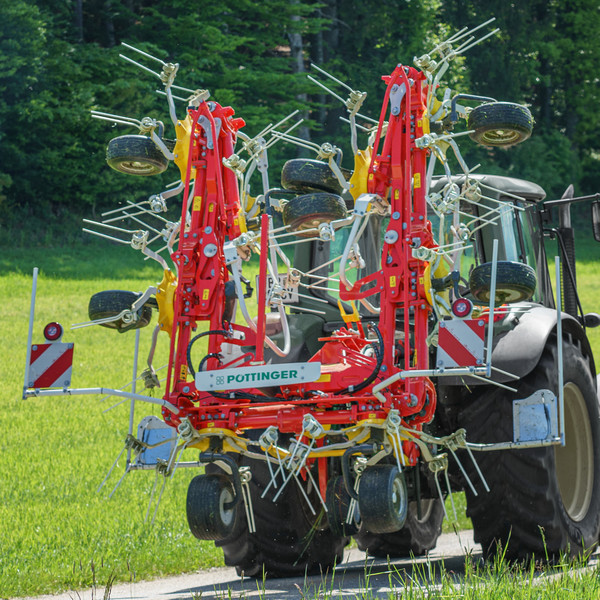

Обе модели наших ворошилок с восемью роторами отличаются компактным транспортным положением. Парковочная высота составляет всего лишь 2,87 mм / 3,26 mм. Это позволяет хранить машины в закрытом помещении.
Внешние роторы для транспортировки поворачиваются на 180 °. Благодаря пальцевой муфте в этом шарнире они могут свободно вращаться даже в транспортном положении.
Предупредительные знаки и светодиодное освещение включены в стандартную комплектацию.
Не привлекающие особого внимания в транспортном положении, на поле навесные ворошилки PÖTTINGER с десятью роторами раскрываются во всей красе. Целый комплекс изощренных технических решений обеспечивает великолепную работу ворошилок на большой ширине.

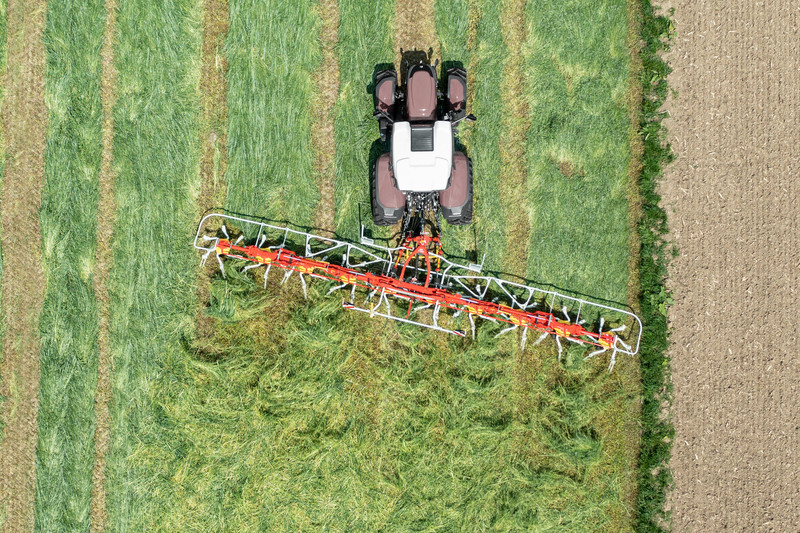

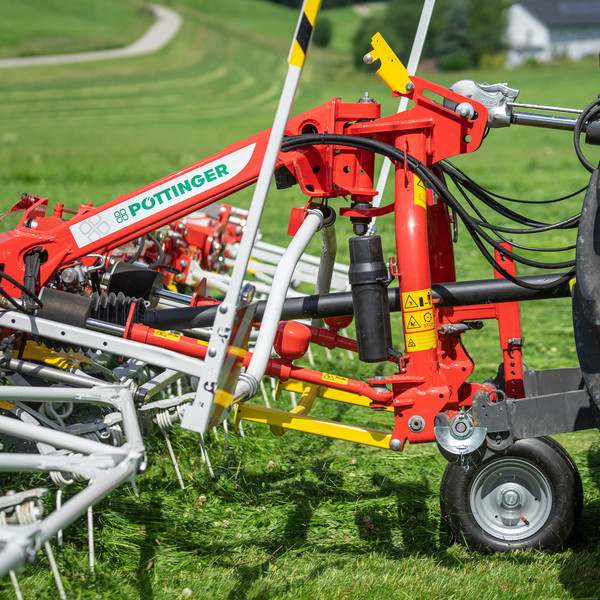

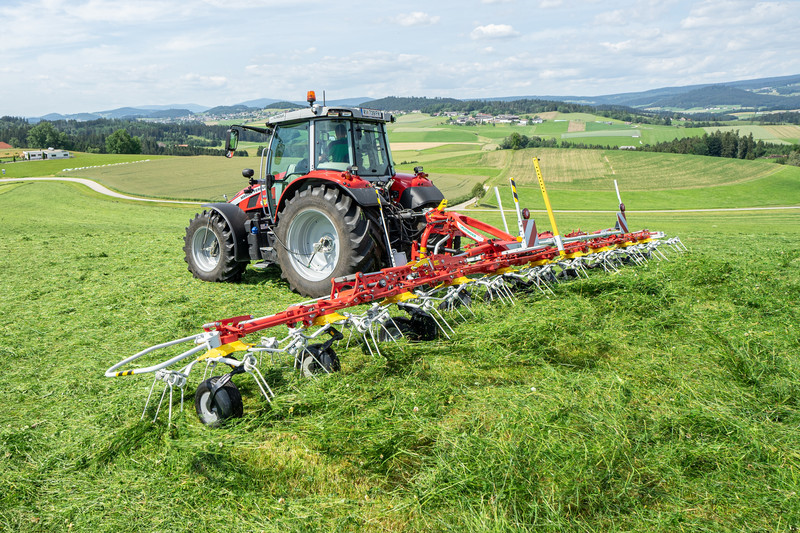

Модель HIT V 11100 с роторами диаметром 1,42 m и рабочей шириной (DIN) 10,70 m предлагает великолепное качество ворошения при максимальной производительности обработки.

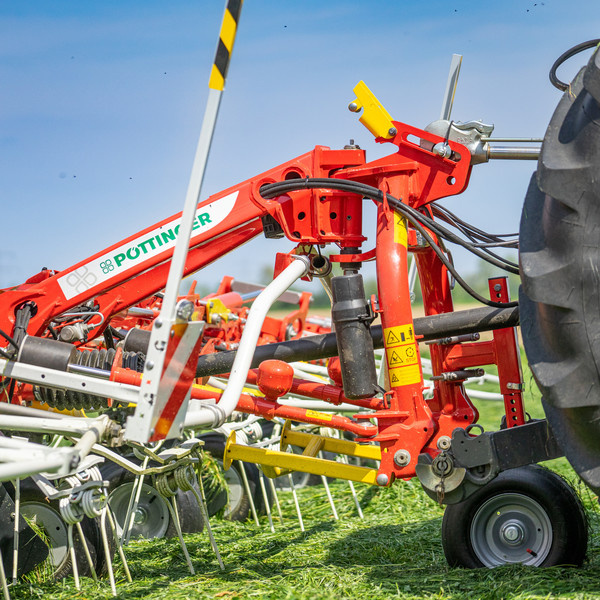

Два гидравлических центрирующих цилиндра на кронштейне для навешивания нашей десятироторной ворошилки обеспечивают плавное автоматическое центрирование машины на разворотах. Во время работы они гарантируют плавное следование ворошилки.
Каждый гидравлический цилиндр имеет азотный аккумулятор для горизонтальных перемещений. Дополнительный резиновый буфер амортизирует удары.
Ворошилка V 11100 предназначена для работы при скорости вращения вала отбора мощности 1000 U/min. Это обеспечивает низкие значения момента вращения на входном карданном валу. При этом сохраняется максимальная гибкость при регулировании числа оборотов роторов. При уменьшенном числе оборотов двигателя или при использовании вала отбора мощности 540 E обеспечивается наиболее щадящая обработка сухого сена.

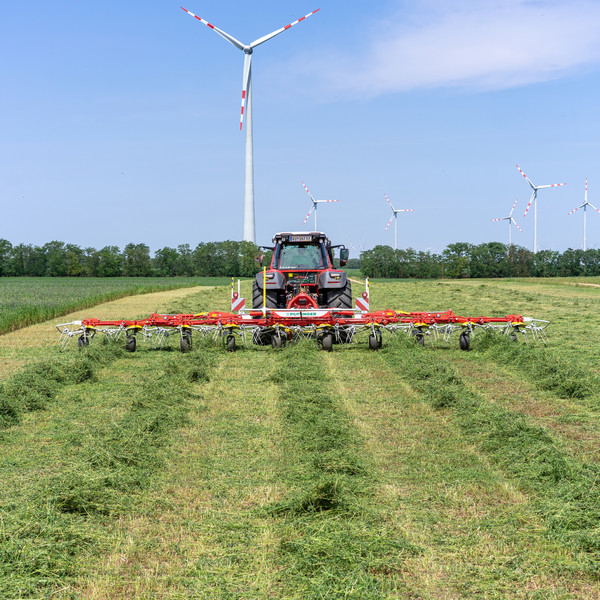

Для формирования валков на ночь достаточно просто уменьшить число оборотов вала отбора мощности до 540 U/min.
В карданный вал встроен предохранитель для защиты от перегрузки. Механизм свободного хода находится во входном редукторе.
Передние защитные скобы в качестве несущего элемента повышают прочность. Каркасная конструкция повышает жесткость свинченных полых профилей главной рамы, увеличивая таким образом несущую способность и продлевая срок службы всей ворошилки.

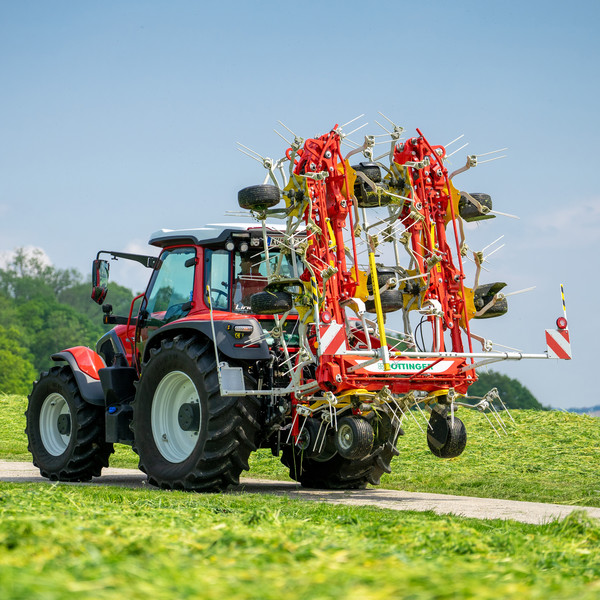

Мы не просто говорим о компактной транспортировке — мы ее реализовали. В стояночном положении наша десятироторная ворошилка имеет высоту всего 3,40 m и ширину 2,99 m. Это и есть абсолютная компактность. При этом низко расположенный центр тяжести гарантирует максимальную безопасность при движении по дорогам.
По два внешних ротора с каждой стороны поворачиваются внутрь на 180 °. В качестве опции доступен электрический транспортный фиксатор. Все роторы могут свободно вращаться даже в транспортном положении.
Предупредительные знаки и светодиодное освещение включены в стандартную комплектацию.
| Название характеристики | Характеристика |
|---|---|
| Производитель | POTTINGER |
| Число роторов | 12 шт. |
| Диаметр ротора | 1,42 м |
| HIT HT 13120 | |
|---|---|
| Рабочая ширина | 13,2 м. |
| Рабочая ширина DIN | 12,7 м. |
| Транспортная ширина | 2,9 м. |
| Транспортная высота | 2,7 м. |
| Высота хранения | 2,7 м. |
| Вес | 2375 кг |
| Требуемая мощность с навеской | 75 л.с. |
| Число роторов | 12 шт. |
| Число лопастей в каждом роторе | 6 шт. |
| Тип граблин | разная длина граблин |
| Качество граблин | Super C |
| Защита от потери граблин | HEAVY DUTY (серийно) |
| Привод | карданный вал |
| Диаметр ротора | 1,42 мю |
| Карданный вал с увеличенным рабочим углом опционально | увеличенный рабочий угол с одной стороны |
| Шины - ротор (внутри/снаружи) | 16 x 6,5-8 / 16 x 9,5-8 |
| Шины на шасси | 260/70-15,3 |
