- Производитель - POTTINGER
- Высота - 3,4 м; 3,8 м
- Косилочные диски - 7 шт, 8 шт.
+375 29 685 60 00
info@agropromsila.by
Отправить заявку
Меньшее давление на опору и оптимальное копирование поверхности почвы — главные особенности задненавесных косилок NOVACAT с центральной навеской.
Задненавевесные косилки NOVACAT имеются с рабочей шириной 2,62 м / 3,04 м / 3,46 м / 3,88 м / 4,30 м.
В зависимости от индивидуальных пожеланий клиента косилки могут быть оснащены валкообразующими дисками или плющилкой. NOVACAT 402 ED с рабочей шириной 3,88 м является крупнейшей на рынке задненавесной косилкой с плющилкой.
В зависимости от рабочей ширины задненавесные косилки NOVACAT имеют вертикальное или горизонтальное транспортное положение.

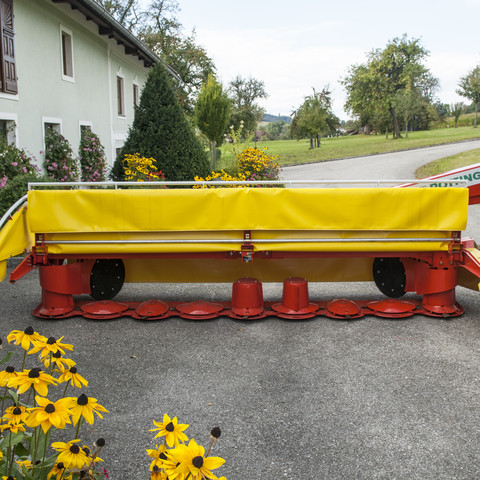

Косилочный брус PÖTTINGER отличается плоской и узкой конструкцией. Высота балки всего 4 см гарантирует оптимальный поток корма. А ширина 28 см обеспечивает лучшее копирование поверхности почвы. Все это является идеальными предпосылками для первоклассного процесса кошения.
Чистый корм
Уплощенная передняя сторона балки оставляет землю внизу и чисто отделяет ее от скошенной массы. Чистики предотвращают накопление грязи в верхней части балки. Срезанные конические поверхности усиливают транспортную способность на косилочной балке.
1 Интегрированные очистители
2 Зажимные противорежущие пластины
3 Зажатые пружинной пластиной ножи
Компактный размер и плоская форма балок вместе с другими преимуществами достигнуты посредством сварной конструкции детали. Такая конструкция гарантирует высокую надежность при ее компактности.
К другим плюсам сварной конструкции относится тот факт, что редукторное масло остается там, где оно должно быть долгое время, а именно в редукторе. Даже после многолетнего использования косилка остается герметичной, предотвращая тем самым утечку масла.
Чистоту кошения обеспечивают лезвия, соединенные зажимами. Они двигаются на минимальном расстоянии от верхней кромки балки и противорежущей пластины. Такое положение гарантирует высокое качество среза даже во время неблагоприятных условий, таких как сырость и грязь.
Ножи надежно зафиксированы прочными пружинными бугелями. Их можно легко заменить. Болт ножевого сегмента привинчен к косилочному диску. При необходимости его также можно заменить без лишних усилий. Противорежущая пластина зажата болтами, поэтому легко заменяется.
Чистое и равномерное кошение благодаря оптимальному перекрытию траекторий движения ножей.

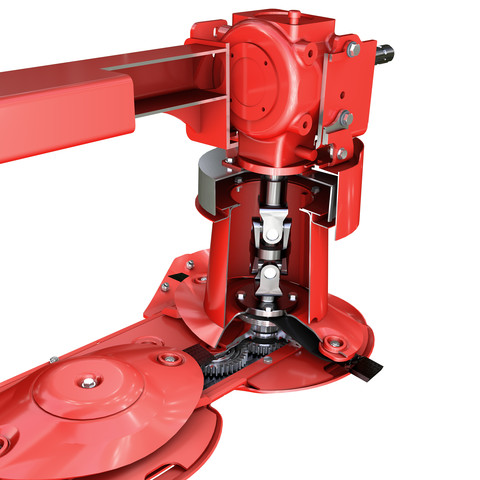

Приводной механизм косилочных балок PÖTTINGER известен своей надежностью и долговечностью.
Три зубца, которые постоянно задействованы в работе
Привод представляет собой прямолинейную зубчатую трансмиссию из шестерен практически одинакового размера. В парах шестерен всегда задействованы три зубца — это обеспечивает оптимальную передачу усилия. Кроме того, это позволяет снизить нагрузку на шестерни от ударов камней.
Специально шлифованная поверхность шестерен обеспечивает плавный ход в масляной ванне, что существенно снижает уровень шума.
Пара шестерен 39/50
Высота шестерни 17,5 мм
Шестерни и подшипниковые узлы демонтируются как один элемент. Промежуточные шестерни легко вынимаются через отверстия. Проще не бывает.
Фланцы подшипников и резьбовые соединения надежно герметизированы резиновыми уплотнительными кольцами. С одной стороны, так удается избежать попадания грязи и пыли в редуктор.
А с другой — утечки масла.
Хвостовики отдельных косилочных барабанов надежно закреплены. Долговечные двухрядные радиально-упорные шарикоподшипники с теоретическим расстоянием между подшипниками 60 мм способны выдерживать большие нагрузки. Ударные нагрузки прекрасно амортизируются.
Прочный хвостовик прикручен к шестеренкам. При этом все детали можно заменить отдельно:
Хвостовик
Радиально-упорный шарикоподшипник
Фланец подшипника
Шестерня
Наши косилки отличаются высокой плавностью хода. В линейке продуктов NOVACAT трансмиссия с силовым замыканием проходит напрямую через первый косилочный диск. Сдвоенный кардан обеспечивает свободное от напряжения сцепление углового редуктора и косилочной балки.
В трансмиссию всех косилок встроен свободный ход.
Мы предлагаем большой выбор дополнительного оснащения, отвечающего вашим конкретным требованиям.
Агрессивная форма подающих барабанов способствует формированию кормового потока. Кроме того, с помощью специальной установки можно настроить укладку в валок.
Расположенные с обеих сторон барабаны косилок NOVACAT 402 / 442 отвечают за аккуратное формирование валка скошенной массы и чистый след. Разделение происходит при помощи двух подающих барабанов (опция). Благодаря этому трактор едет не по валку скошенной массы, а по свободной от корма колее.
Широкие скользящие лыжи из закаленной борсодержащей стали отделяют конструкцию от почвы и принимают удары на себя.
Гладкая нижняя часть балки с закругленными внешними и внутренними скользящими лыжами отвечает за бережное обращение с дерниной даже при движении на повороте.
Опционально вы также можете установить дополнительные изнашивающиеся лыжи для защиты нижней части балки. Привинченные лыжи можно при необходимости легко заменить.
Опциональные лыжи для высокого среза позволяют увеличить высоту среза до 50–120 мм. Большой радиус и широкая площадь соприкосновения делают их особо износостойкими. При этом не повреждается луговая дернина.
Лыжи для высокого среза +20 мм идеально подходят для каменистых почв.
Лыжи для высокого среза +40 мм идеально подходят для луговых кормов.
Лыжи для высокого среза также для обеих внешних скользящих лыж.
Специально для каменистых почв в виде опции мы предлагаем усиленную косилочную балку.
Большой диапазон поперечного качания +/–22,5° упрощает кошение на неровных поверхностях и склонах.

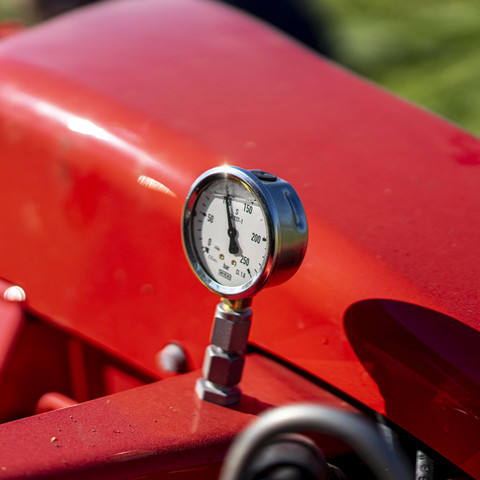

Гидравлическая разгрузка создает равномерное давление на поверхность по всей ширине балки. Давление прилегания балки плавно регулируется в зависимости от состояния почвы и оснащения валкообразующим устройством или плющилкой. Уровень давления разгрузки можно считать с манометра.
Большой дорожный просвет в 50 см при развороте на краю поля обеспечивает переезд через валки без их разрушения и облегчает совершение маневров при встрече с препятствиями, например, с пограничными знаками.

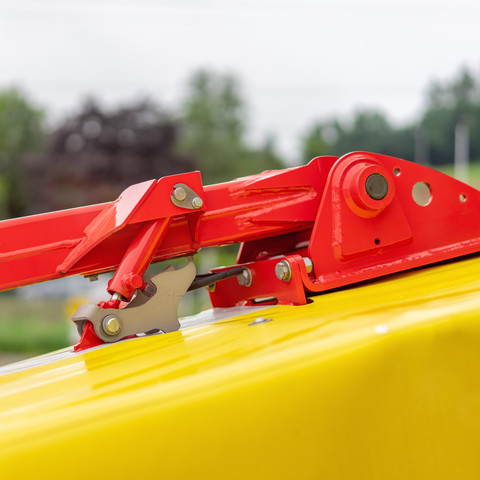

При поднятии косилочная секция фиксируется стабилизирующим цилиндром. Таким образом предотвращается качание косилочной секции. Это облегчает переезд через валки скошенной массы и обеспечивает устойчивость при транспортировке.
Косилочная секция в моделях NOVACAT 352 / 402 / 442 может монтироваться в двух положениях. Повернув консоль на 180°, вы можете использовать косилки с рабочей шириной как 3 м, так и 3,5 м. Модели NOVACAT 262 / 302 / 352 V оптимально использовать в комбинации с фронтальными косилками с рабочей шириной 3 м.
Начиная с середины 80-х годов при разработке косилок мы делаем ставку на «парящий срез».
На задненавесных косилках NOVACAT с центральной навеской косилочная балка равномерно разгружается по всей ширине кошения. Ваша косилка идеально скользит по любому контуру поверхности почвы. Скошенная масса остается чистой, и вы одновременно экономите топливо за счет уменьшенной требуемой мощности.
Благодаря одинаковой высоте среза вы выигрываете на равномерном подрастании и, в конечном итоге, на увеличении урожая.

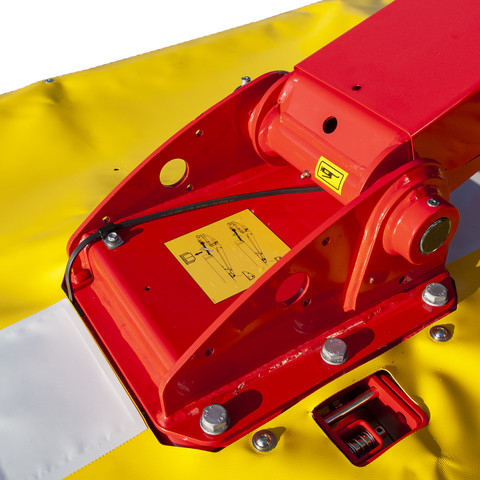

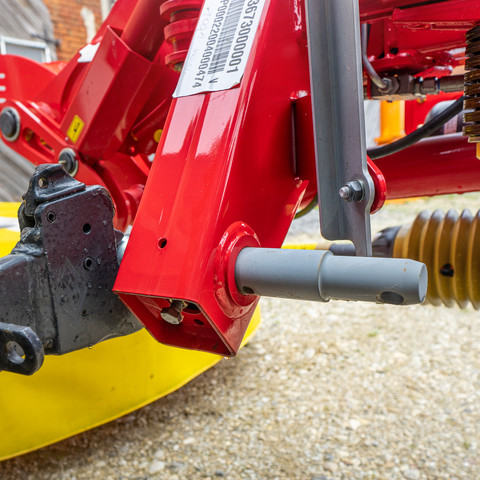

С помощью регулируемой навесной оси косилку можно быстро и просто навесить на трактор любого типа. Это позволяет использовать всю ширину косилки. Практичное расположение карданного вала упрощает сцепку.

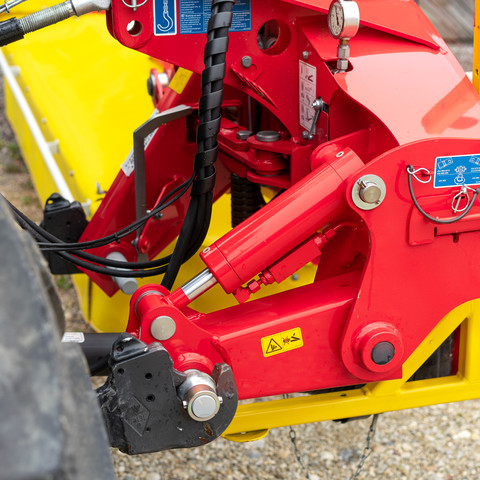

Гидравлический рычаг нижних тяг гарантирует простую сцепку без перекручивания стойки подъема на тракторе. Кроме того, вашим преимуществом является правильная разгрузка и оптимальный клиренс при развороте на краю поля.

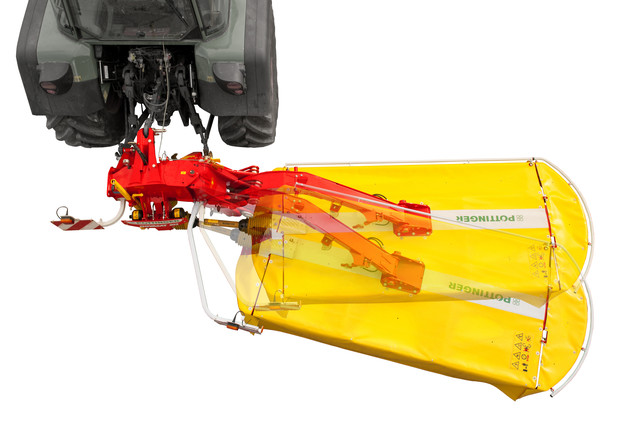

Для защиты вашей машины от повреждений при наезде на препятствия косилочная балка отклоняется назад. Сила срабатывания при наезде на препятствия регулируется. В косилках NOVACAT 262 / 302 / 352 V в серийной комплектации защита при наезде на препятствия встроена в навесной кронштейн. Опционально доступна гидравлическая защита при наезде на препятствия. В моделях NOVACAT 302 CF / 352 / 402 / 442 опция гидравлической защиты при наезде на препятствия входит в серийное оснащение.

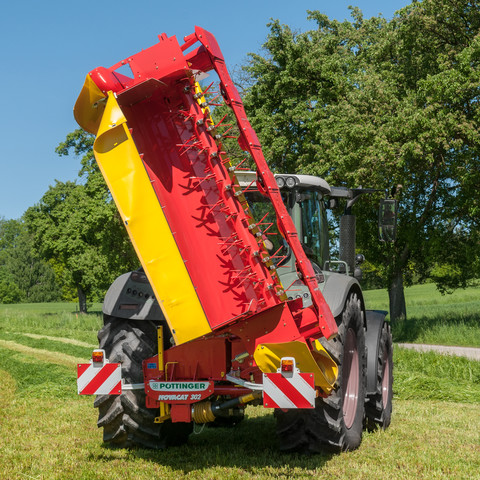

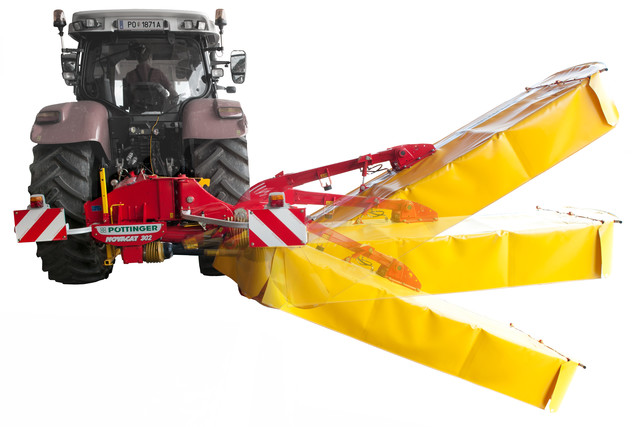

Благодаря отведению косилочной балки более чем на 115° достигается практичное транспортное положение. Транспортная высота за счет этого остается минимальной. Есть возможность обзора через оба зеркала заднего вида. Оптимальное распределение центра тяжести обеспечивает комфортное движение.
Предупредительные знаки и освещение включены в серийное оснащение.
Узкое и низкое транспортное положение возможно благодаря гидравлическому отведению косилочной балки назад. В таком положении при транспортировке у вас сзади все на виду.
Предупредительные знаки и освещение включены в серийное оснащение.

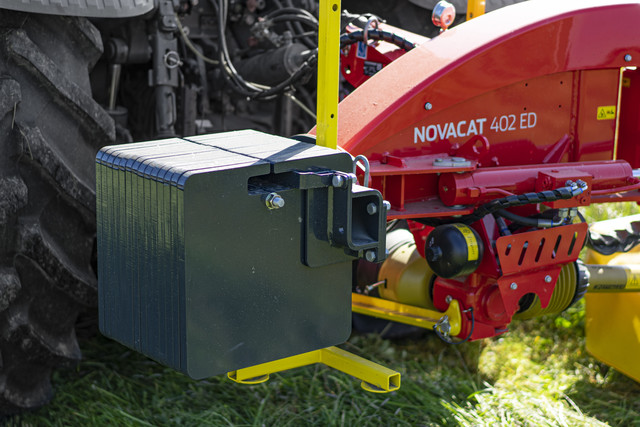

Опционально противовес доступен для всех косилок с горизонтальным складыванием. Возможна универсальная балластировка до 530 кг. Это увеличивает нагрузку на заднее левое колесо. Кроме того, уменьшается вращательная нагрузка подъемного вала. Надежный ход гарантирован.

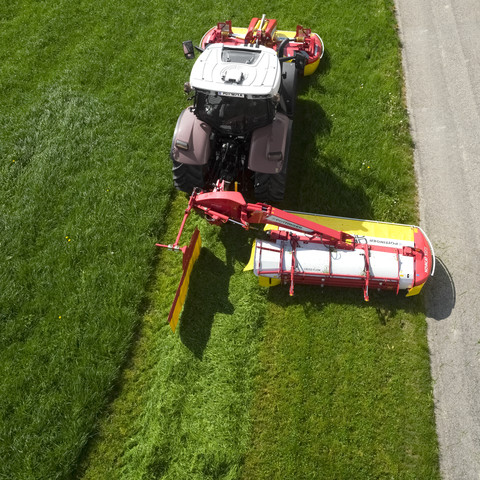

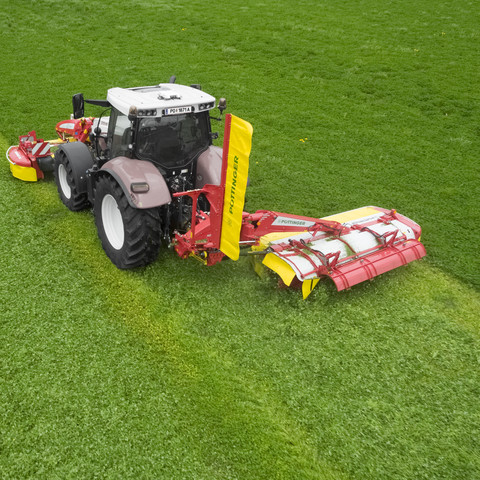

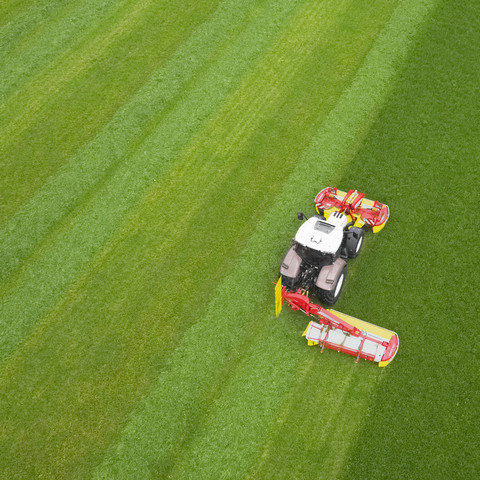

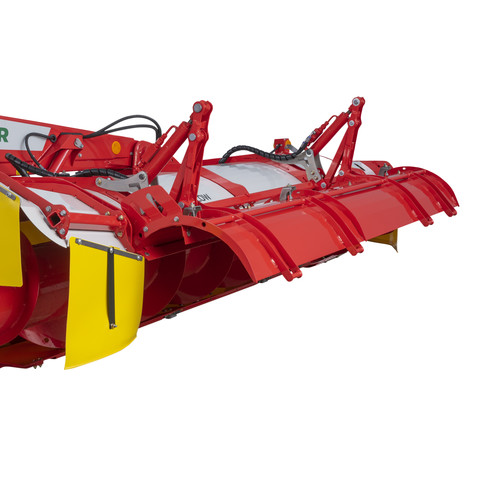

CROSS FLOW — экономичная система формирования валка. В косилку интегрирован поперечный транспортный шнек, который укладывает скошенную массу так, как вам необходимо: формирование валка или распределение массы по всей ширине задненавесной косилки.
Система CROSS FLOW доступна для использования с моделями NOVACAT 302 с рабочей шириной 3,04 м и NOVACAT 352 с рабочей шириной 3,46 м.
Высококачественный корм
За счет отсутствия плющилки обращение с кормами остается очень бережным. Благодаря закрытой форме желоба, в котором размещен шнек, корм попадает из луговой дернины прямо в валок. Попадание грязи сведено к минимуму. Кроме того, потери скошенной массы исключены.
CROSS FLOW обходится без плющилки и выигрывает за счет небольшого собственного веса по сравнению с обычными системами формирования валка. Благодаря этому вы не только сберегаете почву, но и экономите топливо: по сравнению с системой поперечного транспортера, технология CROSS FLOW требует на 20 % меньше мощности. Модели с меньшей шириной могут быть использованы с тракторами от 100 л. с. Экономичнее не бывает.
Максимальная производительность
Подающий шнек установлен в косилке слегка под наклоном. Это обеспечивает оптимальную пропускную способность. Даже большое количество травяной кормовой массы или силоса из цельной листостебельной массы мощно и аккуратно укладывается в валок. Чистики на задней стенке шнека обеспечивают безупречную работоспособность с кормовой массой с самыми разными свойствами.
Для еще большего комфорта задняя стенка удобно откидывается с места оператора гидравлически. Это делает систему идеальной для различных условий эксплуатации.
Благодаря возможности разностороннего применения, система CROSS FLOW обладает массой преимуществ, которые облегчат ваши трудовые будни.
Благодаря возможности формирования валка скошенной массы вы можете подобрать и отвезти ее с поля сразу же после кошения. Опциональное валкообразующее полотно гарантирует формирование аккуратного валка, который может быть сразу подобран прицепом-подборщиком или пресс-подборщиком. Благодаря гидравлическому отведению вы получаете максимально универсальную модель.
Кошение предполагает транспортировку скошенной массы вовнутрь с помощью поперечного транспортного шнека. Так вы гарантируете, что для последующей работы ворошилкой скошенная масса будет находиться в зоне ее работы.
При закрытой задней стенке поперечный транспортный шнек подает скошенную массу к середине на валок фронтальной косилки, а при откинутом вверх валкообразующем полотне, формируется воздушный равномерный валок.
В комбинации с 3-метровой фронтальной косилкой вы косите за двойной проход 12 м, формируя при этом оба валка в пределах 6 м. Следующим шагом вам будет достаточно работать двухроторным валкообразователем с центральной укладкой валка. Таким образом вы значительно сокращаете количество переездов и сберегаете не только почву, но и кормовую массу. Кроме того, вы экономите драгоценное время и топливо.
Для более интенсивной сушки скошенной массы достаточно открыть заднюю стенку и вы уже формируете широкий рассыпчатый травяной ковер.
Вы получаете эффект легкой плющилки. Так как поперечный транспортный шнек переворачивает поток скошенной массы и таким образом ускоряет ее сушку.

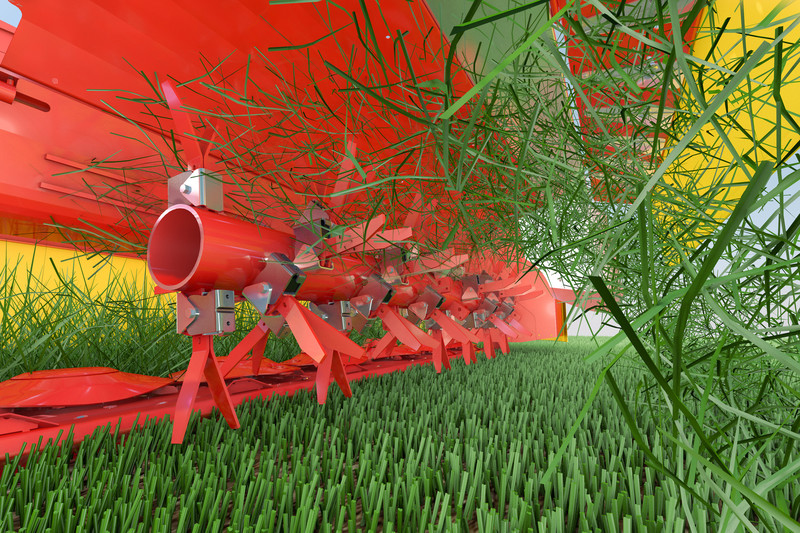

Плющилка EXTRA DRY, разработанная совместно с Институтом сельскохозяйственной техники IMAG-DLO в г. Вагенинген (Нидерланды), еще в 1997 году задала новый путь развития.
V-образные граблины из закаленной стали оббивают стебли и обеспечивают непрерывный поток скошенной массы.
Вы можете изменить интенсивность плющения, отрегулировав расстояние между граблинами и обратным клапаном.
Круглый объемный корпус плющилки и регулируемые направляющие щитки обеспечивают воздушное и равномерное формирование валка скошенной массы.
Поворотные валкообразующие щитки обеспечивают, в зависимости от индивидуальных требований, разбрасывание или формирование валка.
Граблины гибко располагаются в резиновых элементах. Таким образом, при столкновении с препятствием они откидываются назад.
Роторный привод проходит от привода косилочной балки через клиновидный ремень с подпружиненным натяжным устройством. Надежный клиноременной привод обеспечивает низкий собственный вес и плавность хода.
Точки смазки выведены наружу, что облегчает доступ к ним.

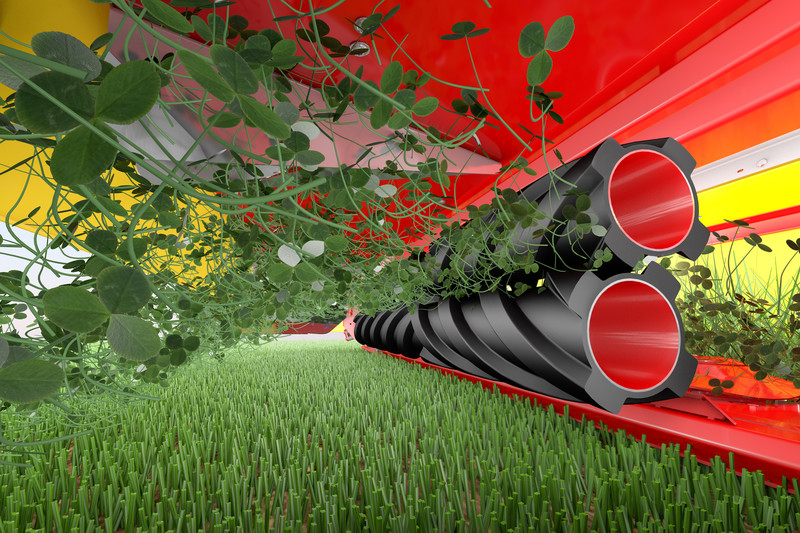

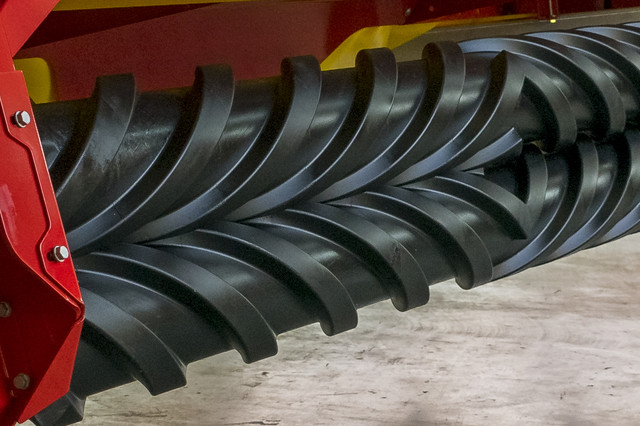

Благодаря щадящему плющению вальцовая плющилка ROLLER CONDITIONER особенно подходит для работы с листовыми кормами, например люцерна или клевер. Угловатый профиль спиралевидных бороздок вызывает сильное изгибание и раздавливание, а также гарантирует идеальную передачу корма с режущей балки.
Плотно взаимодействующие друг с другом вальцы плющилки равномерно сдавливают стебли и равномерно укладывают их в ковер скошенной массы. Расстояние между вальцами меняется благодаря регулируемым по высоте верхним вальцам так, как это нужно вам. Давление плющилки регулируется с обеих сторон с помощью рукоятки. В случае наличия инородных тел вальцы могут отклоняться до 120 mm .
Регулируемые направляющие пластины обеспечивают свободное и равномерное укладывание валка.
Поворотные валкообразующие щитки обеспечивают, в зависимости от индивидуальных требований, разбрасывание или формирование валка.
Профили вальцов из полиуретана привулканизированы к прочным центральным трубам. Внешний диаметр 200 mm. Профиль плющилки тверже, чем резина, поэтому стирается гораздо медленнее.
Роторный привод проходит от привода косилочной балки через клиновидный ремень с подпружиненным натяжным устройством. Для достижения максимальной пропускной способности оба вальца приводятся в движение синхронно посредством поворотного редуктора. Это прочно и разработано для самых тяжелых условий. В моделях NOVACAT T цепной привод обеспечивает синхронное переключение двух вальцов.
Центральная смазочная планка облегчает техническое обслуживание.

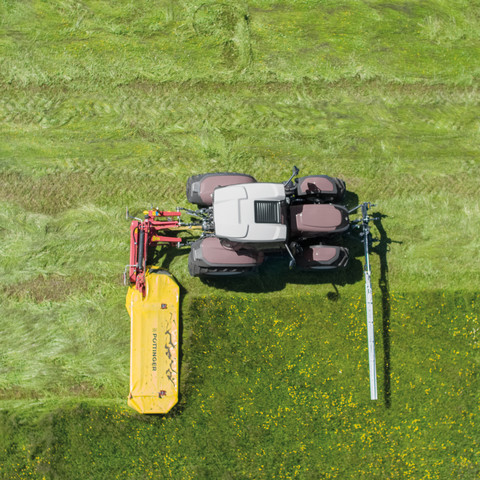

SENSOSAFE, автоматизированная сенсорная система распознавания животных, помогает обнаруживать оленят и других диких животных в поле непосредственно во время кошения и предотвращает их перемалывание. В корм не попадают трупы погибших животных, что помогает избежать заражения ботулизмом. Таким способом вы спасаете диких и сельскохозяйственных животных.
Перед косилкой установлена балка с инфракрасными сенсорами. Они работают независимо от дневного света и температуры. По сравнению с тепловизионными камерами система SENSOSAFE надежно работает при любых условиях.
SENSOSAFE 300
Система SENSOSAFE 300 установлена на подрамнике гидравлической системы трактора. При обнаружении датчиками объекта в кабину трактора подается сигнал.
При использовании вместе с задненавесной косилкой система устанавливается на фронтальный подъемный механизм. У оператора остается достаточно времени, чтобы остановить машину и приподнять косилку.
Система SENSOSAFE 300 не зависит от производителя и может использоваться с уже имеющейся у вас косилкой.
| Название характеристики | Характеристика |
|---|---|
| Производитель | POTTINGER |
| Высота | 3,99 м; 4 м |
| Косилочные диски | 14, 16 шт. |

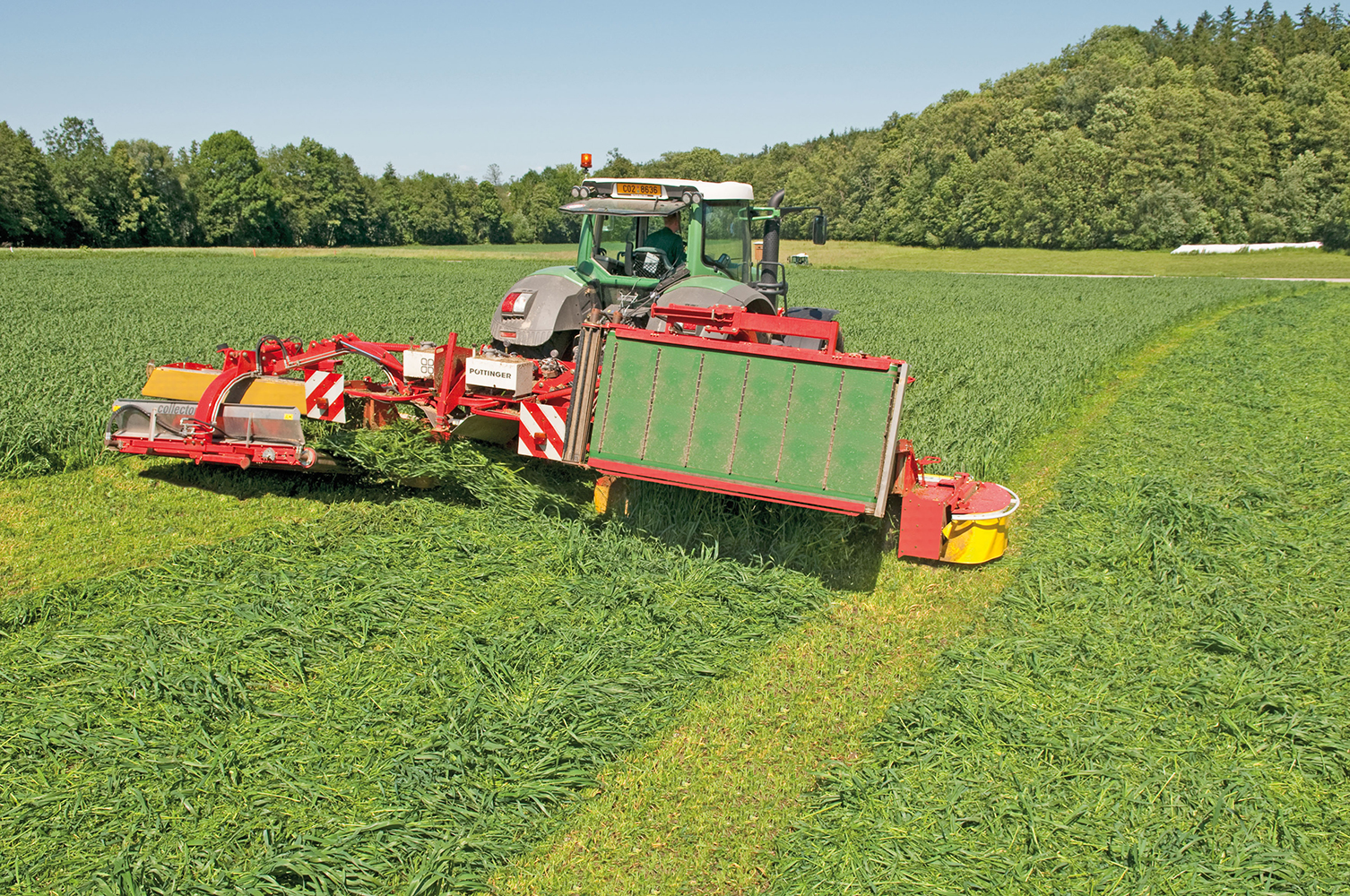

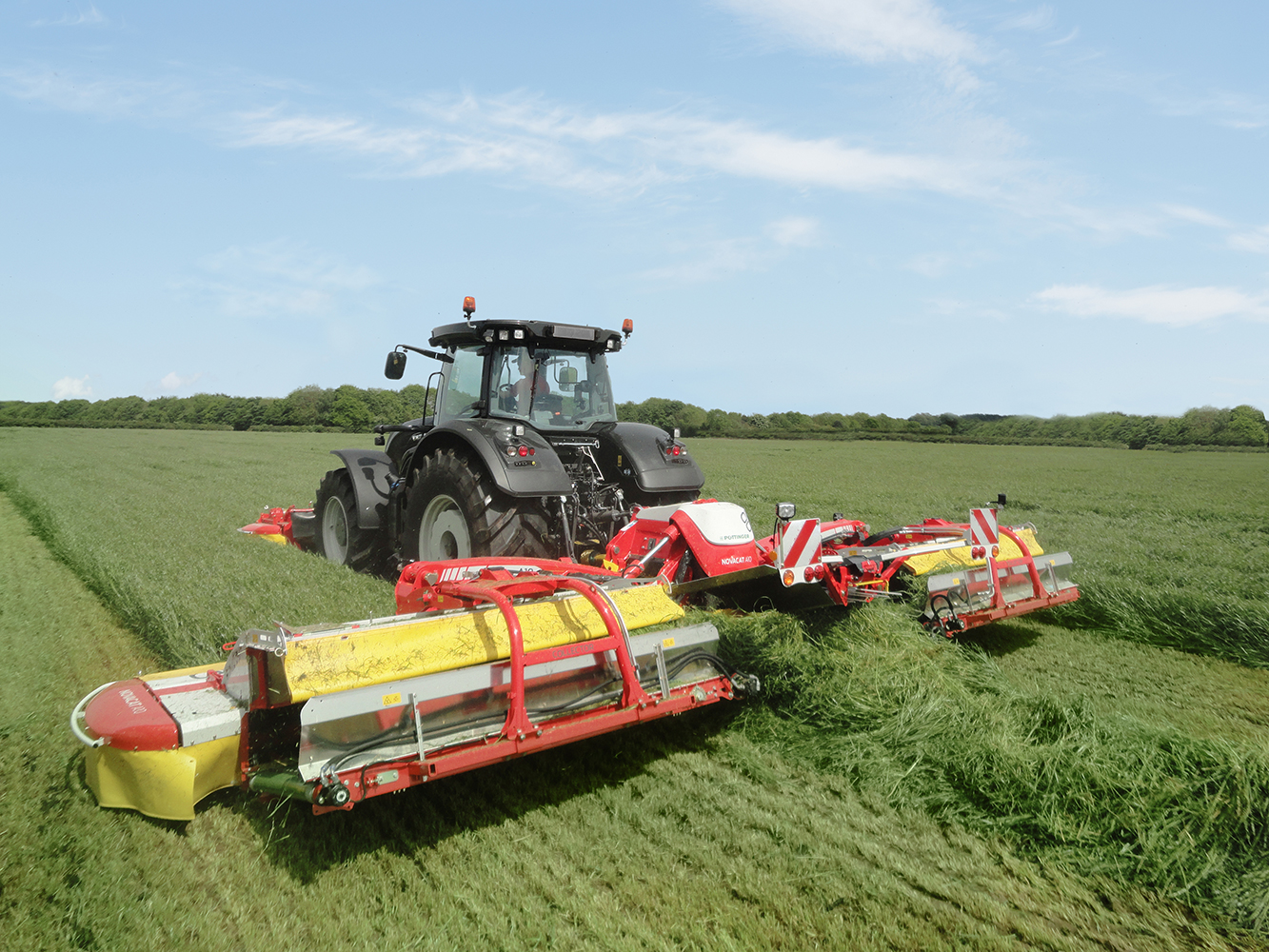

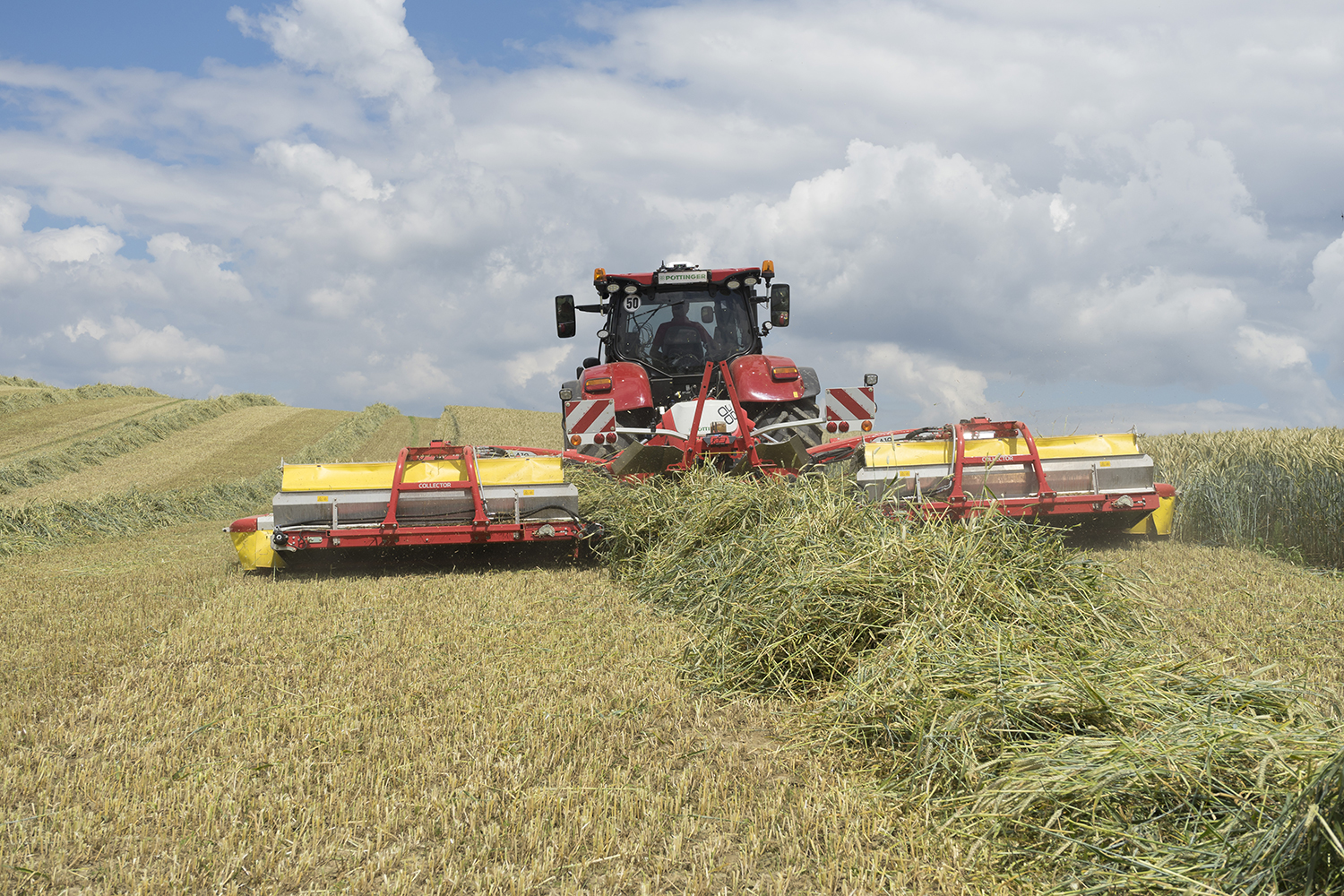

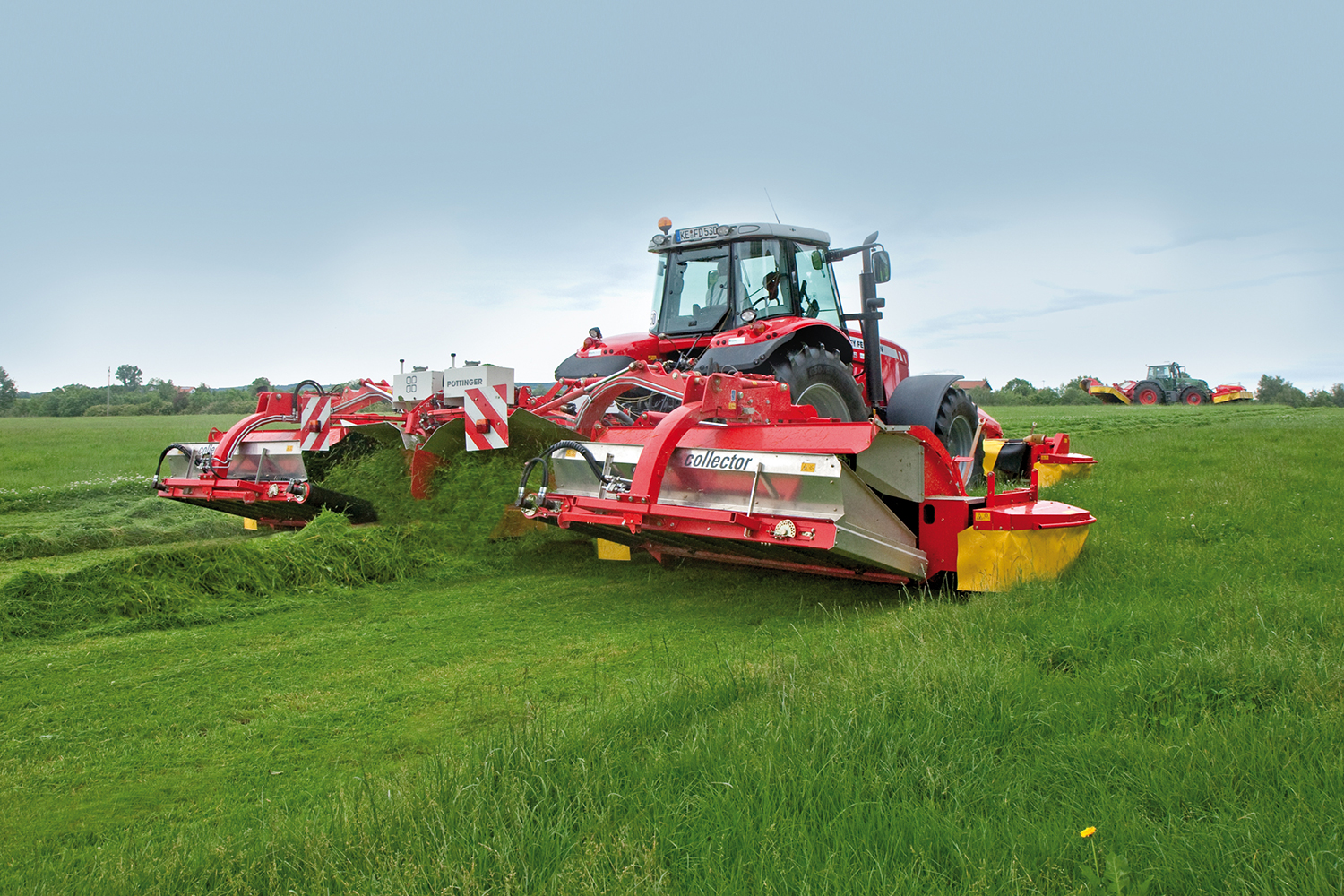

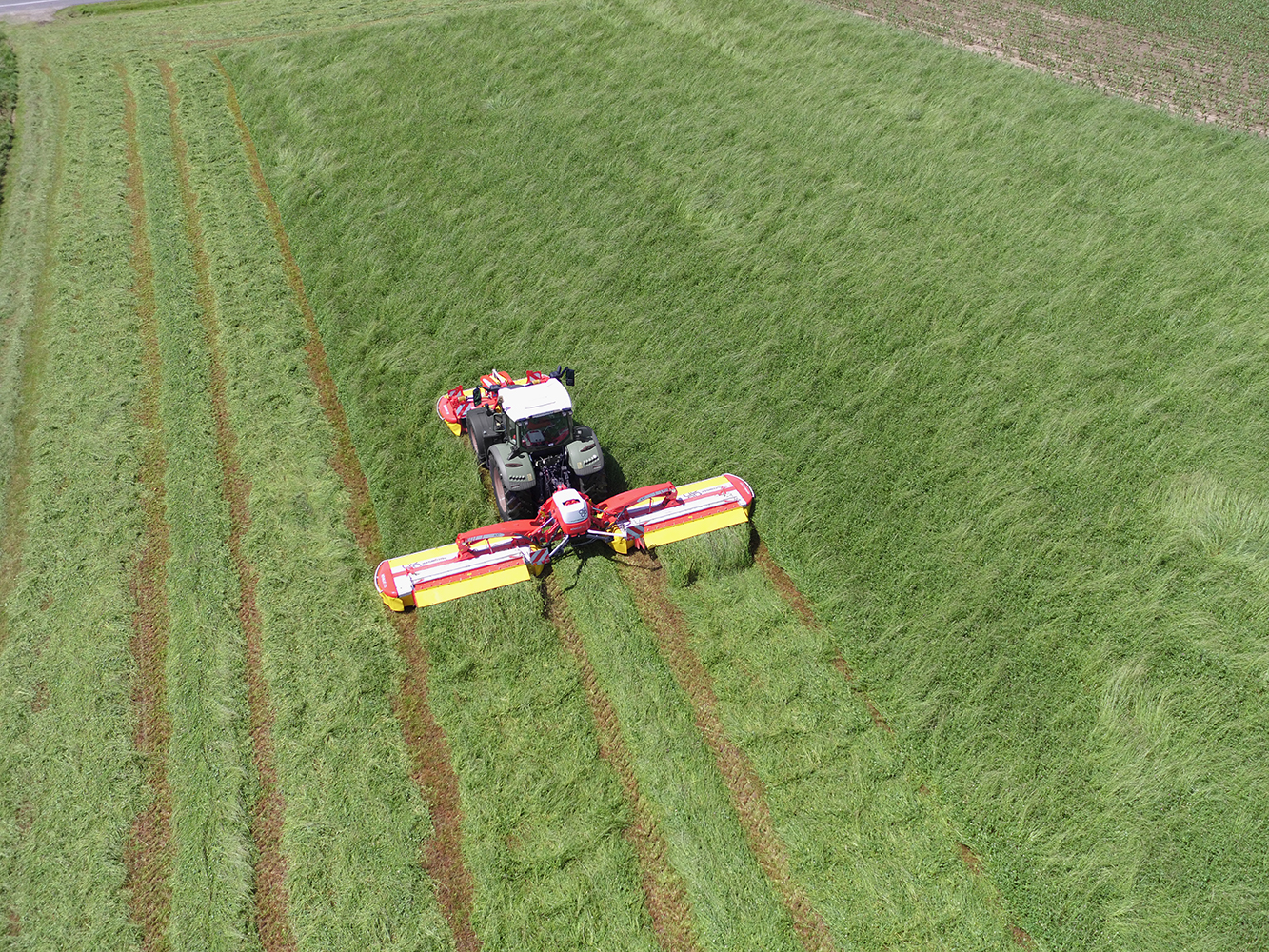

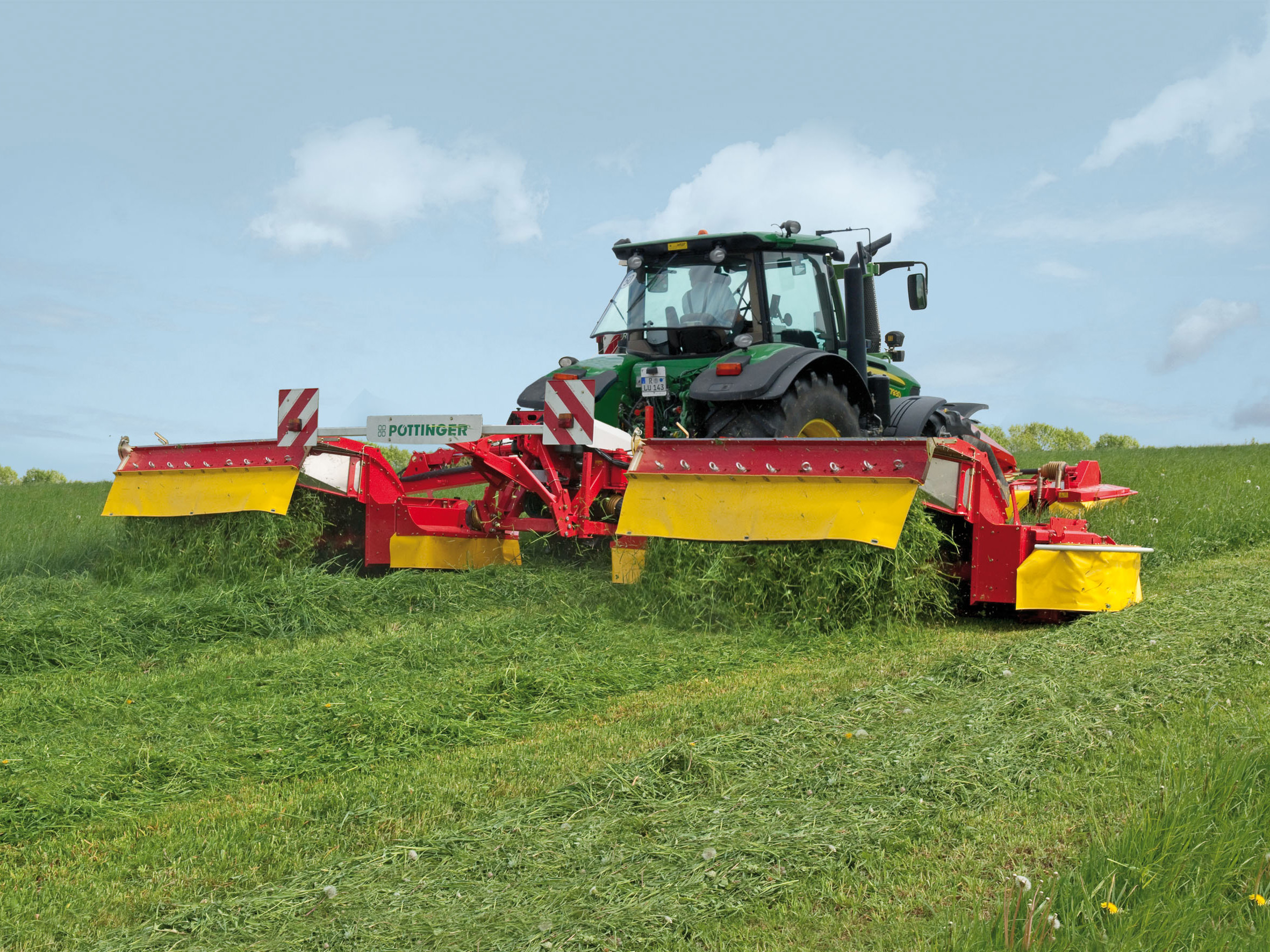

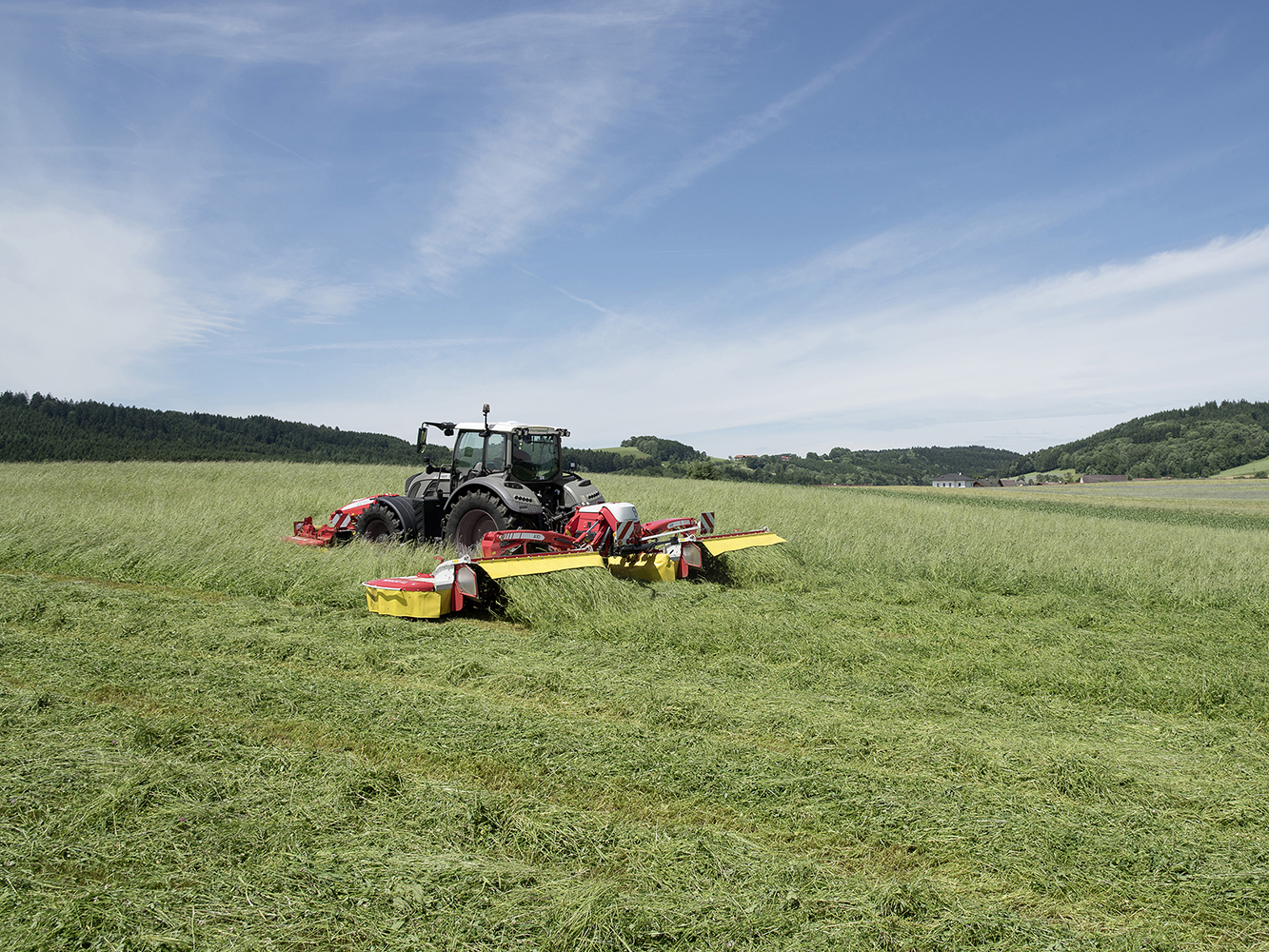

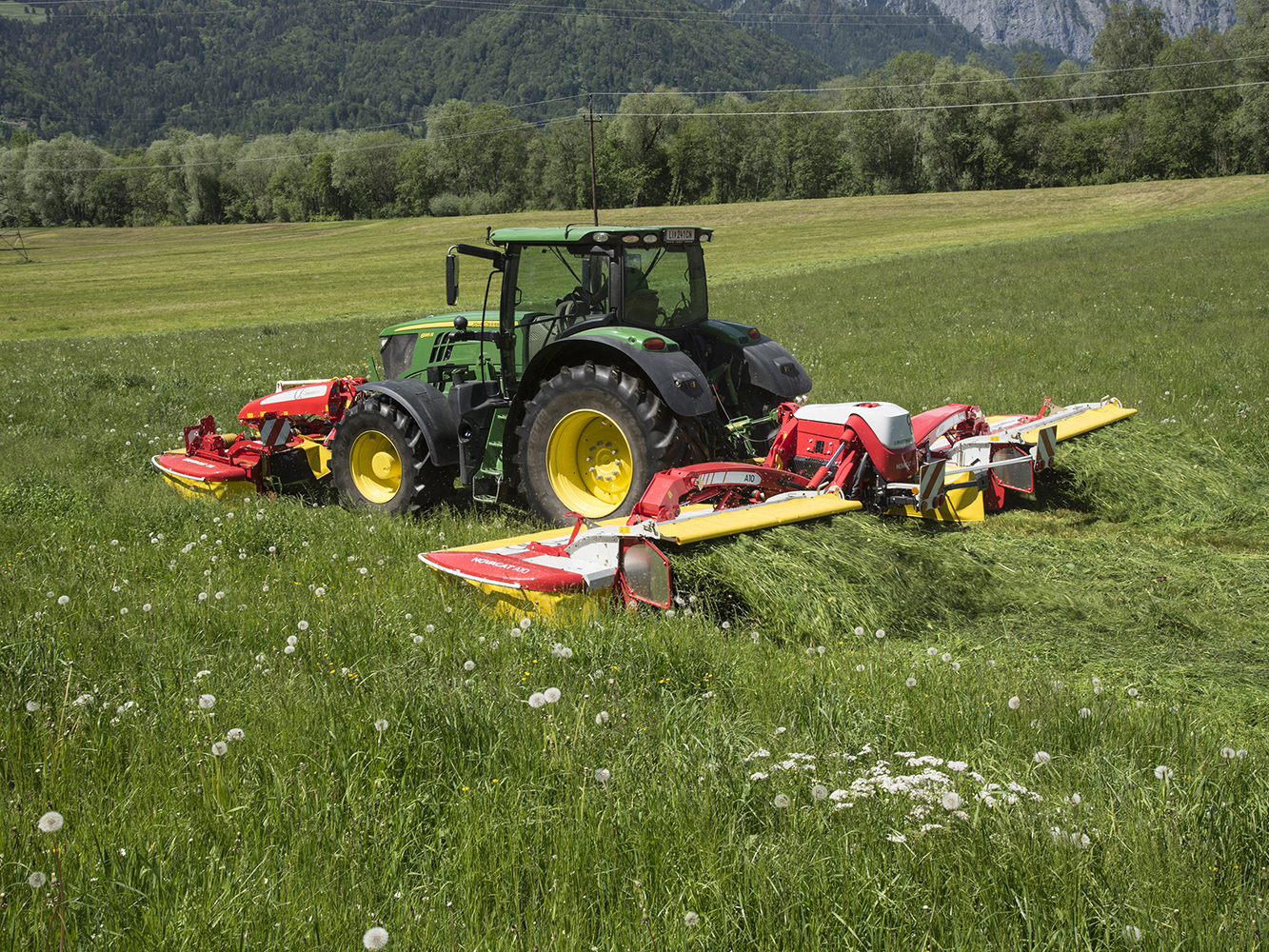

| NOVACAT X8 | NOVACAT X8 ED COLLECTOR | NOVACAT A10 | NOVACAT A10 ED COLLECTOR | |
|---|---|---|---|---|
| Рабочая ширина | 8,3 м. | 8,3 м. | 8,8 - 10,02 м. | 8,8 - 10,02 м. |
| Навеска | задненавесная 3-точечная | задненавесная 3-точечная | задненавесная 3-точечная | задненавесная 3-точечная |
| Вес | 2160 кг | 3800 кг | 2350 кг | 3780 кг |
| Транспортная ширина | 3 м. | 3 м. | 2,75 м. | 2,75 м. |
| Транспортная высота | 4 м. | 4 м. | 3,99 м. | 3,99 м. |
| Число оборотов привода с навеской | 1000 об/мин. | 1000 об/мин. | 1000 об/мин. | 1000 об/мин. |
| Косилочные ножи | 28 шт. | 28 шт. | 32 шт. | 32 шт. |
| Косилочные диски | 14 шт. | 14 шт. | 16 шт. | 16 шт. |
| Требуемая мощность с навеской | 140 л.с. | 180 л.с. | 160 л.с. | 220 л.с. |
| Производительность | 10 га/ч | 10 га/ч | 12 га/ч | 12 га/ч |
| Внешний след | - | - | - | - |
| Быстроизнашивающиеся лыжи | 10 шт. | 10 шт. | 12 шт. | 12 шт. |
| Лыжи для высокого кошения | 10 шт. | 10 шт. | 12 шт. | 12 шт. |
| Лыжи для высокого кошения (внутр.) | - | - | - | - |
| Ширина валка без валкообразующих дисков | 2,1 м. | - | 2,5 м. | - |
| Ширина валка с 2 валкообразующими дисками | 1,7 м. | - | 2,1 м. | - |
| Ширина валка с 4 валкообразующими дисками | 1,3 м. | - | 1,7 м. | - |
| Валкообразующие диски (серийно) | 1 валкообразующий диск слева и справа | - | без валкообразующих дисков | - |
