- Производитель - POTTINGER
- Количество граблин на лопасть - 4 шт.
- Диаметр ротора спереди / сзади - 3/3,15

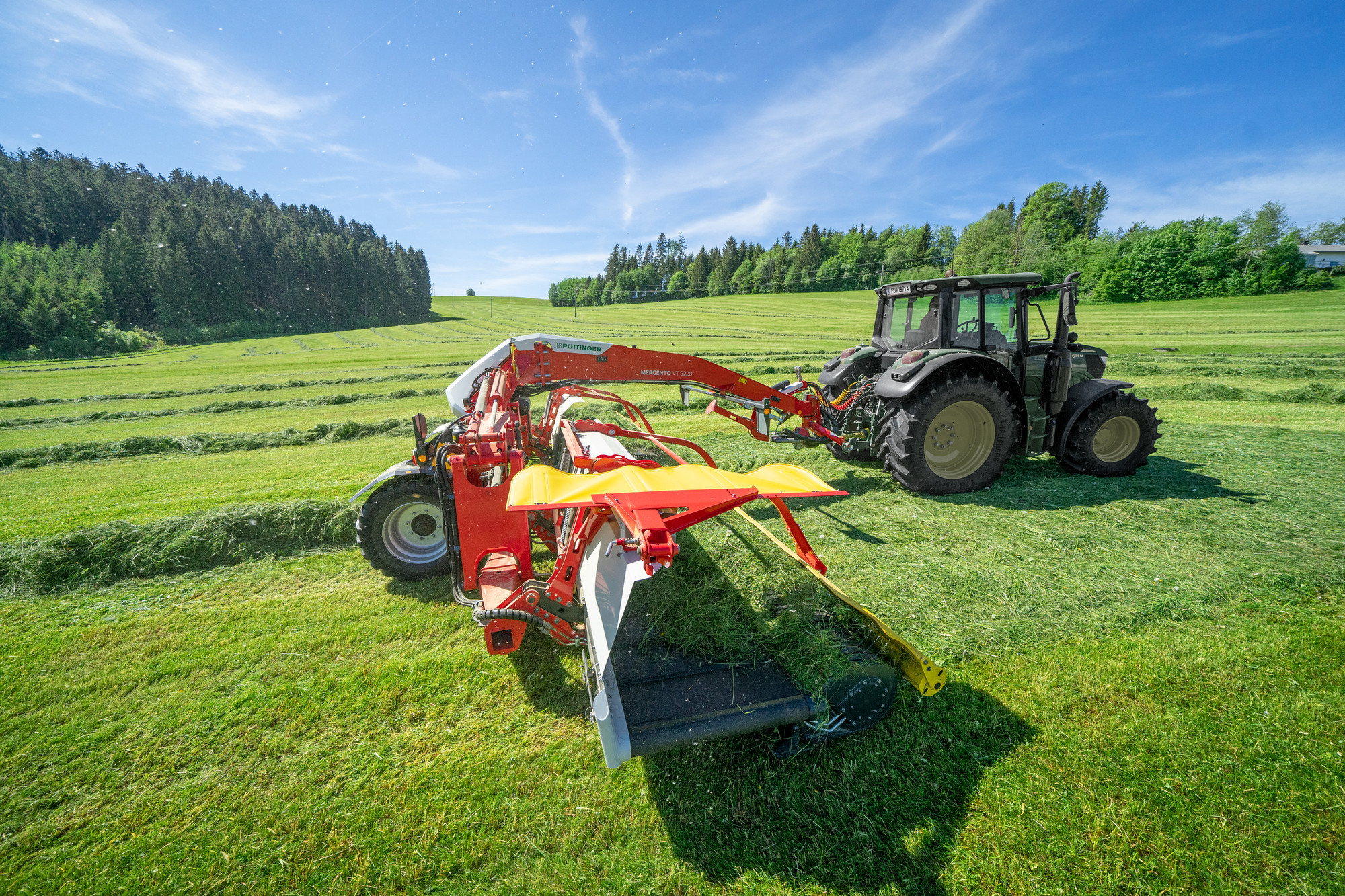

Добро пожаловать в совершенно иной мир валкования. MERGENTO VT 9220 является представителем нового поколения кормозаготовительной техники. Новый ленточный валкообразователь компании PÖTTINGER с рабочей шириной до 9,20 m при укладке центрального валка или до 8,60 m при укладке бокового валка сочетает в себе максимальную универсальность применения и уникальную безопасность эксплуатации при работе с любыми видами культур для получения кормов самого высокого качества. По-настоящему универсальная техника.
Максимальная подбирающая способность при минимальном загрязнении корма возможна благодаря шестирядному управляемому подборщику PÖTTINGER.
Собранный урожай бережно поднимается с земли граблинами управляемого подборщика и ускоряется в направлении поперечного транспортера. Грязь и камни остаются на земле.
Оптимальный подбор корма при любых условиях эксплуатации
Управление направляющей дорожкой гарантирует максимальную пропускную способность при высоких скоростях движения. Надежный сбор корма обеспечивается даже при движении по склонам.
Подборщик каждого блока ленты состоит из двух компонентов. Держатели граблин обеих половин подборщика управляются посредством направляющих дорожек. Две направляющие дорожки установлены по центру в подборщике. По направлению к внешней стороне держатели граблин направляются двумя опорными дисками.
Благодаря данной инновационной конструкции граблины расположены вплоть до края подборщика. Это обеспечивает чистый подбор корма по всей поверхности, особенно при укладке бокового валка — когда оба блока ленты работают непосредственно рядом друг с другом.

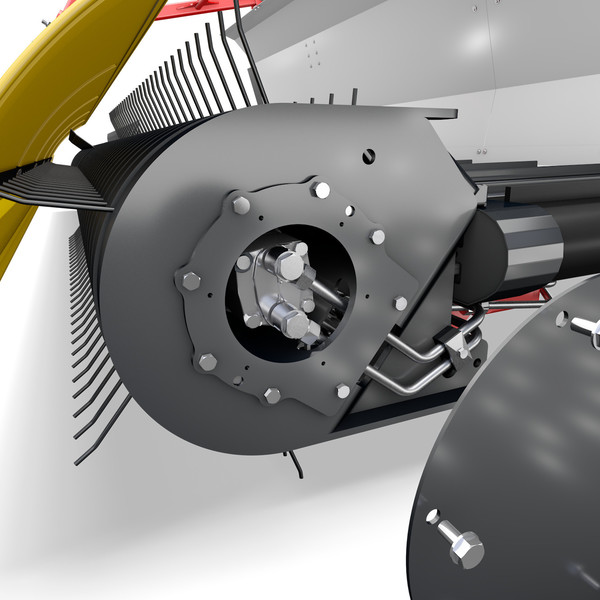

Подборщик каждого блока ленты приводится в действие гидромотором. Он удобен для доступа на соответствующем внешнем конце подборщика. Частота вращения легко регулируется в зависимости от скорости движения и условий эксплуатации посредством регулирования частоты вращения вала отбора мощности (ВОМ).

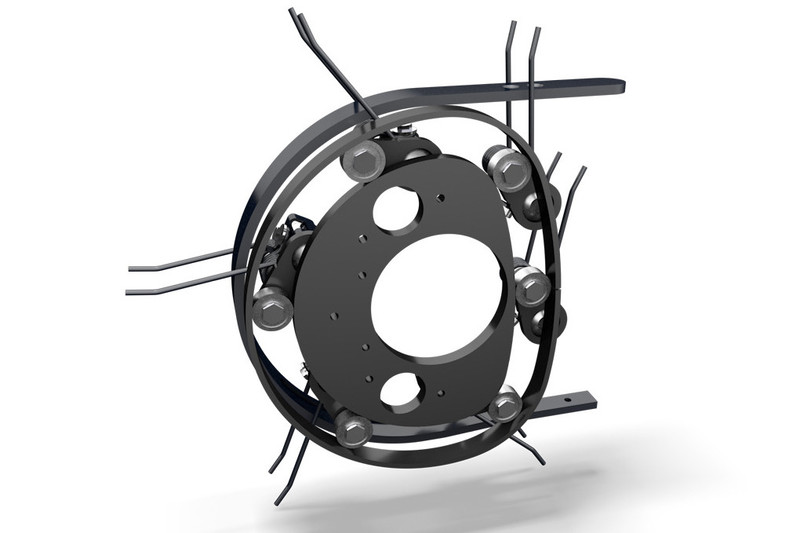

Форма направляющей дорожки обеспечивает точное движение граблин. Рычаги управления с вальцом направляют держатели граблин по дорожке. Данный узел имеет прочную конструкцию и рассчитан на максимальный срок службы.
Подборщик был подвергнут испытанию на прочность в нашем Центре технологий и инноваций, которое он прошел блестяще.
Расположение граблин вблизи земли обеспечивает наилучшее копирование поверхности без прокалывания дернины.
Кроме того, используется управляемый подборщик со значительно меньшей скоростью, чем обычно. Это еще больше минимизирует потери скошенной массы при использовании MERGENTO.

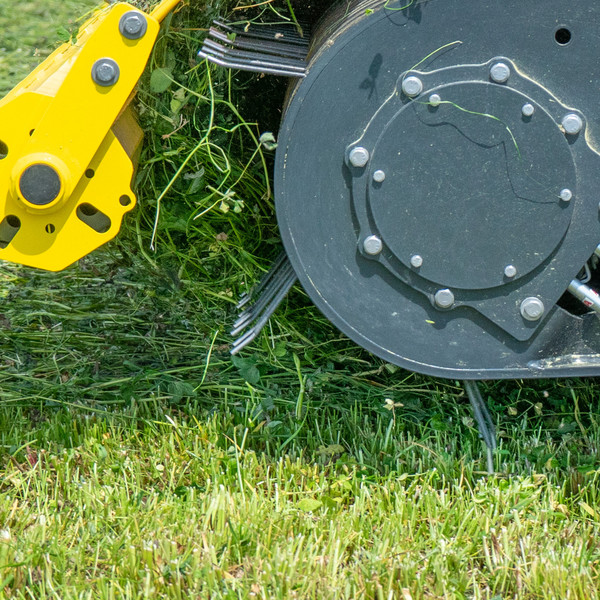

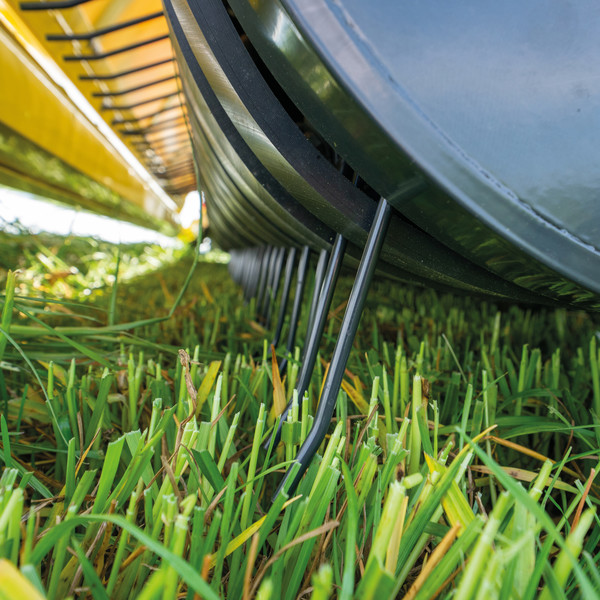

Граблины подборщика выгнуты вперед, что упрощает захват.
Такая конструкция активно приподнимает корм от земли — как вилы. Это гарантирует надежный подбор корма без потерь, даже при работе с коротким кормом.
Подборщик может быть установлен на несколько большем расстоянии от земли. Это не только обеспечивает чистоту корма, но и защищает всю машину и дернину.

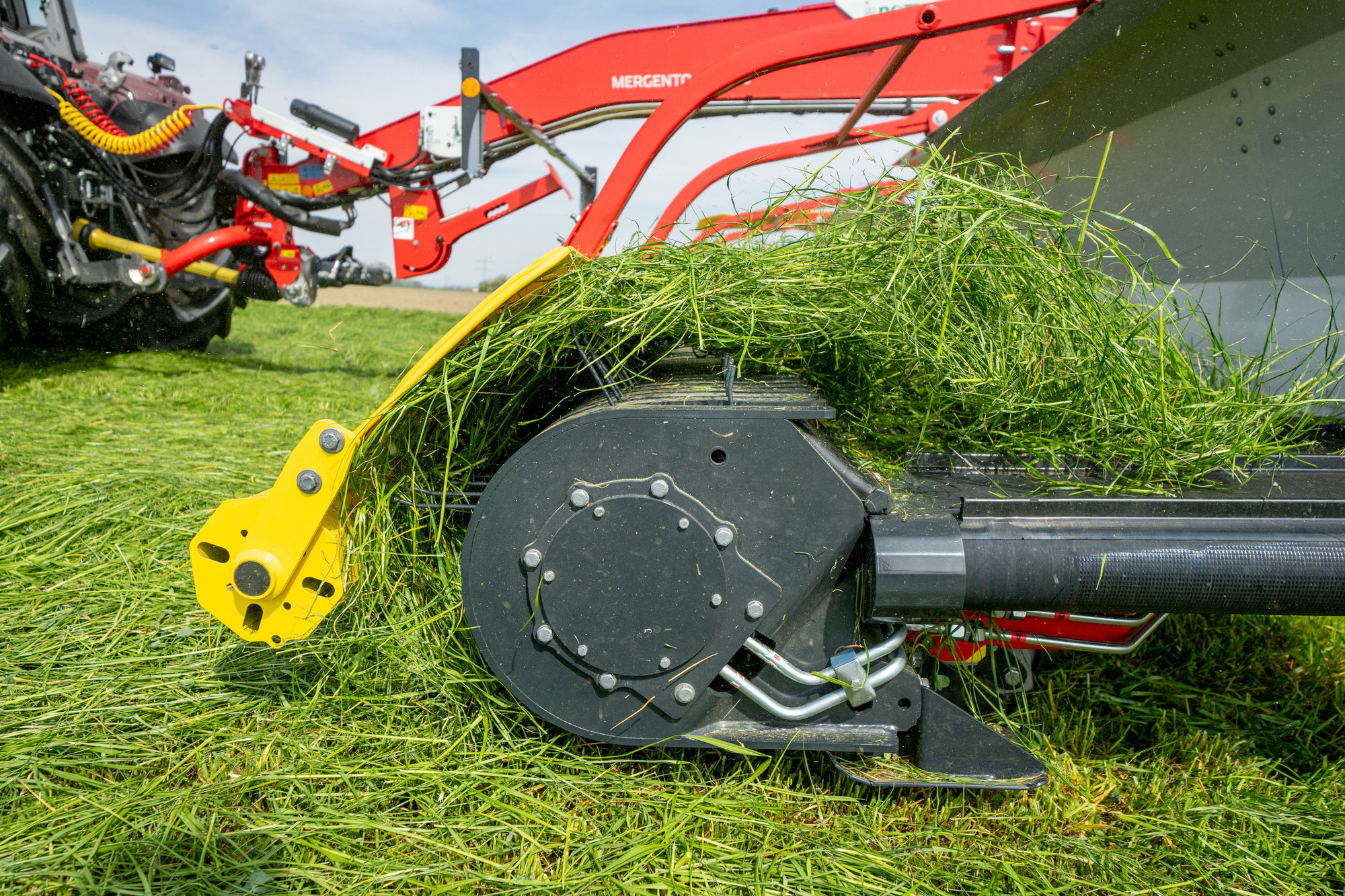

Благодаря управлению направляющей дорожкой граблины подают урожай по всей длине очень близко к поперечному ленточному транспортеру. Только у самой ленты они опускаются вниз под прямым углом.
В отличие от неуправляемого подборщика, в данном случае сила инерции действует точно в направлении поперечного ленточного транспортера до самого конца. Нет опасности того, что корм будет «втянут» в чистики в конце.
Это гарантирует наилучший поток корма при любых условиях эксплуатации.

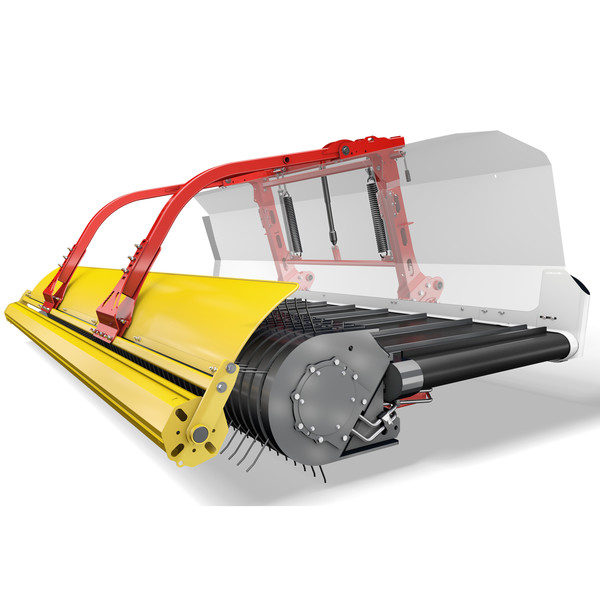

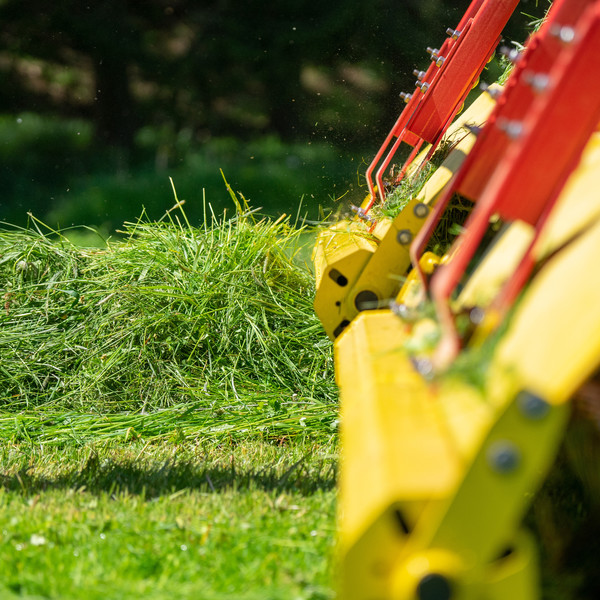

Прижимной валец
MERGENTO — настоящий «командный игрок» в цепочке сбора урожая. Это означает, что следующие машины также будут отличаться высочайшей производительностью.

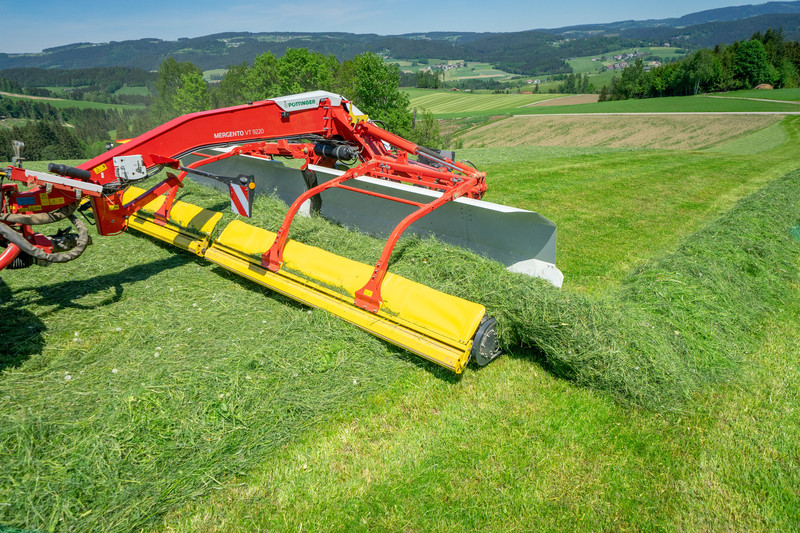

Как это происходит? Очень просто; он оставляет идеально сформированные валки — на самых разных культурах.

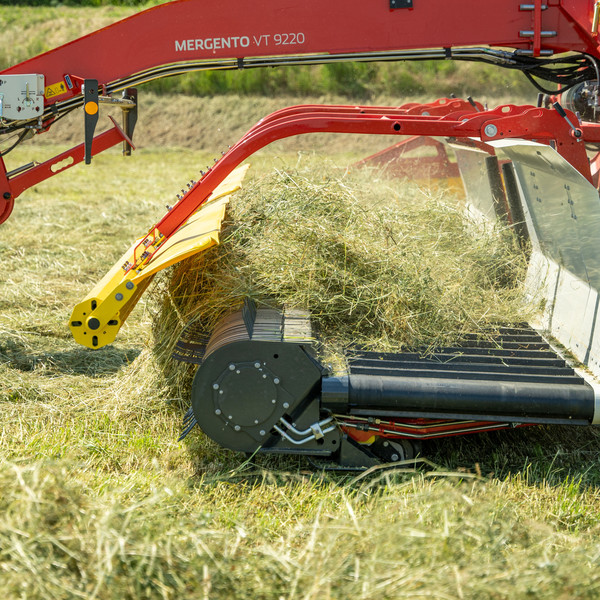

Для этого необходим непрерывный поток корма. Наряду с управляемым подборщиком решающую роль играет прижимной валец. Он поддерживает подборщик как во время захвата культуры, так и во время дальнейшего перемещения в направлении поперечного транспортера.
В частности, при работе с коротким кормом и на пастбищах постоянного пользования прижимной валец гарантирует безупречную работу ленточного валкообразователя и тем самым равномерное размещение валков.
Прижимной валец подпружинен и может оптимально адаптироваться к объему поступающего корма. При больших массах он просто отклоняется вверх. Для предотвращения резкого движения вверх также установлен газонаполненный амортизатор. Минимальное расстояние между подборщиком и прижимным вальцом можно легко отрегулировать в зависимости от культуры и скорости движения.
Валец поддерживает подборщик во время подбора корма. Он регулирует лежащий на земле корм и слегка сжимает его, что приводит к равномерной и одновременно более высокой производительности подборщика. Он вращается в направлении движения и плавно перемещается по кормовой массе.
Кроме того, предотвращается возможное разбрасывание корма при коротких культурах, так как вращательное движение вальца направляет корм в нужном направлении.
Перегородка прижимает корм к подборщику. За счет ускорения корма в направлении поперечного ленточного транспортера создается канал. Урожай получает достаточный импульс и равномерно укладывается по всей глубине ленты, даже при движении по склонам.
Благодаря пружинно-демпферной подвеске перегородка вместе с подающим вальцом может отклоняться вверх при большой кормовой массе.
При необходимости прижимной валец можно отключить несколькими простыми действиями.

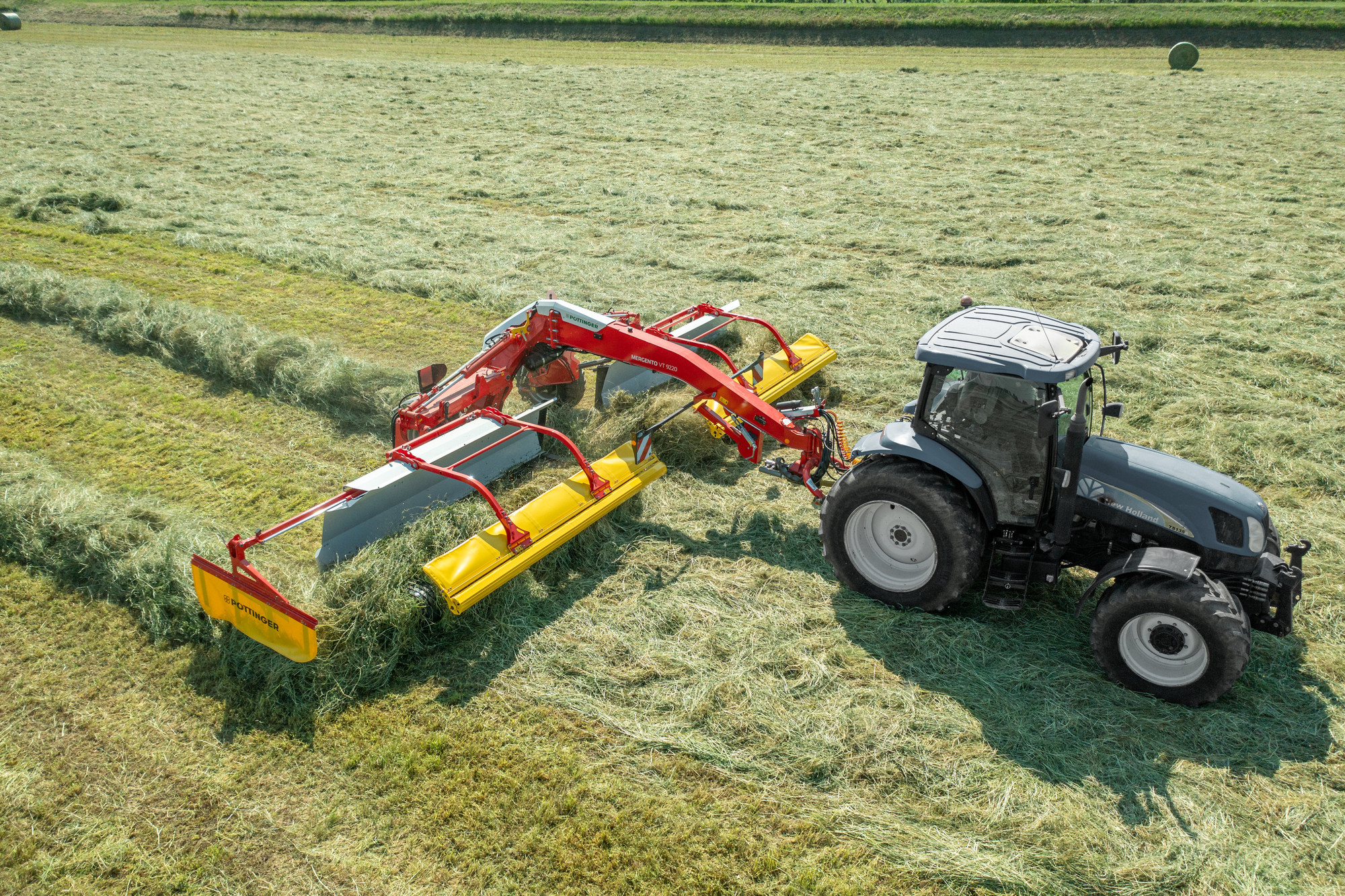

Это может быть особенно полезно для громоздких культур, таких как сено, солома или люцерна.

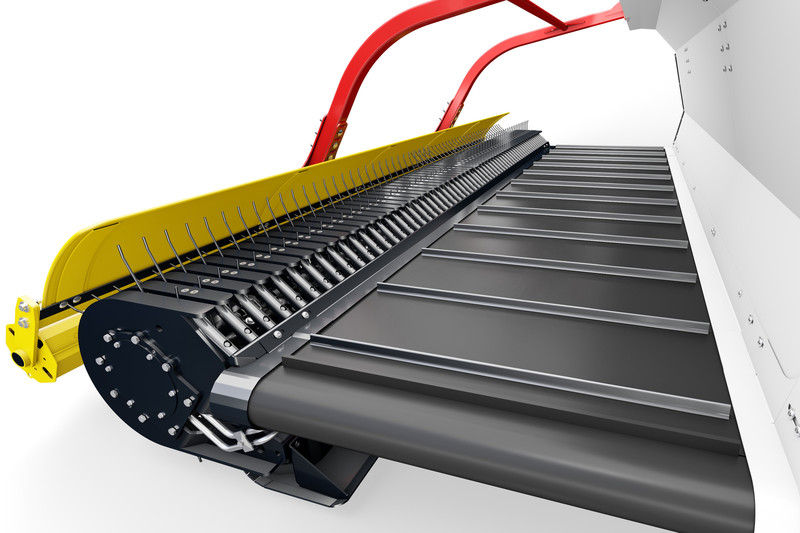

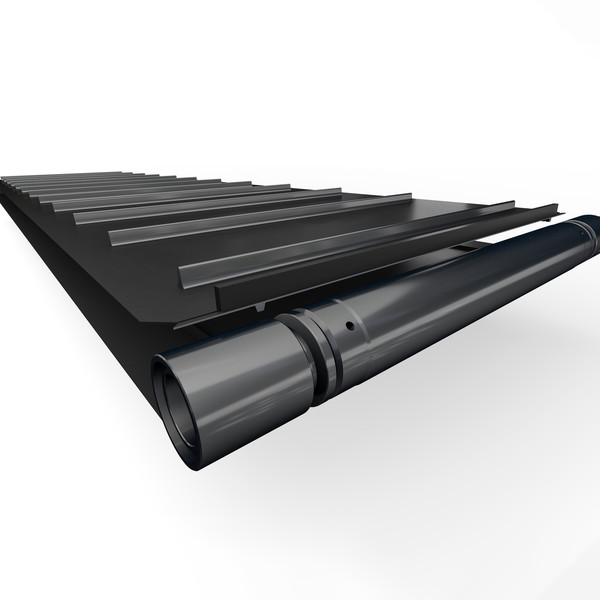

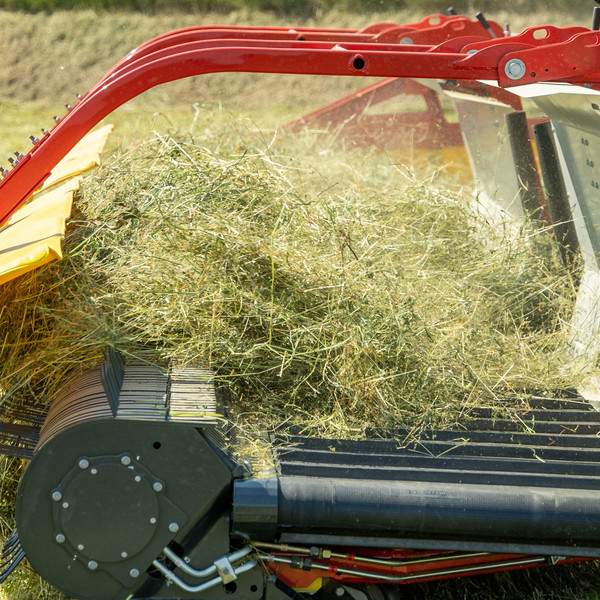

Два поперечных ленточных транспортера отличаются мощностью и прочностью. Они загружаются подборщиком на всю глубину и переводят культуру в сторону, где она укладывается в виде рыхлого валка.
Максимальная производительность
Благодаря задней стенке высотой 900 mm и поперечным ленточным транспортерам глубиной 900 mm MERGENTO безотказно работает даже с большими массами корма. Поперечины обеспечивают безопасное перемещение по направлению к валку даже таких объемных культур, как сено или солома.
Поперечные ленточные транспортеры рассчитаны на максимальный срок службы. Лента изготовлена из резины, армированной тканью. Поперечины привулканизированы к поверхности ленты для прочного соединения. С внутренней стороны две продольные перегородки также привулканизированы. Они проходят в направляющих пазах отводящих роликов и предохраняют поперечный ленточный транспортер от соскальзывания в сторону.
Поперечный ленточный транспортер расположен на 120 mm ниже точки передачи подборщика. В результате корм практически сам падает на ленту. Каждая последующая подача корма продвигается и заполняет ленту до самой задней части. Это гарантирует идеально сформированные валки и функциональную безопасность как при движении вниз по склону, так и при работе с коротким кормом.

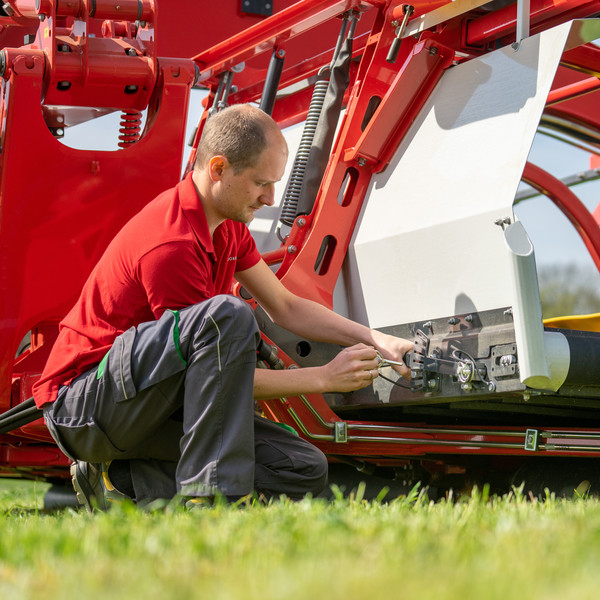

Натяжение лент можно регулировать быстро и без инструментов, поворачивая перфорированный диск в задней части.
Для удобства обслуживания и очистки два поперечных ленточных транспортера могут быть разделены.
Надежное винтовое соединение по всей ширине ленты, с одной стороны, гарантирует долговечность, а с другой стороны, позволяет быстро снять ленту.
Это означает, что отводящие ролики при необходимости можно легко очистить.

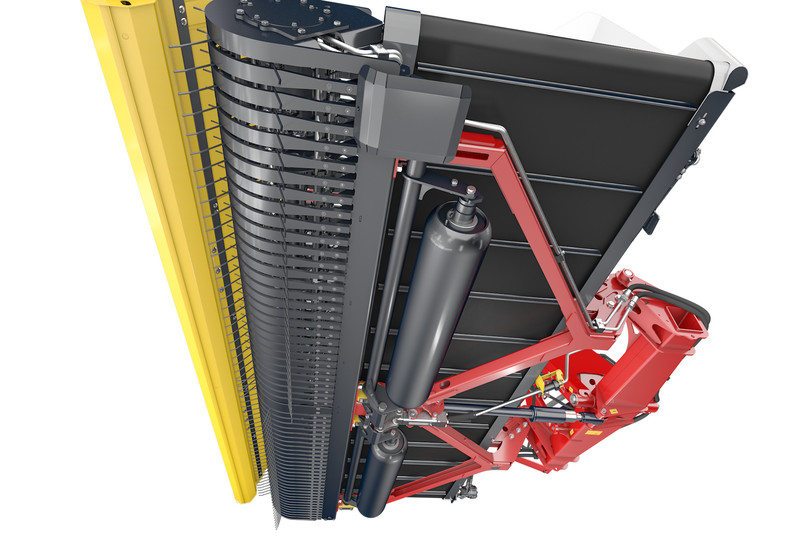

Два опорных катка на каждый блок ленты расположены очень близко к зацеплению граблин подборщика и идеально направляют его по любой неровной поверхности. Они копируют поверхность почвы почти по всей рабочей ширине. Это обеспечивает плавный ход даже на неровных и мягких почвах.
По сравнению с полозьями ролики не подвержены износу. Кроме того, отсутствует риск размазывания на влажных почвах.
Дополнительные полозья
Оба блока ленты имеют дополнительные полозья на внешней стороне. Они располагаются немного выше контактных роликов. Они соприкасаются с землей только в исключительных случаях и предотвращают загрязнение корма или повреждение подборщика на краях уступа.

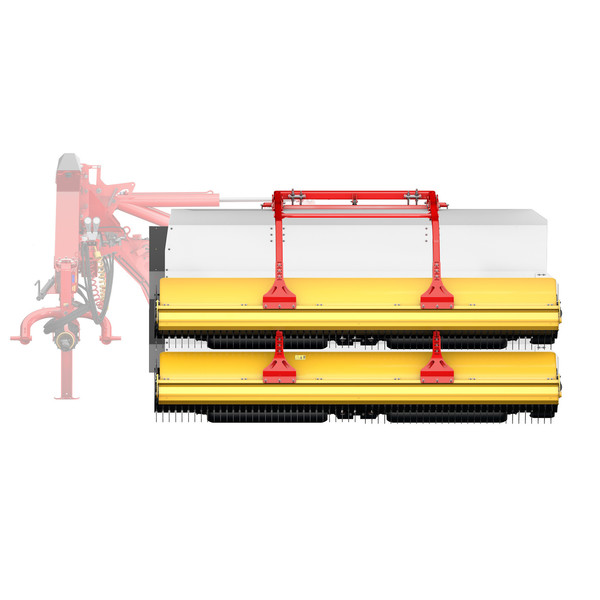

Рабочая высота регулируется положением опорных катков. Для этого в задней части каждого из двух блоков ленты установлена рукоятка для регулировки.
Для поддержания низкой загрязненности корма граблины в идеале должны проходить на расстоянии не менее 3 cm от земли.

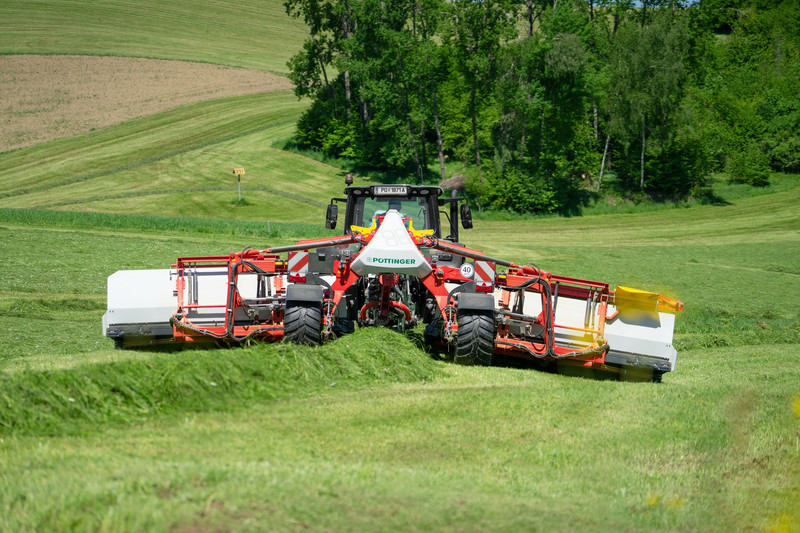

Полностью подвижная центральная навеска блоков ленты обеспечивает постоянную разгрузку по всей рабочей ширине и в то же время создает основу для трехмерной адаптации к особенностям поверхности почвы. Гениальная кинематика стрелы молниеносно реагирует на любые неровности грунта. В то же время гидравлическая разгрузка двух стрел обеспечивает низкое контактное давление двух блоков ленты. Это означает:
уменьшение тяговой нагрузки на раму ленточного валкообразователя
максимально бережное отношение к почве.
Регулирование гидравлической разгрузки осуществляется через блок управления двойного действия. Манометр для считывания давления на опору встроен в навесную раму.
Идеальное копирование поверхности почвы

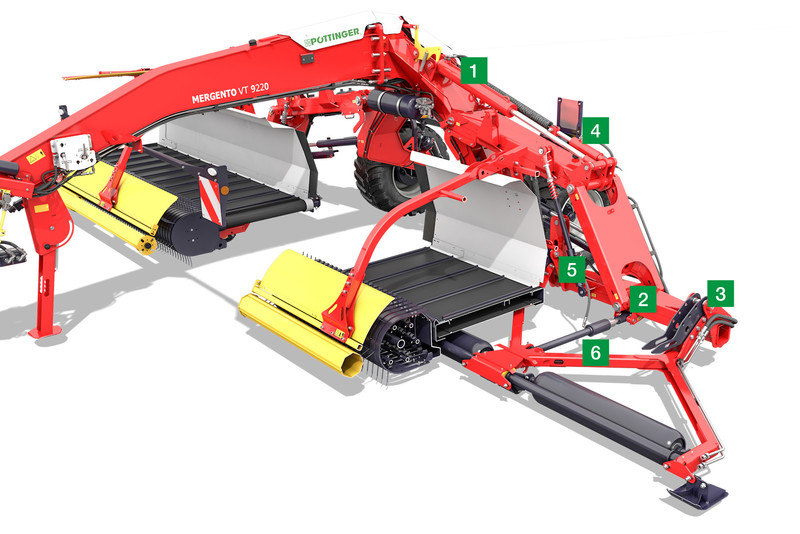

1 Гидравлический цилиндр на стреле
2 Маятниковая опора для поперечного колебания
3 Рычаг для регулировки наклона
4 Гидравлическая разгрузка
5 Стабилизирующий цилиндр для поперечного колебания
6 Стабилизирующий цилиндр для регулировки наклона
Гидравлический цилиндр на стреле опускает блок ленты и, наконец, освобождает его в плавающем положении для вертикального копирования поверхности почвы. Достигается подвижность по высоте +475 mm / - 195 mm.

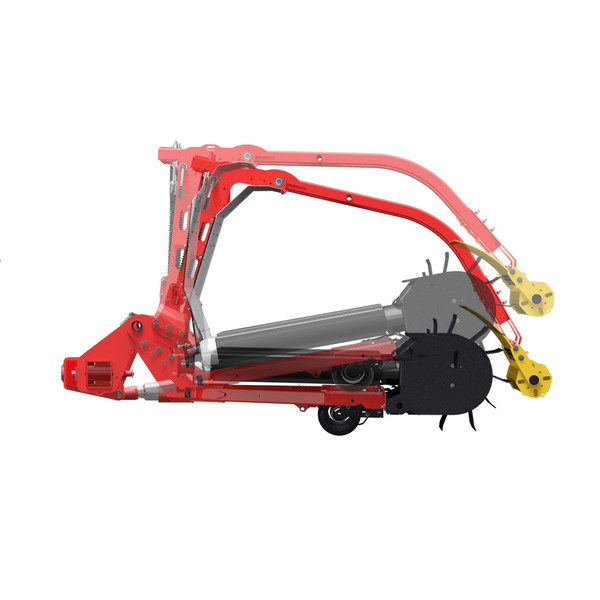

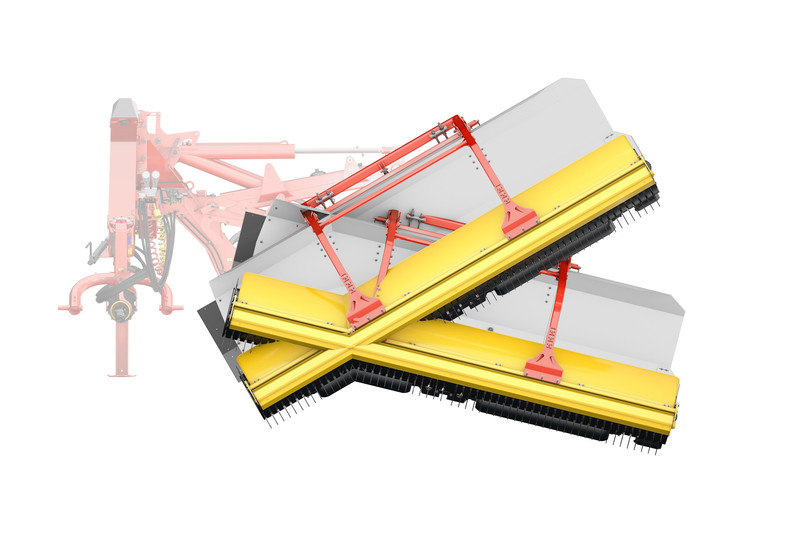

Маятниковая опора обеспечивает значительную регулировку наклона блока ленты в поперечном направлении. Вместе с движениями стрелы вверх и вниз достигается большой поперечный размах +30 ° / -13 °.

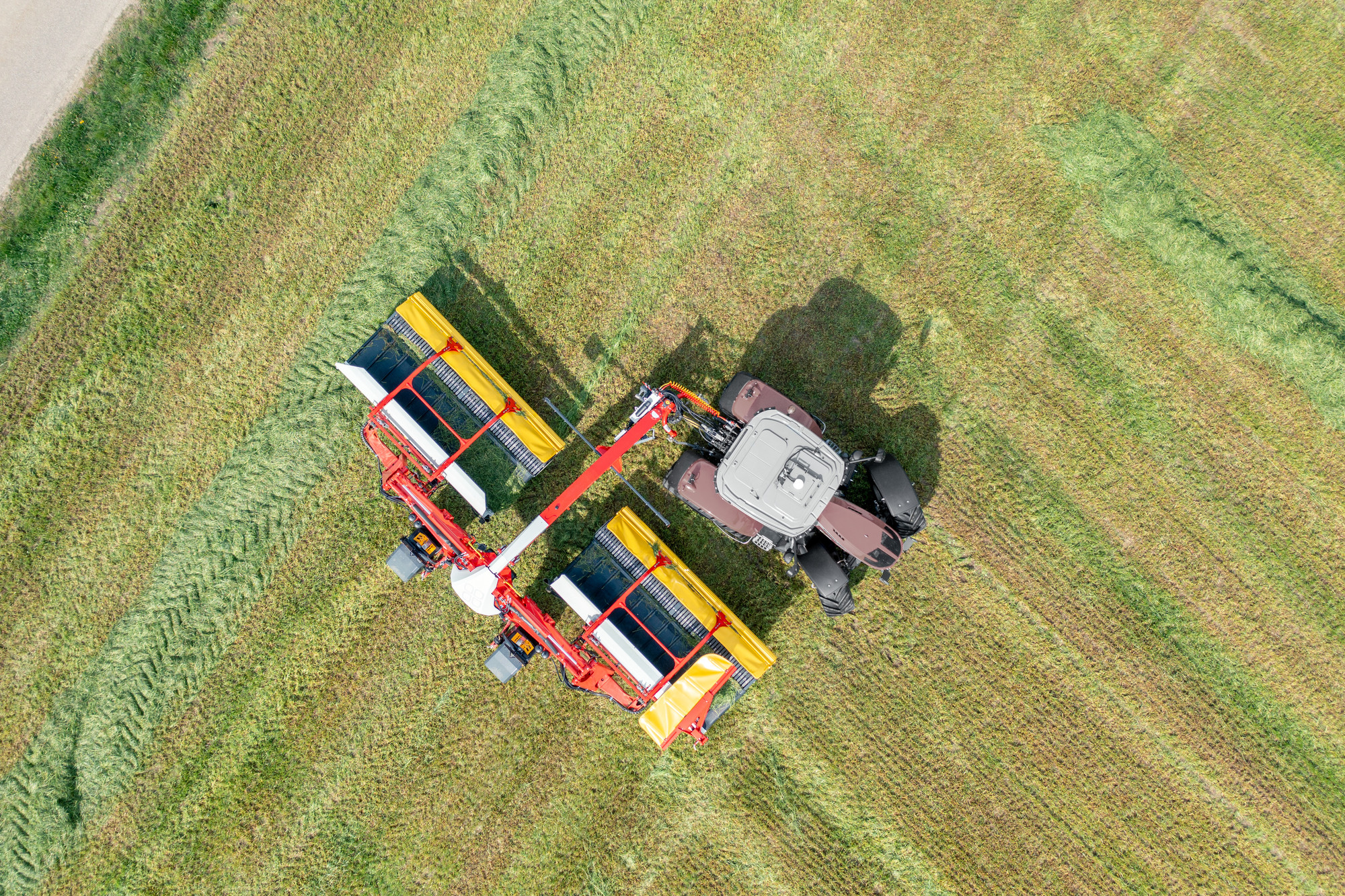

На краю поля блок ленты фиксируется гидравлическим цилиндром, чтобы предотвратить его раскачивание.
Низко расположенное шарнирное соединение между верхней осью поворота и нижним гидравлическим рычагом обеспечивает молниеносную регулировку наклона в направлении движения.
В случае приближения к неровностям поперечные ленточные транспортеры могут откидываться вверх на 11,5 ° в направлении движения. Таким образом, граблины подборщика не царапают поверхность.

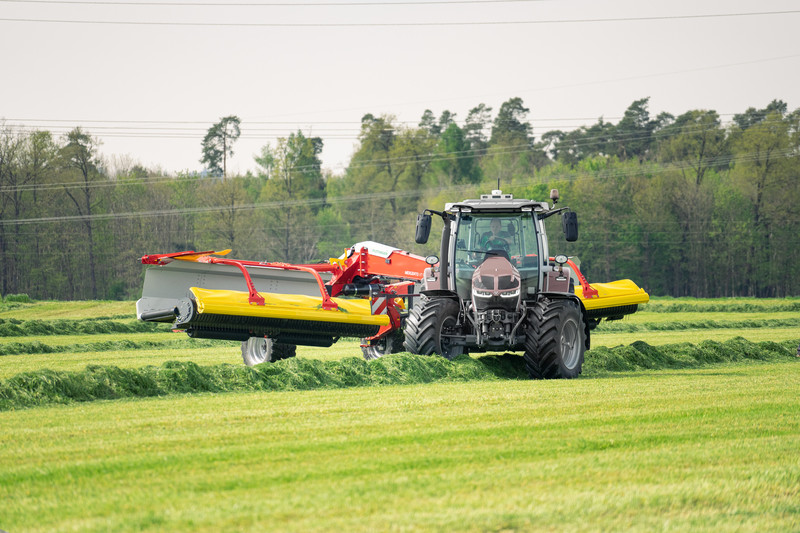

На краю поля высокий просвет гарантирует, что даже большие валки будут пройдены без повреждения машины.
530 mm в положении бокового валка
580 mm в положении центрального валка
Для этого стрелы поднимаются вертикально, а подборщик дополнительно откидывается назад. Полная высота подъема достигается быстро, и это позволяет быстро выполнять повороты.

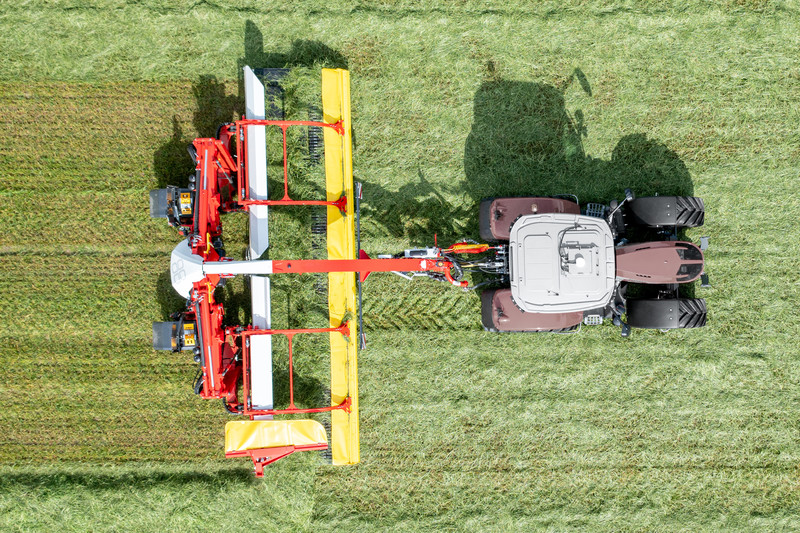

Благодаря вертикальному подъему, два блока ленты не разделяются в режиме заготовки бокового валка, что исключает риск падения корма на землю.
Для работы на необработанных участках и краях поля в стандартном режиме центрального валка доступен механизм индивидуального подъема роторов с электрическим предварительным выбором.
Гидравлический привод

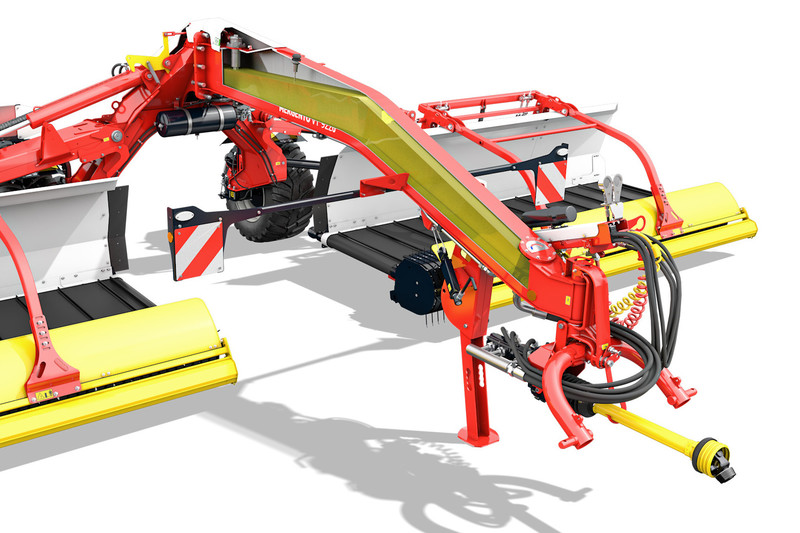

Как подборщик, так и поперечный ленточный транспортер имеют гидравлический привод. Гидравлический насос, состоящий из трех блоков, делает возможным независимое управление подборщиком, а также левым и правым поперечным ленточным транспортером.
Гидравлический насос расположен непосредственно на раме. Это означает, что карданный вал всегда движется по прямой, даже при поворотах. Гидравлический насос приводится в действие от ВОМ 540 U/min. Для экономии топлива 540 E может работать на пониженных оборотах двигателя.
r 160 l масляный бак для гидравлической системы защищен и встроен в основную раму.
Нашим инженерам удалось создать компактную машину, которая выдерживает самые высокие практические требования. При собственном весе 4.750 kg MERGENTO предлагает сбалансированное сочетание прочности и максимальной защиты почвы.

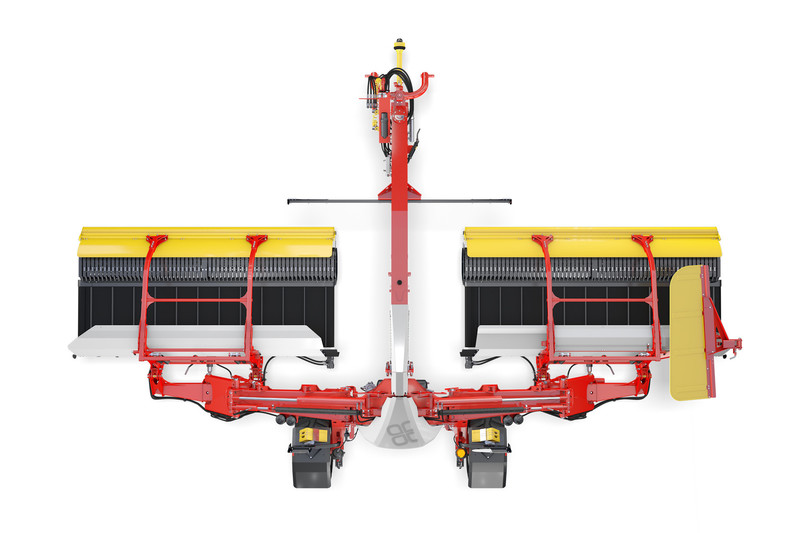

Основной конструкцией ленточного валкообразователя PÖTTINGER является прочная, но простая рамная конструкция. Дышло тонкое, что обеспечивает наилучший обзор с сиденья трактора на блок ленты подборщика. Кроме того, высокая рама и большое расстояние между двумя поворотно-откидными кулаками обеспечивают максимальный просвет 2,00 m x 1,30 m для центральных валков.
Две различные шины доступны для заказа с завода.
400/70-20 стандартная версия
500/45 R 22.5 опциональная версия
MERGENTO прицепляется к трактору через сцепку на нижней тяге кат. III/2. Он предназначен для особо сильного поворота управляемых колес. Все кабели и шланги стянуты креплениями к центру.

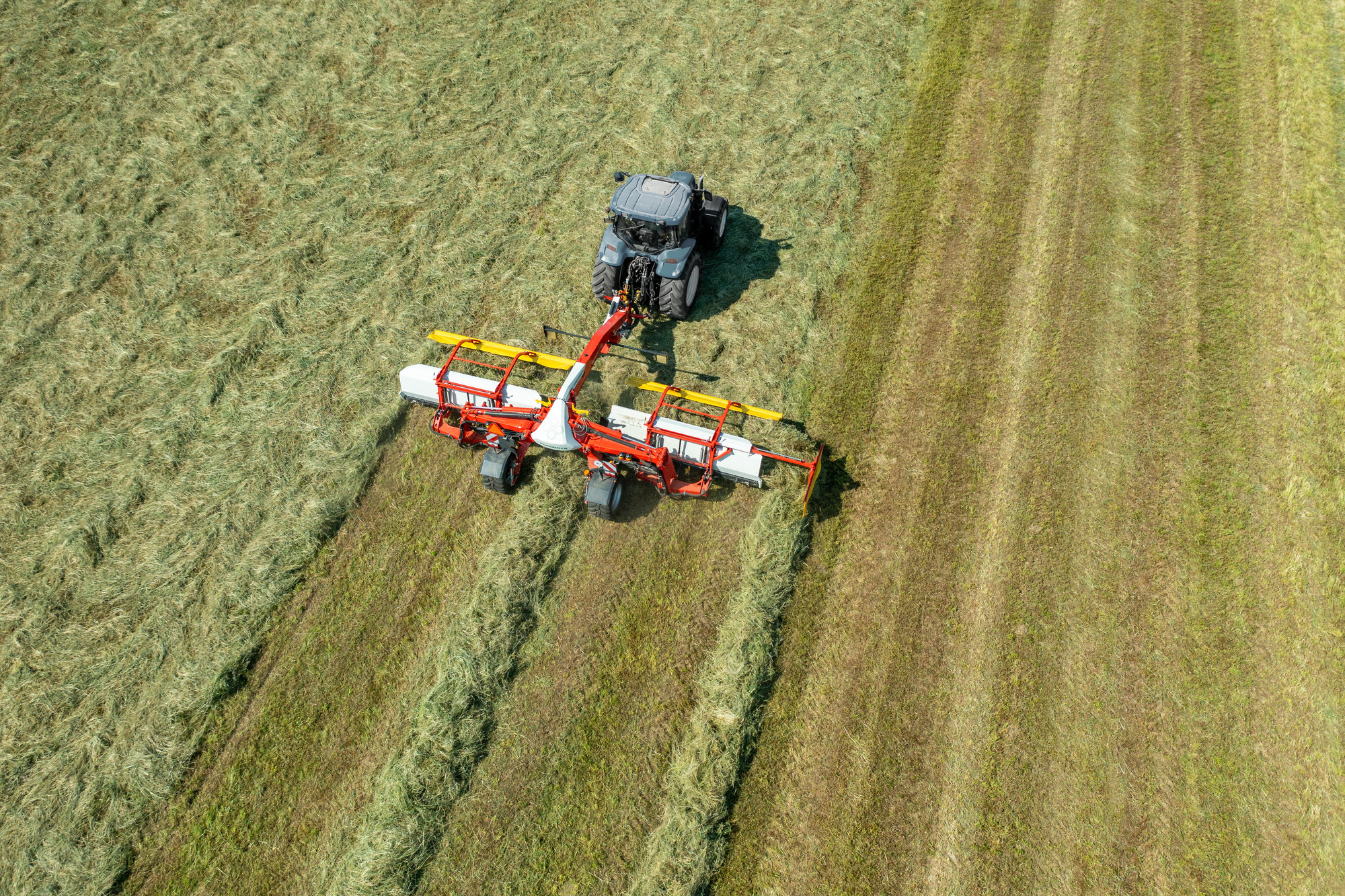

Мы предлагаем MERGENTO с двумя различными вариантами эксплуатации, отвечающего вашим конкретным требованиям:
Любой терминал ISOBUS
Терминал оператора SELECT CONTROL
Управление функциями гидравлики осуществляется непосредственно через терминал оператора. Для функций, управляемых посредством гидравлики трактора, оба варианта управления работают как электрическое преселекторное выключение. В этом случае сама операция выполняется через блок управления на тракторе.
На MERGENTO расположен совместимое с ISOBUS преселекторное управление SELECT — т. е. рабочий компьютер. К нему можно подключить либо соединительный кабель ISOBUS, либо терминал оператора SELECT CONTROL.

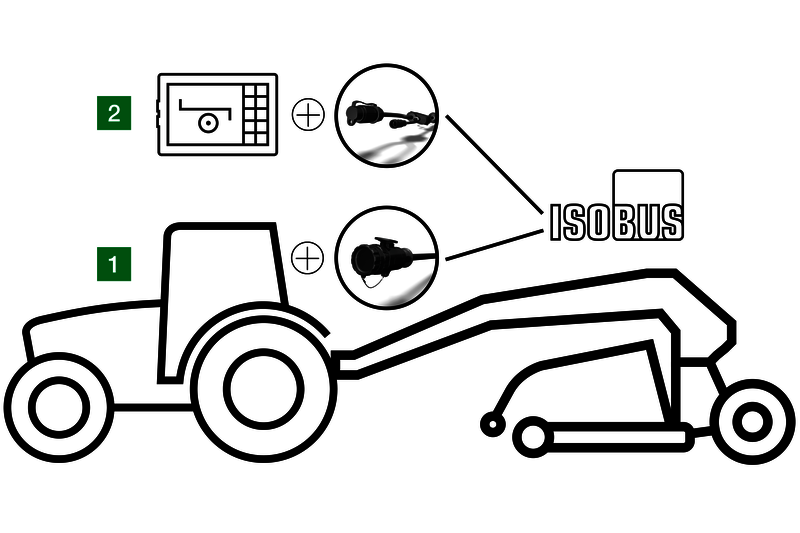

1 Соединительный кабель ISOBUS:
Управление функциями осуществляется просто с помощью терминал трактора ISOBUS. Подача питания обеспечивается посредством соединительного кабеля.
2 Терминал оператора SELECT CONTROL:
Управление функциями осуществляется с помощью поставляемого в качестве опции терминала оператора. Для подачи питания на тракторе требуется розетка 12 V.
Как через терминал оператора SELECT CONTROL, так и через терминал трактора ISOBUS можно удобно настраивать параметры из кабины.
Направление вращения поперечных ленточных транспортеров (прямое)
Автоматика ленты на краю поля (прямая)
Механизм индивидуального подъема (предварительный выбор)
Транспортировочное складывание вкл. транспортировочный замок (предварительный выбор)
Отображение ширины валка для центрального валка
Управление техническим обслуживанием
Счетчик часов и гектаров
MERGENTO совместим с ISOBUS AUX. Это означает, что вы также можете назначить все функции на кнопки ручки управления трактора, совместимого с ISOBUS.
Для управления MERGENTO требуется только один блок управления двойного действия для подъема или складывания и один для определения варианта размещения. Для опционального валкообразующего полотна требуется дополнительный блок управления двойного действия. Система рециркуляции давления или датчик нагрузки (Load-Sensing) не требуются.
Название характеристики | Характеристика |
---|---|
Производитель | POTTINGER |
Высота | 3,99 м |
Требуемая мощность | 90 л.с. |
MERGENTO VT 9220 | |
---|---|
Рабочая ширина центрального валка DIN | 8 -9,2 м |
Рабочая ширина бокового валка DIN | 7,6 -8,6 м |
ширина валка при центральной укладке | 0,8-2 м |
ширина валка при боковой укладке с валкообразующим полотном | 0,4-1,4 м |
варианты размещения валка | Центральный валок, боковой валок, двусторонний, центральный и боковой валок |
количество ленточных блоков подборщика | 2 шт. |
Ширина захвата подборщика DIN | 3,7 м |
Транспортная ширина | 3 / |
Транспортная высота | 3,99 м |
Транспортная длина | 5,8 м |
Высота хранения | 3,99 м |
Число оборотов привода | 540 об/мин |
Вес | 4750 кг |
Требуемая мощность | 90 л.с. |
Навеска | прицепная |
Шины транспортного шасси | 400/70-20 |
Подборщик копирует поверхность | роликовое шасси |
Регулировка высоты подборщика | постоянно с каждой стороны |
