Широкозахватная ворошилка HIT

Роторный блок DYNATECH — главный элемент роторных ворошилок PÖTTINGER. Благодаря продуманной геометрии опоры граблин, небольшому диаметру роторов и разной длине зубьев роторы DYNATECH не имеют себе равных и работают в четыре раза чище.

• Чистый подбор корма — на земле не остается ни травинки

• Чистый корм — минимальный занос сырой золы

• Чистое ворошение — равномерное распределение корма

• Чистая машина — корм не остается на роторах

Фирменной особенностью роторных блоков DYNATECH является изогнутая форма лопасти граблины, создающая «запаздывание» при контакте с материалом. Такая форма обеспечивает протягивание граблин через скошенную массу. Результат: более легкий, мягкий и бережный подбор корма, чем при использовании прямых граблин, что сводит к минимуму потери скошенной массы.

Кроме того, эффект протягивания защищает от повреждений дернину. При нежелательном контакте с почвой подобное ведение граблин смягчает воздействие как на дернину, так и на машину.

К тому же изогнутая форма лопастей граблин предотвращает застревание корма в лопастях и наматывание на ротор. При этом машина остается чистой — важный дополнительный плюс.

Наряду с продуманной геометрией лопастей граблин привлекательной особенностью роторного блока DYNATECH является также малый диаметр роторов. Наши самые популярные роторы диаметром 1,42 m с шестью лопастями граблин обеспечивают великолепные рабочие результаты благодаря следующим качествам.

• Небольшие роторы идеально адаптируются к неровностям почвы, уменьшая занос сырой золы в корм.

• Они захватывают скошенную массу небольшими порциями, что обеспечивает более чистый подбор корма.

• Уменьшается ширина расстилания корма, обеспечивается точное ворошение с однородным поперечным распределением.

• Можно работать с меньшим числом оборотов, так как не требуется большая ширина расстилания. Благодаря этому предотвращаются потери скошенной массы.

В ответ на индивидуальные потребности потребителей наряду с роторами диаметром 1,42 m мы предлагаем еще два размерных варианта.

• Роторы диаметром 1,30 m с пятью лопастями граблин идеально подходят для наших навесных ворошилок с шестью и восемью роторами

• Роторы диаметром 1,67 m с шестью лопастями граблин подходят для ворошилок с четырьмя и шестью роторами.

(1) Kreiseldurchmesser

Необходимым условием для равномерной сушки скошенной массы является чистая работа граблин. На земле не должно оставаться неперевернутого корма.

Залогом успеха при этом становятся граблины PÖTTINGER с зубьями разной длины. Решающее преимущество данной конструкции состоит в том, что оба зуба располагаются на одинаковом расстоянии от поверхности.

• Благодаря этому граблины чисто и равномерно подбирают корм с земли.

• Внутренний зуб граблины не зацепляет поверхность и потому не загрязняет скошенную массу.

• Внешний зуб подбирает корм раньше и остается у поверхности дольше, благодаря чему улучшается перекрытие между двумя соседними роторами.

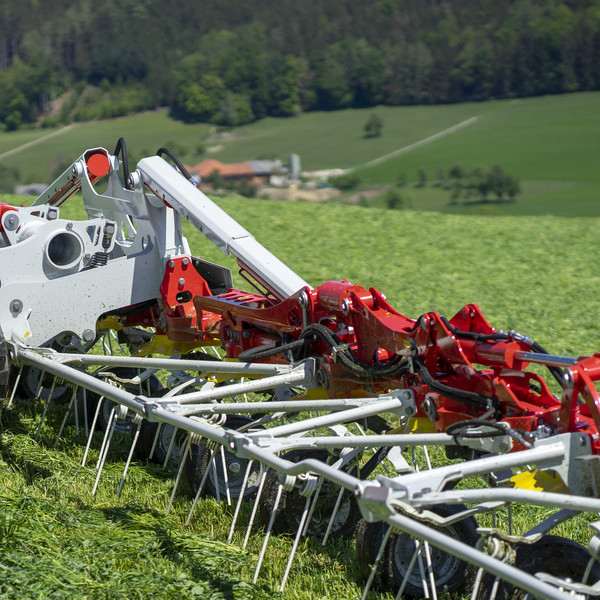

Чтобы обеспечить чистый подбор скошенной массы, граблины и роторные колеса ворошилок HIT действуют как идеально согласованная система.

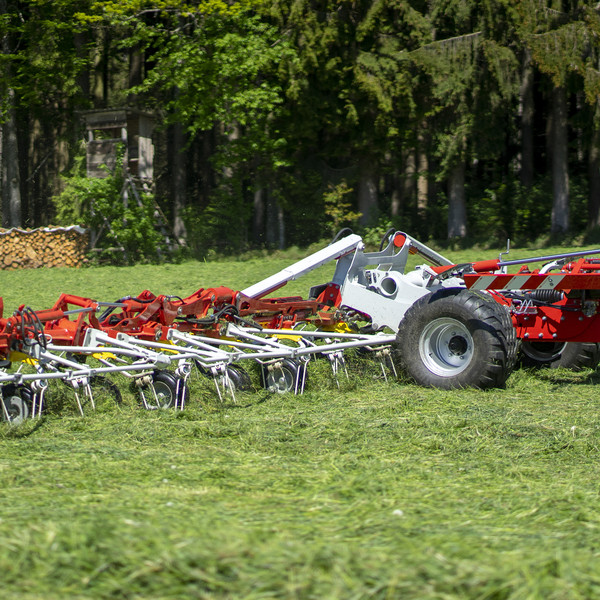

Роторные колеса расположены очень близко к захвату граблин. Это обеспечивает оптимальное копирование поверхности граблинами. Большие колеса низкого давления обеспечивают плавный ход даже по неровным и мягким почвам.

Для предотвращения загрязнения корма граблины должны проходить на расстоянии не менее 3 cm от поверхности земли.

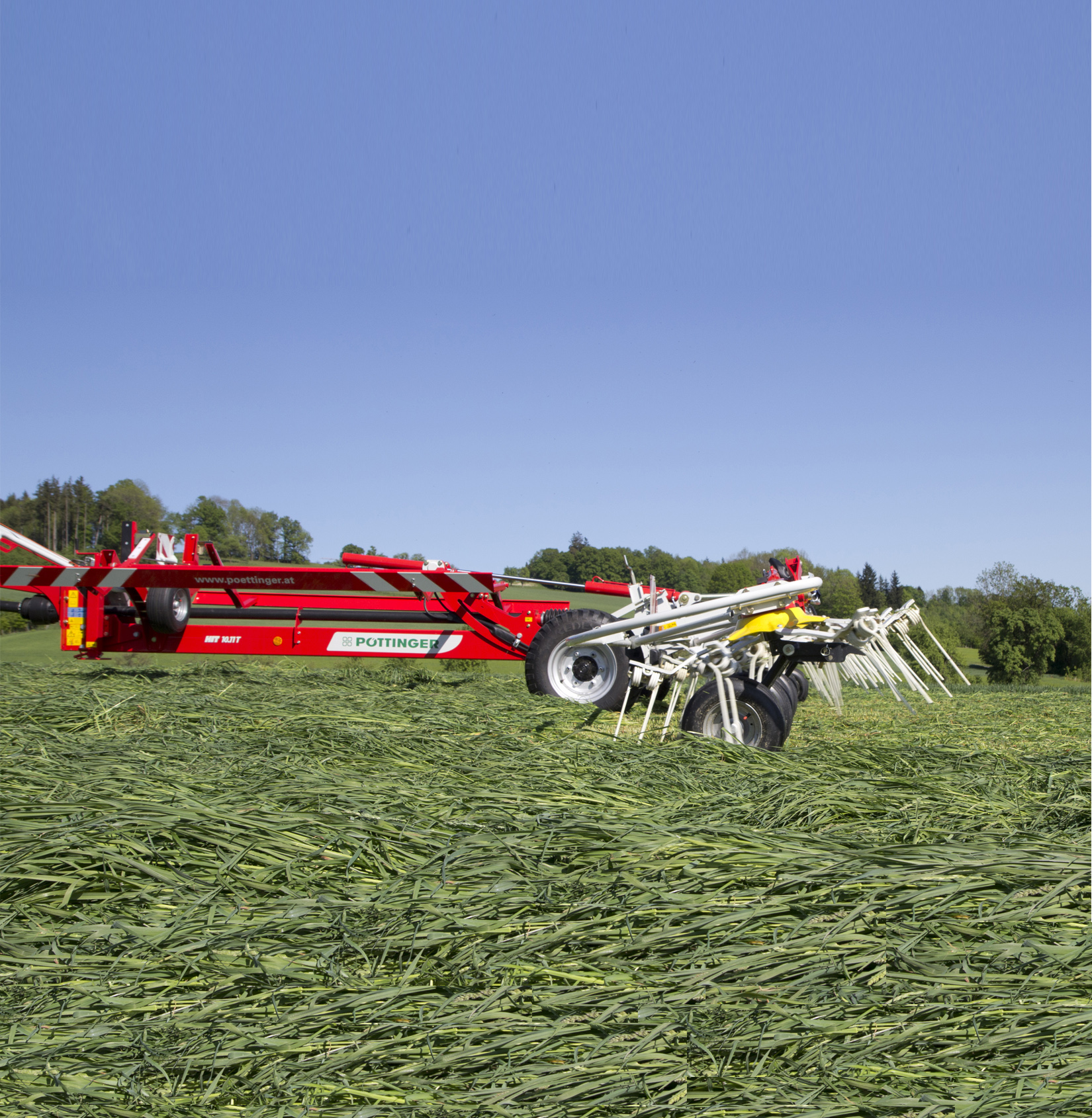

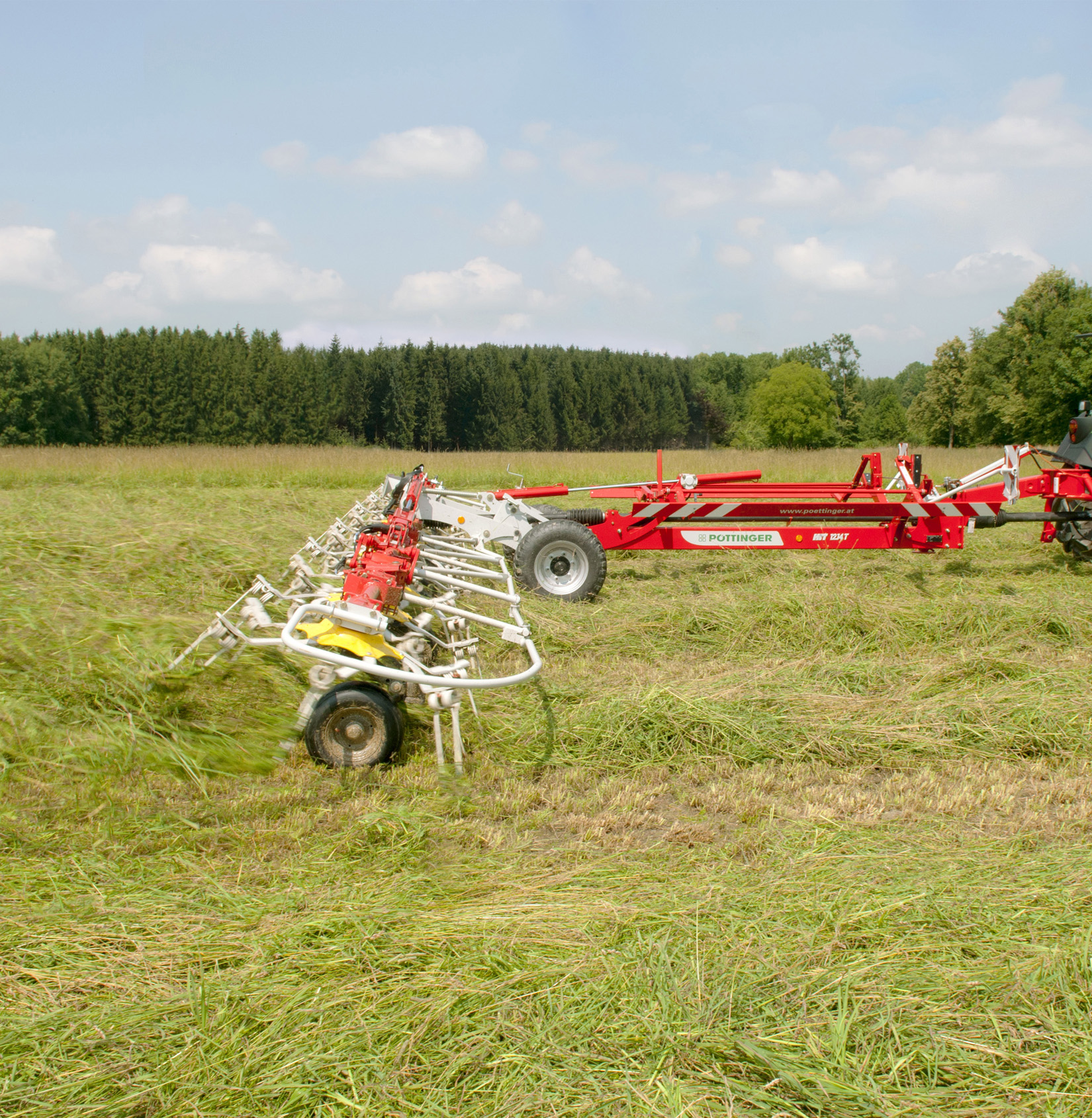

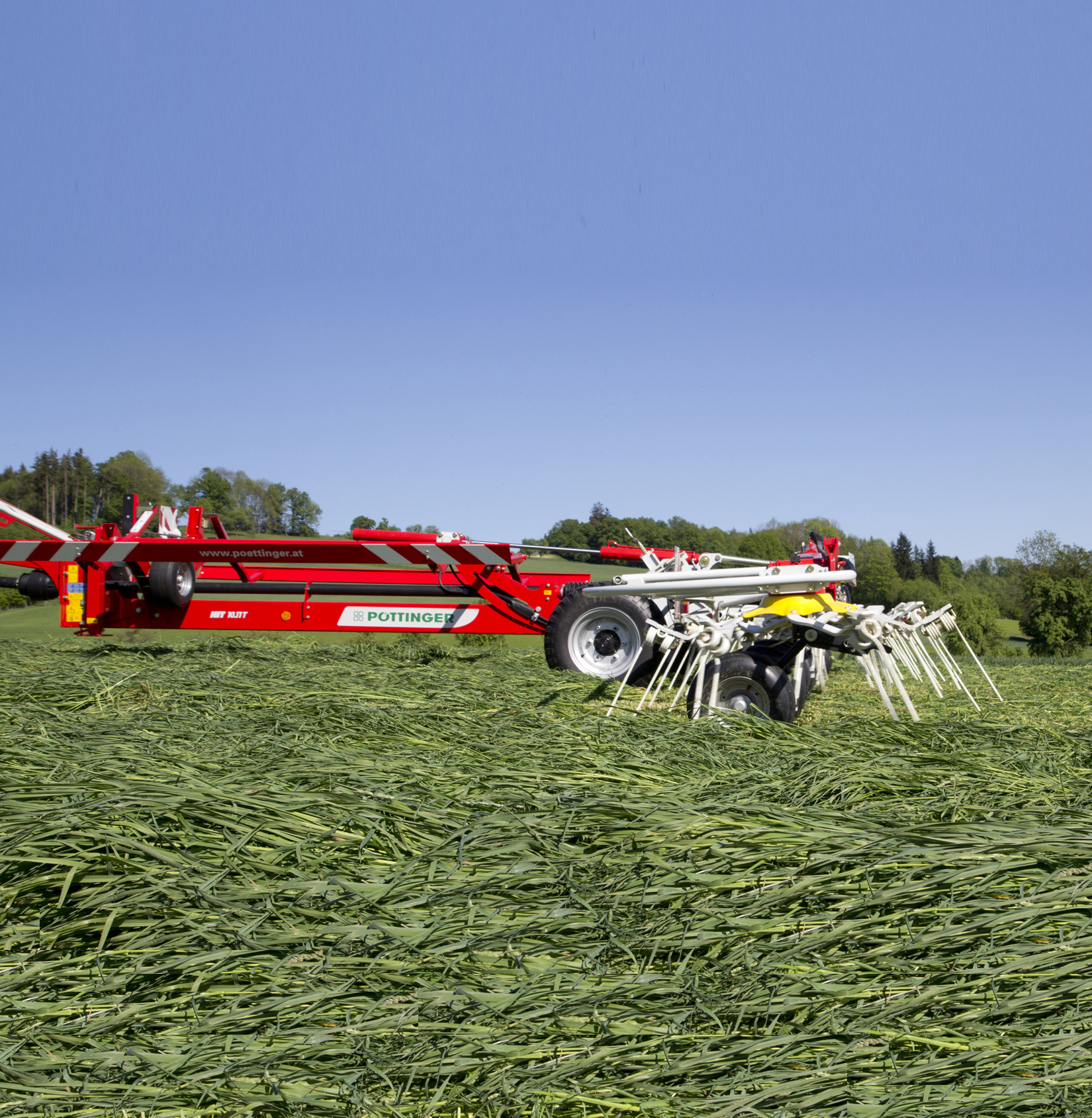

На наших прицепных широкозахватных ворошилках большие колеса колесного шасси расположены близко к зоне захвата граблин. В рабочем положении они также катятся по поверхности и при ворошении выполняют функции копирующего колеса для роторов. Инженеры PÖTTINGER называют это «эффект MULTITAST».

Благодаря взаимодействию колесного шасси и роторов даже при высокой скорости движения обеспечивается плавный ход роторов и идеальное качество ворошения.

Надежная конструкция рамы из толстостенных свинченных полых профилей обеспечивает чрезвычайную выносливость и долговечность роторных ворошилок HIT.

Двойные сочленения рамы

Двойные сочленения рамы шириной 260 mm с пальцами толщиной 50 mm обеспечивают максимальную подвижность и великолепную стабильность. Они оснащены скользящими втулками, которые легко смазывать, и рассчитаны на долгий срок службы.

Силовой агрегат ворошилок HIT оснащен простыми и сдвоенными карданными шарнирами со смазкой на весь срок службы. Они обеспечивают плавный безлюфтовый привод силовым замыканием. Даже при большой рабочей ширине на промежутке от центрального внутреннего до крайнего наружного роторного блока не образуется суммарный люфт. Таким образом гарантирован равномерный забор корма граблинами и его идеальное разбрасывание.

На ворошилках с количеством роторов восемь и более пальцевые муфты с кинематическим замыканием установлены только для складывания на 180 °.

Все шарниры вращаются в любом положении. Это исключает поломки из-за ошибок при управлении.

Прочный привод ротора

Характерной особенностью конических редукторов являются большие зубчатые колеса и подшипники. Закрытые угловые передачи имеют консистентную смазку. Таким образом, утечка масла исключена.

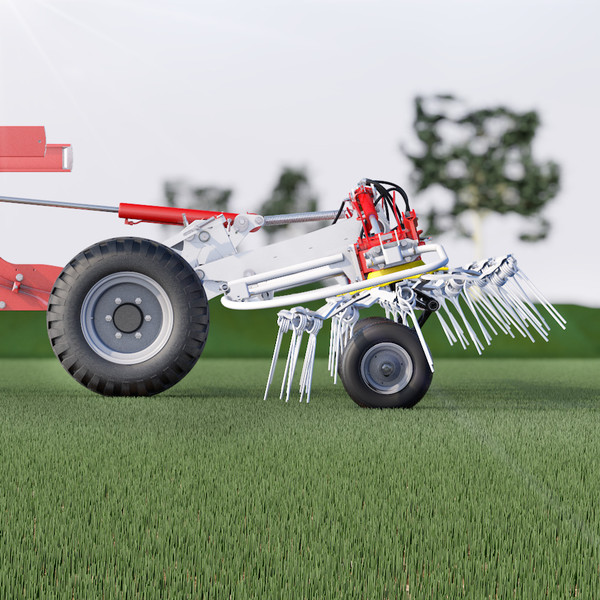

Широкозахватные ворошилки HIT оснащаются уникальной технологией подъема LIFTMATIC PLUS.

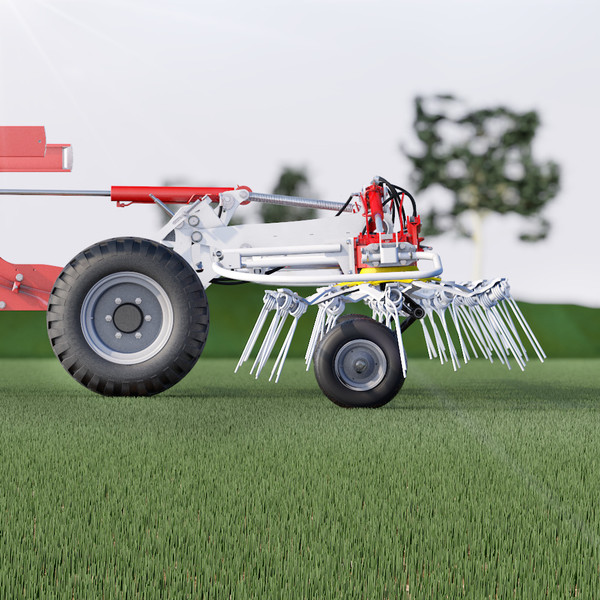

Перед подъемом роторы сначала приводятся в горизонтальное положение при помощи сплошного звена. В результате граблины не цепляются за поверхность, и корм не загрязняется.

Уникальное положение при развороте на краю поля

Широкозахватные ворошилки HIT имеют большой просвет в положении разворота. Это позволяет легко переезжать валки, не разрушая их. Также не представляет проблем задний ход — он осуществляется так же, как при одноосевом прицепе.

Для раскладывания достаточно иметь контрольно-регулирующий аппарат одностороннего действия.

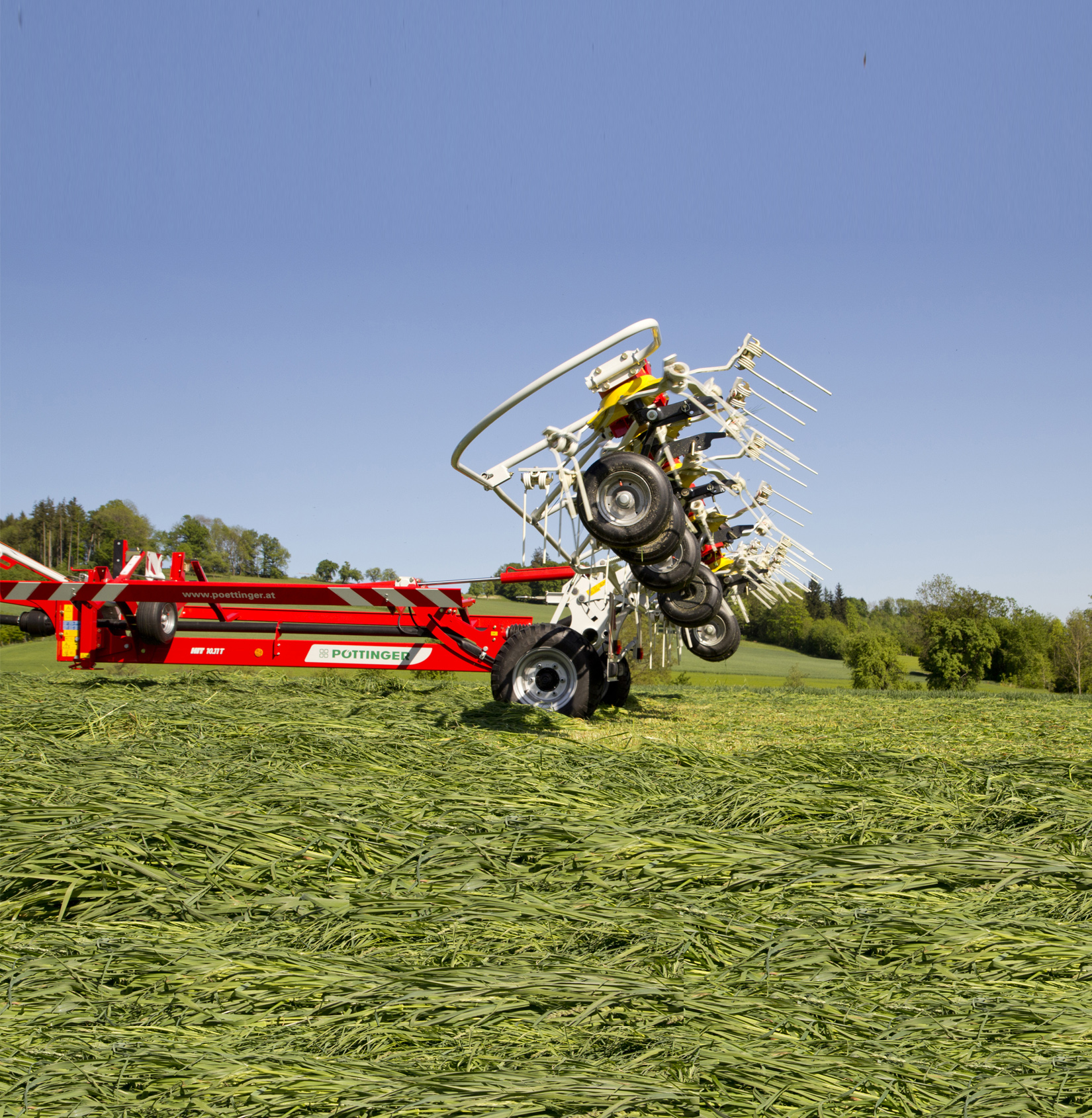

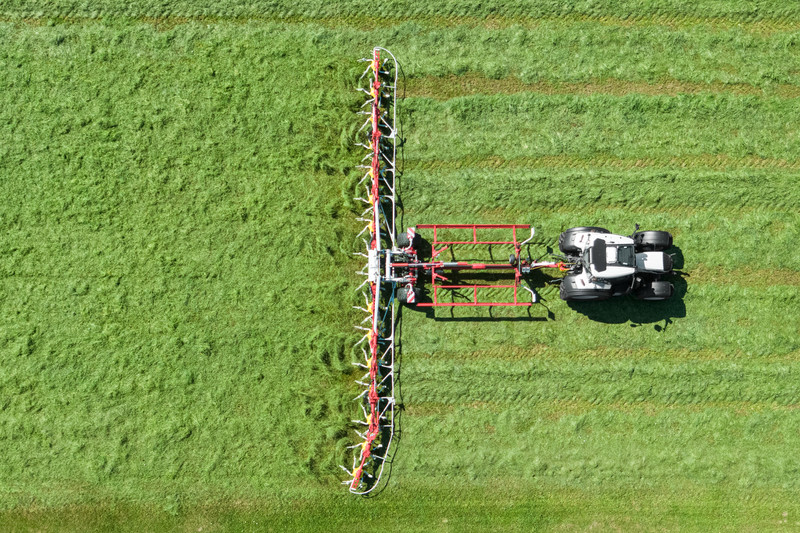

Оба внешних ротора с правой стороны гидравлически откидываются назад под углом 15 ° (опция). В отличие от валкообразующего полотна, два установленных под углом ротора равномерно распределяют корм по всей скошенной площади без формирования валка. На прилегающих участках остается свободная полоса.

Настройка производится прямо с места водителя при помощи гидравлического цилиндра двойного действия.

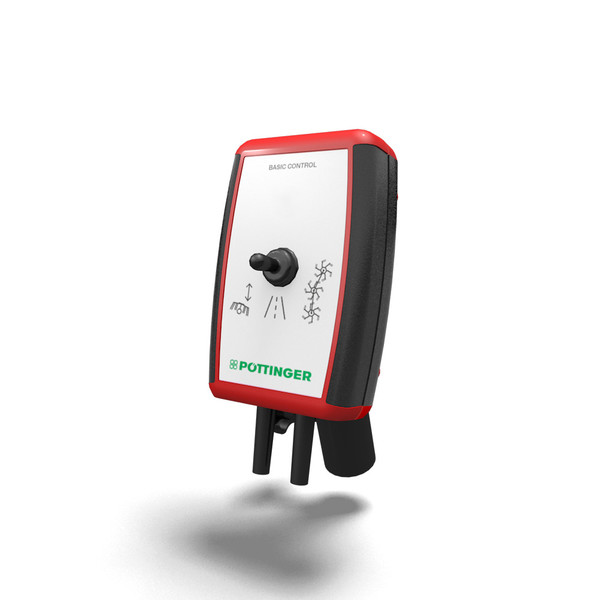

Для переключения из рабочего положения в транспортное используются контрольно-регулирующие аппараты трактора простого и двойного действия. Продуманное последовательное управление с помощью клапанов в максимальной степени облегчает управление.

• Сначала контрольно-регулирующий аппарат простого действия приводит роторы в положение разворота.

• Затем второй контрольно-регулирующий аппарат вкладывает роторы друг в друга, и боковое защитное устройство закрывается автоматически.

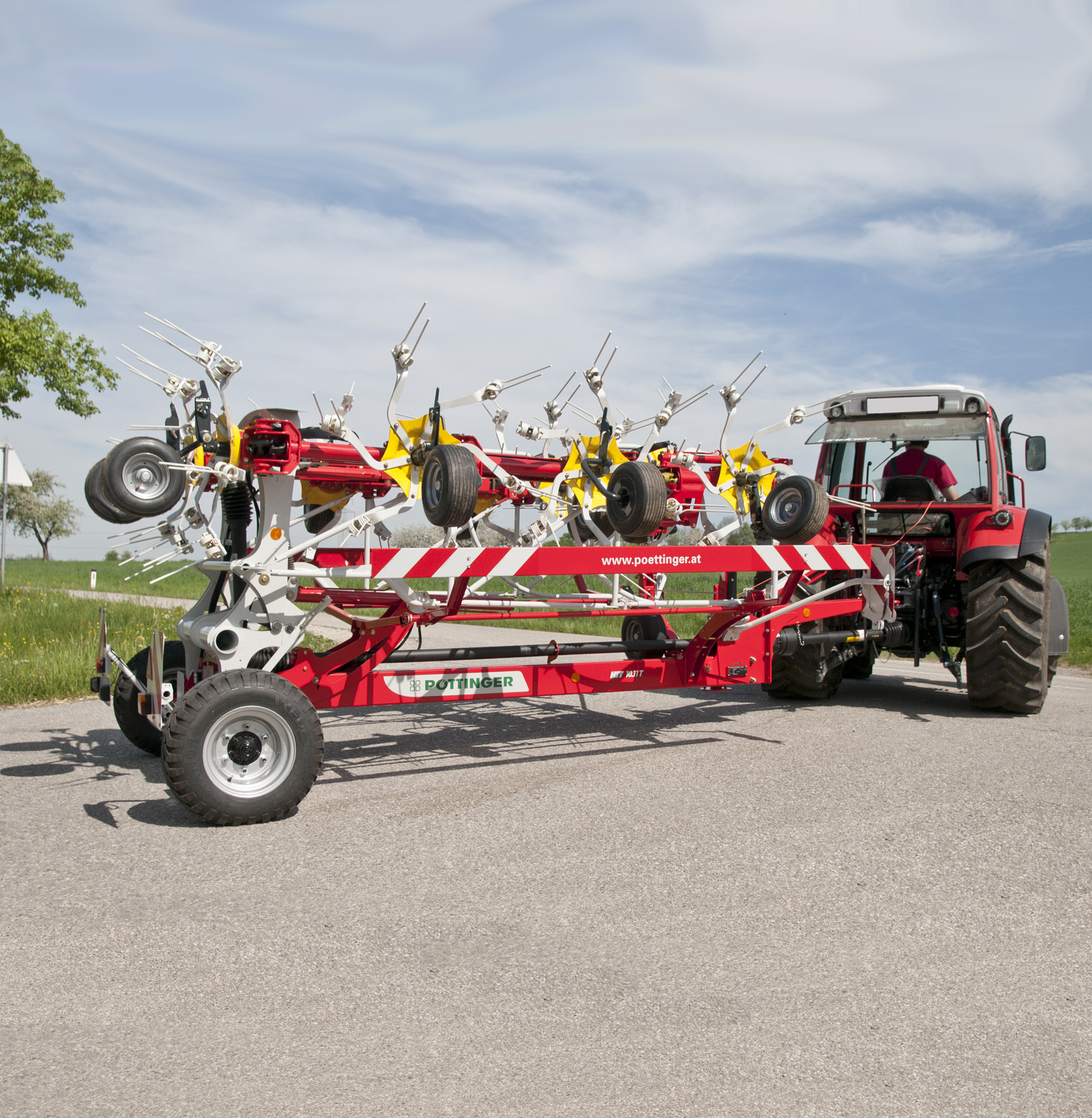

Большая главная рама с прочной опорой роторов и низко расположенным центром тяжести в сочетании с транспортными шинами предотвращают колебания при движении по дороге с большой скоростью.

На ворошилке HIT HT 17160 в качестве опции может быть установлен пневматический тормоз, дополнительно повышающий безопасность при движении по дорогам.

Предупредительные знаки и освещение входят в стандартную комплектацию всех моделей.

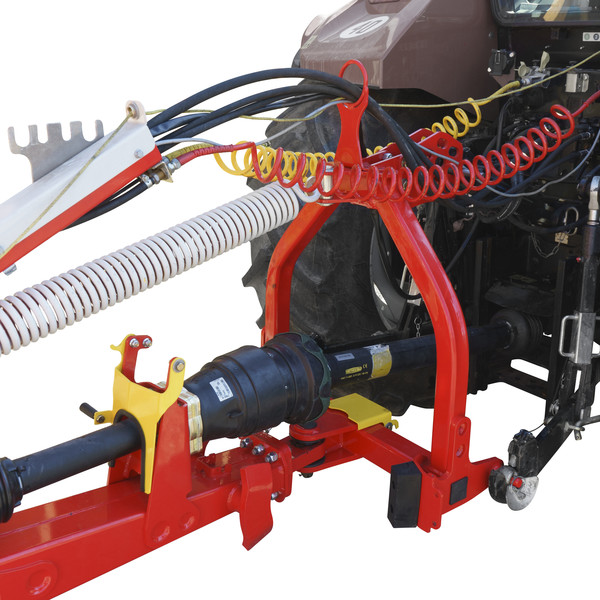

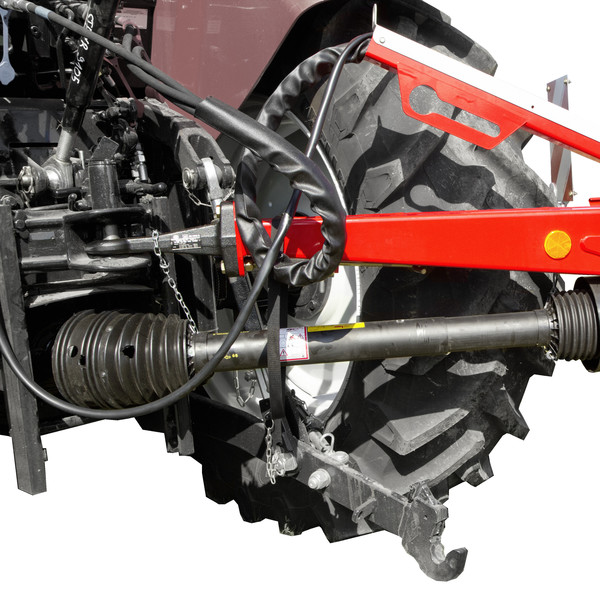

У вас есть выбор: серьга, сферическая головка или нижняя тяга и трехточечная навеска. Безопасность при движении по дорогам обеспечивается при всех вариантах.

Наряду с плавным ходом и безопасным движением по дорогам большие колеса позволяют также в максимальной степени защитить почву на полях.

■ = Серийно, □ = Опционально
